Cómo diseñar el blindaje electromagnético para una sala limpia de SiC semi-aislante

El blindaje electromagnético se está convirtiendo en una consideración importante en el diseño de salas limpias para la fabricación de sustratos de SiC semi-aislante.

Debido a que los sustratos de SiC semi-aislante tienen una alta resistividad eléctrica, los campos electromagnéticos externos pueden afectar la distribución de carga y el potencial eléctrico de la superficie. Un diseño de blindaje adecuado puede ayudar a reducir estas perturbaciones en procesos semiconductores sensibles.

¿Necesita toda la sala limpia blindaje electromagnético?

No necesariamente.

Una sala limpia de SiC semi-aislante debe dividirse según las condiciones de exposición del sustrato, la sensibilidad del proceso y la susceptibilidad electromagnética del equipo.

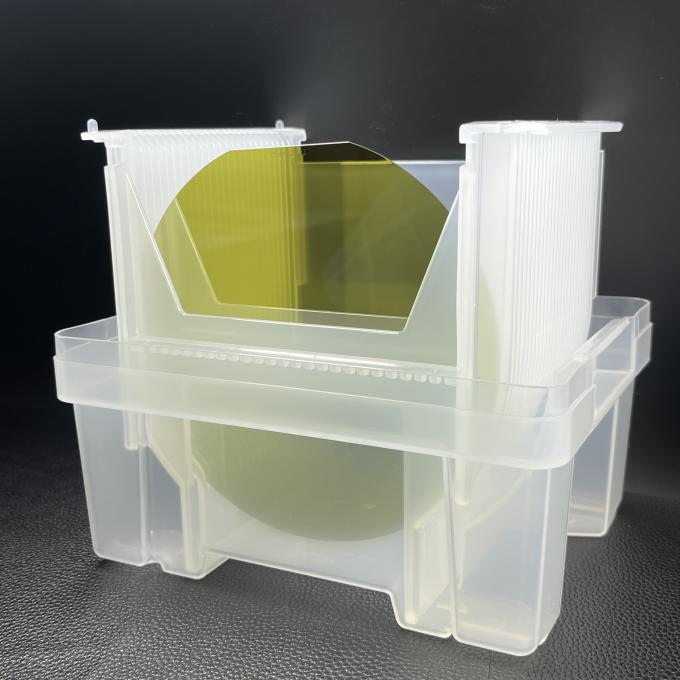

Cuando las obleas permanecen dentro de portadores sellados, el portador en sí puede proporcionar un cierto nivel de protección electromagnética. Se pueden utilizar materiales poliméricos conductores o estructuras poliméricas recubiertas de metal para los portadores de obleas, y la carcasa del portador debe estar conectada a tierra eléctricamente.

Una vez que las obleas se retiran del portador y se exponen directamente al entorno de la sala limpia, el blindaje a nivel del edificio se vuelve más importante.



29_

Áreas críticas para el blindaje electromagnético

Área de fotolitografía

Después del recubrimiento de fotorresina, la superficie del sustrato puede volverse particularmente sensible a las variaciones del potencial eléctrico. El blindaje electromagnético puede ayudar a mantener la uniformidad del recubrimiento y la precisión de la litografía.

Área de CMP

El control del potencial de la superficie es importante para mantener un comportamiento estable de la lechada y un rendimiento de pulido consistente.

Área de inspección

Los sistemas de inspección por haz de electrones y haz de iones son muy sensibles a las perturbaciones electromagnéticas. Por lo tanto, se recomienda una protección de blindaje independiente para las áreas de inspección críticas.

Estructuras de blindaje comunes

Las estructuras de blindaje electromagnético de salas limpias pueden incorporar:

  • Placas metálicas
  • Capas de malla metálica
  • Estructuras de blindaje conductoras empotradas

Estas estructuras se pueden instalar en paredes, techos y pisos.

Los materiales de blindaje comunes incluyen:

  • Papel de cobre
  • Láminas de acero galvanizado
  • Placas de acero inoxidable

El grosor y la estructura de la capa de blindaje deben seleccionarse según la efectividad de blindaje requerida y el rango de frecuencia objetivo.

Efectividad de blindaje objetivo

Diferentes rangos de frecuencia requieren diferentes objetivos de blindaje.

Rango de frecuencia Efectividad de blindaje objetivo
Campo magnético de frecuencia de potencia ≥20 dB
Campo eléctrico de RF, 1 MHz–1 GHz ≥40 dB
Frecuencia de microondas, >1 GHz ≥30 dB

Los objetivos reales deben determinarse según si la exposición electromagnética a frecuencias específicas podría generar suficiente carga inducida para afectar la estabilidad del proceso o el rendimiento.

Mantenimiento de la continuidad del blindaje

Una capa de blindaje solo es efectiva cuando su continuidad eléctrica se mantiene adecuadamente.

Las consideraciones de diseño importantes incluyen:

  • Juntas conductoras o cintas adhesivas conductoras en las uniones de los paneles
  • Superposición de estructuras de blindaje en al menos 50 mm
  • Ventanas de ventilación tipo guía de onda para aberturas
  • Tiras de sellado conductoras en las puertas
  • Contacto eléctrico de perímetro completo entre los marcos de las puertas y las tiras de sellado

Pequeñas discontinuidades, huecos o aberturas mal diseñadas pueden reducir el rendimiento general del blindaje.

Conexión a tierra del sistema de blindaje

La capa de blindaje debe utilizar un sistema de puesta a tierra de baja impedancia con puesta a tierra de un solo punto.

Una resistencia de tierra recomendada es ≤1 Ω.

Múltiples puntos de conexión a tierra pueden crear bucles de tierra. Las corrientes inducidas que fluyen a través de estos bucles pueden generar campos magnéticos secundarios y reducir la efectividad del sistema de blindaje.

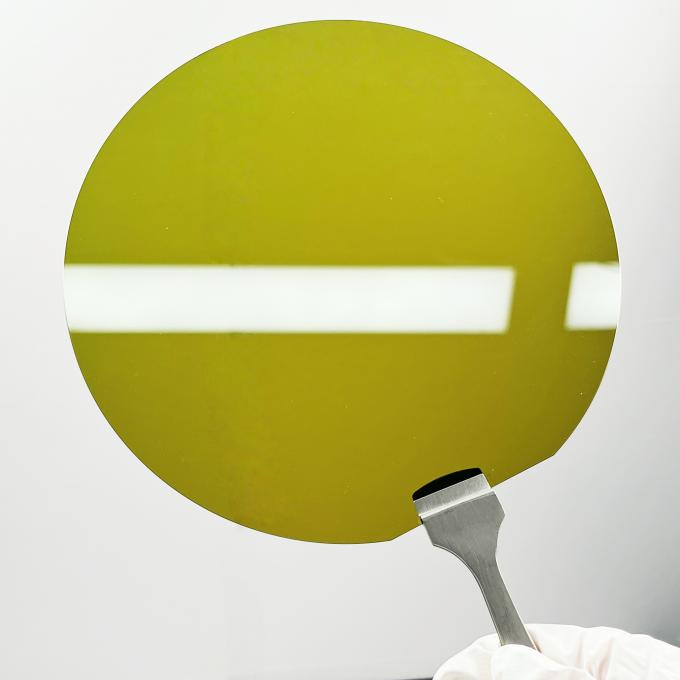

SiC wafer

Conclusión

El blindaje electromagnético efectivo para la fabricación de SiC semi-aislante no es simplemente una cuestión de agregar paneles metálicos a una sala limpia.

Un diseño exitoso debe integrar materiales de blindaje, continuidad estructural, aberturas, puertas, puesta a tierra, portadores de obleas y zonificación del proceso.

Al enfocar los recursos de blindaje en las áreas de fotolitografía, CMP e inspección, los fabricantes de semiconductores pueden construir un entorno de control electromagnético más específico, evitando al mismo tiempo un blindaje innecesario en toda la instalación.
