Wafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor

Wafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor

Datos del producto:

Place of Origin: China
Nombre de la marca: ZMSH
Número de modelo: Sapphire Wafer

Pago y Envío Términos:

Tiempo de entrega: 2-4weeks
Condiciones de pago: T/T
Mejor precio Contacto

Información detallada

Fuerza mecánica: Alta resistencia a la tracción y a la flexión Biocompatibility: A menudo se utiliza en aplicaciones médicas
Fuerza de la extensión: Con una capacidad de carga de ~ 3300Mpa Estabilidad química: Muy resistente a la mayoría de los ambientes corrosivos
Pérdida@1550nm: 1.59 dB/m Indice de refracción: Por lo general alrededor de 1,76 (a 589 Nm)
Tolerancia del diámetro: el ≤3% Dureza: Mohs: 9
Resaltar:

Avión Sapphire Wafer de C

,

50Wafer de zafiro de.8 mm

,

Wafer de zafiro monocristalino Al2O3

Descripción de producto



Wafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor

Descripción de la oblea de zafiro:

La oblea de zafiro es un sustrato común para la preparación de nitruros III-V, superconductores y películas epitaxiales magnéticas debido a su baja incompatibilidad de la red y buena estabilidad física y química.Se utiliza ampliamente en el crecimiento epitaxial no polar y de medio orden de GaN/ZnO/AIN, varias películas finas de semiconductores, crecimiento epitaxial, silicio sobre zafiro, ventanas ópticas, etc.

Todos usamos materiales ópticos de cristal primario, todas las materias primas son de alta pureza de 99,999% de cristal único Al2O3, la producción de obleas de zafiro con excelente rugosidad de superficie, planitud,y la limpieza, que se puede aplicar directamente al crecimiento epitaxial de la película semiconductora, ventana óptica y así sucesivamente.

Si usted está buscando un proveedor de chapas de zafiro confiable, por favor póngase en contacto con nosotros hoy

El carácter de la oblea de zafiro:

1- El material:

Las obleas de zafiro se hacen típicamente de óxido de aluminio de cristal único (Al2O3) conocido como zafiro.

2- Transparencia:

Las obleas de zafiro tienen una alta transparencia óptica, especialmente en el espectro visible e infrarrojo.

3Dureza:

El zafiro es uno de los materiales más duros conocidos, solo superado por el diamante. Tiene una dureza de Mohs de 9, lo que lo hace altamente resistente a los arañazos y el desgaste.

4Estabilidad térmica:

Las obleas de zafiro presentan una excelente estabilidad térmica, con un alto punto de fusión y un bajo coeficiente de expansión térmica.

5Resistencia química:

El zafiro es químicamente inerte y altamente resistente a la mayoría de los ácidos y álcalis.

6. aislamiento eléctrico:

El zafiro es un aislante eléctrico, por lo que es adecuado para aplicaciones donde se requiere aislamiento eléctrico.

7- Resistencia mecánica:

Las obleas de zafiro tienen una buena resistencia mecánica, lo que les permite resistir el estrés y la presión mecánicos.




La forma de la oblea de zafiro:



Punto de trabajo 2 pulgadas de plano C ((0001) 430μm Wafers de zafiro
Materiales de cristal 99Al2O3 monocristalino de alta pureza
Grado Primero, Epi-Listo
Orientación de la superficie C-plano ((0001)
En el plano C, el ángulo fuera del ángulo hacia el eje M es de 0,2 ± 0,1°
Diámetro 50.8 mm±- 0,1 mm
El grosor 430 μm ± 25 μm
Orientación plana primaria El plano A ((11-20) ± 0,2°
Duración plana primaria 16.0 mm ± 1,0 mm
Lustrado de un solo lado Superficie delantera Epi-polido, Ra < 0,2 nm (por AFM)
(SSP) Superficie trasera Se aplicará un método de ensayo para determinar el valor de los residuos.
Lustrado de doble cara Superficie delantera Epi-polido, Ra < 0,2 nm (por AFM)
(DSP) Superficie trasera Epi-polido, Ra < 0,2 nm (por AFM)
TTV < 10 μm
- ¿Qué quieres decir? < 10 μm
El uso de la tecnología WARP < 10 μm
Limpieza / Envasado limpieza de salas limpias y embalaje al vacío de clase 100,
25 piezas en un embalaje de cassette o en un embalaje de una sola pieza.

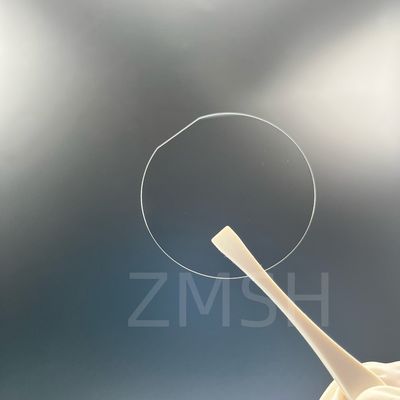

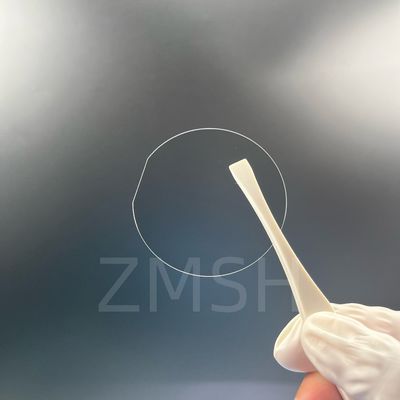

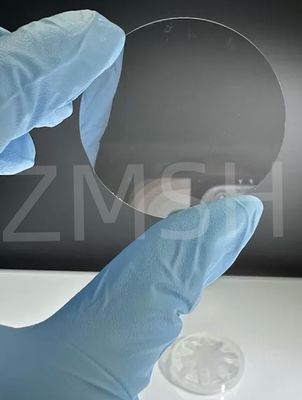

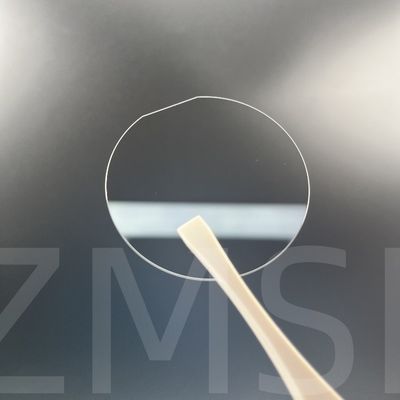

La foto física de la oblea de zafiro:



Wafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor 0

Aplicación de la oblea de zafiro:

1. Optoelectrónica:

Las obleas de zafiro juegan un papel fundamental en la industria de la optoelectrónica. Su transparencia y durabilidad las convierten en sustratos ideales para diodos emisores de luz (LED), diodos láser y ventanas ópticas.Las propiedades ópticas superiores del zafiro contribuyen a la eficiencia y rendimiento de estos dispositivos.

2Aeroespacial y Defensa:

La dureza y la resistencia de las obleas de zafiro encuentran aplicaciones en tecnologías aeroespaciales y de defensa.Se utilizan en componentes tales como ventanas de sensores y recubrimientos de protección para sistemas electrónicos, proporcionando soluciones robustas en entornos exigentes.

3Electrónica de consumo:

Con la creciente demanda de dispositivos electrónicos de alto rendimiento y duraderos, las obleas de zafiro se utilizan cada vez más en la producción de lentes de cámaras y pantallas táctiles de teléfonos inteligentes.Su resistencia a los arañazos mejora la longevidad y la claridad visual de estos componentes.

4Fabricación de semiconductores:

Las obleas de zafiro están ganando fuerza en la fabricación de semiconductores, especialmente para la electrónica de potencia.Su conductividad térmica y sus propiedades de aislamiento eléctrico los hacen adecuados para aplicaciones como dispositivos de energía de nitruro de galio (GaN).





Las imágenes de aplicación de la oblea de zafiro:

Wafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor 1





Se puede personalizar:

Las ventajas de que la fábrica acepte pedidos personalizados incluyen soluciones a medida, que cumplan con especificaciones únicas y que aborden necesidades específicas de los clientes.

Nuestra empresa, con más de una década de experiencia en la fabricación de la industria, ofrece obleas de zafiro estándar que van desde 1 a 8 pulgadas.También ofrecemos obleas de zafiro personalizadas adaptadas a las especificaciones del cliente con respecto al tamaño, orientación(C-plano, A-plano, R-plano),, espesor y condición de la superficie, así como ventanas ópticas de zafiro en diversas especificaciones para aplicaciones ópticas.





Pregunta y respuesta:

1P: ¿Cuáles son las ventajas del uso de obleas de zafiro en la producción de LED?
Respuesta: Las obleas de zafiro tienen una alta transparencia óptica, lo que permite una transmisión de luz eficiente.mejorar su rendimiento y su vida útil.

2P: ¿Pueden utilizarse las obleas de zafiro en aplicaciones de alta temperatura?
Respuesta: Sí, las obleas de zafiro son adecuadas para aplicaciones a altas temperaturas.que le permite soportar temperaturas elevadas sin deformaciones o degradaciones significativasEsto hace que las obleas de zafiro sean adecuadas para su uso en entornos con condiciones térmicas exigentes, como la electrónica de alta potencia, la aeroespacial y las aplicaciones industriales.

3¿Cómo se utilizan las obleas de zafiro en los sectores aeroespacial y de defensa?
Respuesta: obletas de zafiroProtectoras de proteccióne a su alta resistencia, estabilidad térmica y resistencia a los ambientes hostiles.

Recomendación del producto:

Wafer de zafiro de 6 pulgadas 8 pulgadas 12 pulgadas con excelente estabilidad química DSP superficieWafer de zafiro 2 pulgadas C-plano ((0001) DSP SSP 99,999% monocristalino Al2O3 LEDS Semiconductor 2
