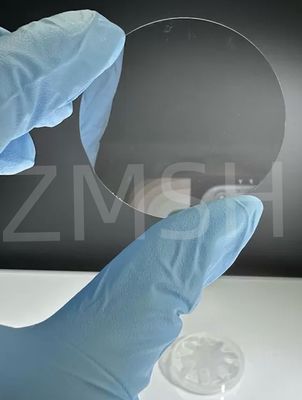

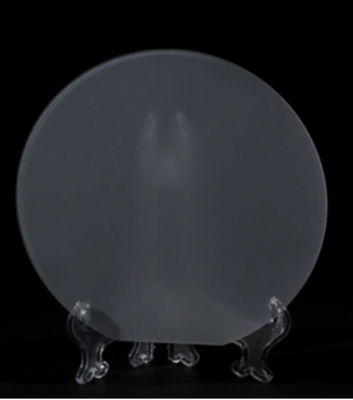

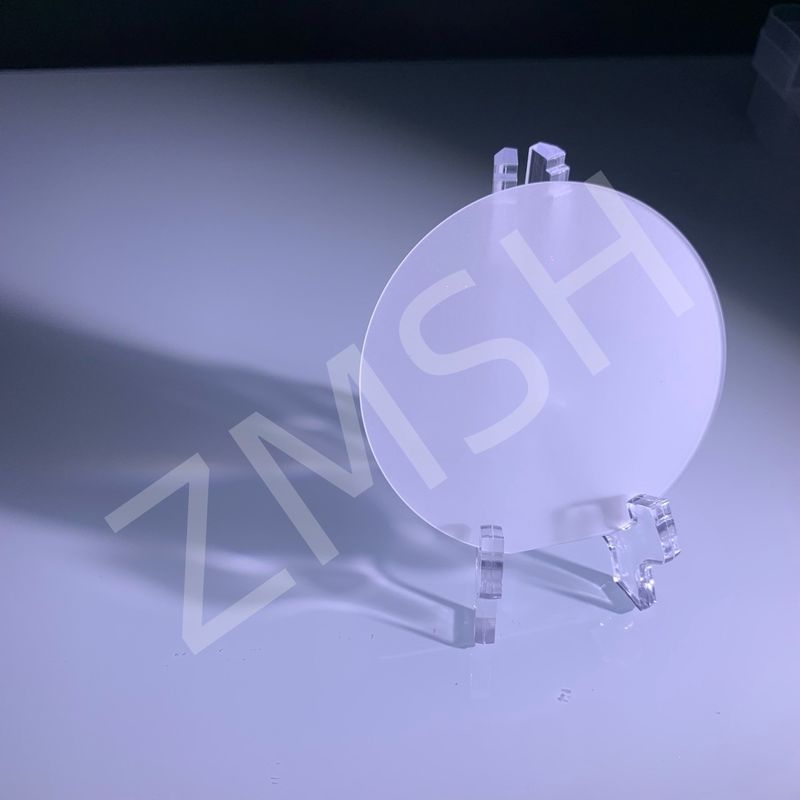

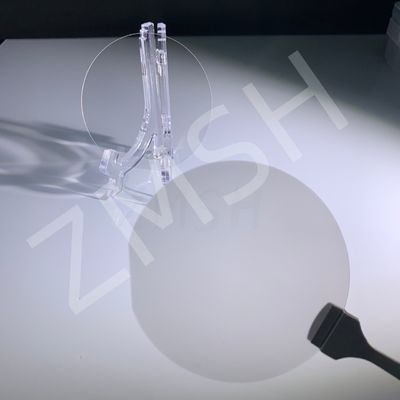

Wafer de zafiro monocristalino Al2O3 DSP SSP 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas 12 pulgadas plano A plano C
Datos del producto:
| Place of Origin: | China |
| Nombre de la marca: | ZMSH |
| Model Number: | Sapphire subatrate |
Pago y Envío Términos:
| Tiempo de entrega: | 2-4weeks |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Resistencia intrínseca: | 1E16 Ω-cm | Polishing: | DSP, SSP |
|---|---|---|---|
| Customize: | Acceptable | Energy Gap: | N/A |
| Refractive Index: | Typically Around 1.76 (at 589 Nm) | Roughness: | Ra≤0.3nm |
| Dia tolerance: | ±0.1/0.2 | - ¿ Por qué?: | Grado 100 |
| Tolerancia de espesor: | ± 25 μm | ||
| Resaltar: | Wafer de zafiro monocristalino,Wafer de zafiro de 8 pulgadas,Wafer de zafiro de 12 pulgadas |
||
Descripción de producto
Wafer de zafiro monocristalino Al2O3 DSP SSP 2 pulgadas 4 pulgadas 6 pulgadas 8 pulgadas 12 pulgadas plano A plano C
Descripción:
Los sustratos de zafiro se utilizan ampliamente en la producción de nitruros III-V, superconductores y películas epitaxiales magnéticas debido a su baja incompatibilidad de la red y su excelente estabilidad física y química.Se utilizan ampliamente en el crecimiento epitaxial no polar y semi-polar de materiales como GaN, ZnO, AlN, varios procesos de crecimiento epitaxial de película delgada de semiconductores, tecnología Silicon On Sapphire, ventanas ópticas y más.
Utilizamos sólo materiales de cristal único de grado óptico, y todas las materias primas provienen de 99,999% de alta pureza de cristal único Al2O3.y la limpieza, lo que los hace adecuados para el crecimiento epitaxial de película fina de semiconductores, ventanas ópticas y otras aplicaciones de alta tecnología.
Personaje
1H.con transparencia óptica
La oblea de zafiro, con su alta transparencia óptica, encuentra amplias aplicaciones como material dieléctrico en tubos microelectrónicos, transductores ultrasónicos, cavidades láser de guía de ondas,y otros componentes ópticosSirve como material de ventana para dispositivos militares infrarrojos, naves espaciales, láseres de alta potencia y sistemas de comunicación óptica.
2H.Alta dureza, resistencia, alta temperatura de funcionamiento, resistencia al desgaste y resistencia a la corrosión
La oblea de zafiro es valorada por su alta dureza, resistencia, alta temperatura de funcionamiento, resistencia al desgaste y resistencia a la corrosión, lo que la hace adecuada para ambientes hostiles.Se utiliza comúnmente en aplicaciones tales como medidores de agua de la caldera (resistencia a altas temperaturas), escáneres de códigos de barras, rodamientos de precisión (resistencia al desgaste), industrias del carbón y del gas natural, sensores de pozos de petróleo y ventanas de detección (resistencia a la corrosión).
3- ¿ Qué?aislamiento eléctrico, transparencia, buena conductividad térmica
La oblea de zafiro, conocida por su aislamiento eléctrico, transparencia, buena conductividad térmica y alta dureza, puede servir como material de sustrato para LED, circuitos microelectrónicos,circuitos integrados de alta velocidad, y otros circuitos integrados.
| Dureza | Noop: 1500 |
| Mohs: 9 | |
| Resistencia a la tracción | 275 a 400 MPa |
| 40,000 - 58,000 psi | |
| Fuerza de flexión | 480 a 895 MPa |
| 70,000 - 130.000 psi | |
| Resistencia a la compresión (final) | 2.0 GPa / 300 000 psi |
| Modulo de Young (elasticidad) | 345 GPa / 50 x 106 psi |
| Modulo de volumen (compresión) | 250 GPa / 36 x 106 psi |
| Modulo de cizallamiento (rigidez) | Se trata de un sistema de control de velocidad. |
| Módulo de ruptura | 350 - 690 MPa / 50.000 - 100.000 psi |
| Punto de fusión | 2040 °C / 3700 °F / 2310 K |
Aplicaciones:
1Las aplicaciones de IC microelectrónicas, especialmente los circuitos integrados de ultra alta velocidad (SOS), generalmente involucran silicio heteroepitaxial cultivado en obleas de zafiro de plano R (1-102).
2Microelectrónica híbrida: Los productos de microelectrónica híbrida incluyen principalmente HIC y MCM, que tienen altos requisitos de obleas.
3Las obleas de zafiro, conocidas por sus constantes dieléctricas estables y bajas pérdidas dieléctricas, son los sustratos más utilizados para HIC y los substratos primarios para MCM.se emplean sustratos de zafiro de plano A (11-20).
Preguntas frecuentes:
P: ¿Cuál es el tamaño del sustrato de zafiro?
R: El tamaño del sustrato de zafiro se puede personalizar según sus necesidades.
P: ¿Cuáles son las aplicaciones del sustrato de zafiro?
R: El sustrato de zafiro tiene una amplia gama de aplicaciones, como en las industrias de LED, semiconductores, ópticos y electrónicos.
Recomendación de producto
Personalización:
Podemos proporcionar estados superficiales de alta calidad de cualquier orientación cristalina (C, A, R, M, etc.). Además de las obleas redondas de zafiro, también están disponibles obleas cuadradas y rectangulares.Ofrecemos obleas de zafiro en varios tamaños., como 5 mm x 5 mm, 10 mm x 10 mm, 10 mm x 15 mm, 15 mm x 20 mm, etc.
Embalaje: 25 piezas/caja o embalaje de caja de una sola pieza maximiza la flexibilidad de la investigación del cliente.
