Wafer de zafiro 6 pulgadas DSP SSP C-plano ((0001) 99,999% de alta pureza monocristalino Al2O3 LED
Datos del producto:
| Place of Origin: | China |
| Nombre de la marca: | ZMSH |
| Model Number: | Sapphire subatrate |
Pago y Envío Términos:
| Tiempo de entrega: | 2-4weeks |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Peso molecular: | 101,96 | Grueso de la capa: | 1-5um |
|---|---|---|---|
| Resistencia intrínseca: | 1E16 Ω-cm | Pulido: | DSP, SSP |
| Indice de refracción: | Por lo general alrededor de 1,76 (a 589 Nm) | Estabilidad química: | Es excelente. |
| La rugosidad de la superficie: | La velocidad de rodaje | Tolerancia del diámetro: | el ≤3% |
| Resaltar: | Oblea de zafiro LED,6inch Sapphire Wafer,Wafer de zafiro de alta pureza |
||
Descripción de producto
Wafer de zafiro 6 pulgadas DSP SSP C-plano ((0001) 99,999% LED monocristalino de alta pureza Al2O3
Descripción del producto de la oblea de zafiro de 6 pulgadas:
Las obleas de zafiro son un tipo de mineral con características como alta dureza (9.0 Mohs), buena transparencia y estabilidad química.Safiras naturales y sintéticasLas obleas sintéticas de zafiro se producen mediante reacciones químicas bajo condiciones de alta temperatura y alta presión.haciendo que sean ampliamente utilizados en la producción industrialLos diferentes métodos y condiciones de síntesis pueden producir obleas de zafiro en varios colores y formas, como amarillo dorado, rosa, etc.
El sustrato de 6 pulgadas (unos 150 mm) suele tener un grosor estandarizado y es adecuado para el crecimiento epitaxial.Crecimiento por método de fusión (como el método de Verneuil) o método de solución (como el método de Czochralski)En la actualidad, es posible producir sustratos de zafiro de cristal único de alta calidad, lo que proporciona una buena calidad cristalina y ayuda a mejorar el rendimiento y la fiabilidad del dispositivo.Es adecuado para su uso a altas temperaturas y en un entorno cambiante para garantizar la estabilidad a largo plazo del dispositivo.. Ampliamente utilizado en el crecimiento epitaxial de LEDs azules y blancos, proporcionando un buen sustrato de GaN. Ampliamente utilizado en el crecimiento epitaxial de LEDs azules y blancos, proporcionando un buen sustrato de GaN.También desempeña un papel importante en dispositivos de alta frecuencia y alta potencia.
El personaje de la oblea de zafiro de 6 pulgadas:
1Estabilidad química
Resistencia a la corrosión: El zafiro tiene una excelente estabilidad química y puede resistir la corrosión de varias sustancias químicas.
2Características ópticas
Transparencia: Tiene una buena transmitancia en la luz visible y en la región de la luz ultravioleta, adecuada para dispositivos fotoeléctricos.
Baja pérdida de luz: en aplicaciones de alta potencia, el sustrato de zafiro puede reducir eficazmente la pérdida de luz.
3. Propiedades mecánicas
Alta dureza: La dureza del zafiro es extremadamente alta, fuerte resistencia al desgaste, puede mantener la estabilidad en ambientes duros.
Dureza: Aunque la dureza del zafiro es alta, también es relativamente buena y puede resistir cierto impacto.
4. Propiedades térmicas
Conductividad térmica: Tiene una buena conductividad térmica, puede disipar el calor de manera efectiva, adecuado para aplicaciones de alta temperatura.
Estabilidad térmica: puede mantener un rendimiento estable en un entorno de alta temperatura, adecuado para dispositivos de alta potencia.
5Características eléctricas
Aislamiento: El zafiro es un excelente aislante eléctrico para aplicaciones de alto voltaje.
6Proceso de crecimiento
Cristales de alta calidad: mediante procesos avanzados como el método de fusión o el método de Czochralski para crecer, se pueden obtener sustratos de cristal único de alta calidad.
7. Estandarización del tamaño
Especificación de 6 pulgadas: tamaño estándar de 6 pulgadas (aproximadamente 150 mm), lo que lo hace más compatible y repetible durante la fabricación.
Tabla de parámetros de una oblea de zafiro de 6 pulgadas:
| Punto de trabajo | 6 pulgadas de plano C ((0001) 1300μm Wafers de zafiro | |
| Materiales de cristal | 99Al2O3 monocristalino de alta pureza | |
| Grado | Primero, Epi-Listo | |
| Orientación de la superficie | C-plano ((0001) | |
| C-plano fuera de ángulo hacia el eje M 0,2 +/- 0,1° | ||
| Diámetro | 150.0 mm +/- 0,2 mm | |
| El grosor | 1300 μm +/- 25 μm | |
| Orientación plana primaria | El plano A ((11-20) +/- 0,2° | |
| Duración plana primaria | 47.0 mm +/- 1,0 mm | |
| Lustrado de un solo lado | Superficie delantera | Epi-polido, Ra < 0,2 nm (por AFM) |
| (SSP) | Superficie trasera | Se aplicará una presión de 1 kPa sobre el suelo. |
| Polished de doble lado | Superficie delantera | Epi-polido, Ra < 0,2 nm (por AFM) |
| (DSP) | Superficie trasera | Epi-polido, Ra < 0,2 nm (por AFM) |
| TTV | < 25 μm | |
| El arco | < 25 μm | |
| El uso de la tecnología WARP | < 25 μm | |
| Limpieza / Envasado | limpieza de salas limpias y envases al vacío de clase 100, | |
| 25 piezas en un embalaje de caja o en embalaje de una sola pieza. | ||

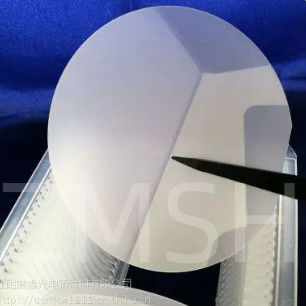

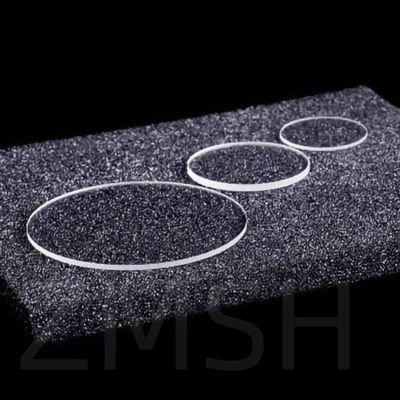

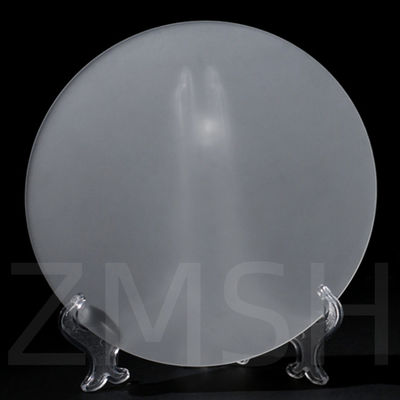

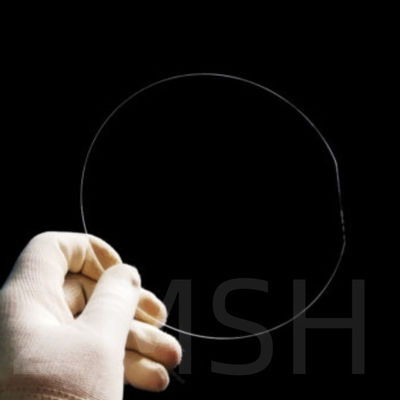

La foto física de la oblea de zafiro de 6 pulgadas:
Aplicaciones de una oblea de zafiro de 6 pulgadas
1.La aplicación de obleas de zafiro de plano C
En comparación con los sustratos de zafiro con otras orientaciones cristalinas,Las obleas de zafiro de plano C (orientación <0001>) presentan una incompatibilidad constante de red relativamente menor con los materiales de los grupos III-V y II-VI (como GaN)Además, el desajuste de la constante de red entre ambos y la película fina de AlN que puede servir como capa tampón es aún menor.Esta característica hace que las obleas de zafiro de plano C sean un material de sustrato comúnmente utilizado en los procesos de crecimiento de GaN.
Debido a su capacidad para satisfacer los requisitos de alta temperatura en los procesos de epitaxia de GaN, las obleas de zafiro de plano C son ideales para la producción de diodos emisores de luz (LED) blancos/azul/verdes,Diodos láser, detectores de infrarrojos y otros dispositivos.
2La aplicación de obleas de zafiro de plano A
Debido a su excelente rendimiento general, especialmente su excelente transparencia que mejora la penetración de la luz infrarroja,Los monocristales de zafiro se han convertido en el material ideal para ventanas de infrarrojo medio y se utilizan ampliamente en dispositivos electroópticos militares.En este contexto, el zafiro de plano A representa una cara no polar perpendicular a la superficie polar (plano C).Los cristales de zafiro cultivados en la dirección a muestran una calidad superior en comparación con los cultivados en la dirección c.Como resultado, las obleas de zafiro de dirección a ofrecen mejores propiedades de transmisión de luz.
Además, debido a la disposición de enlace atómico de Al-O-Al-O en el plano A, el zafiro de dirección a cuenta con una dureza y resistencia al desgaste significativamente más altas en comparación con el zafiro de dirección c.Por consiguienteAdemás, el zafiro de plano A también presenta constantes dieléctricas uniformes y altas características de aislamiento,que lo hace adecuado para aplicaciones en tecnología de microelectrónica mixtaTambién se puede utilizar en procesos de crecimiento de superconductores de alta temperatura,como el crecimiento de películas superconductoras heteroepitaxiales utilizando materiales como TlBaCaCuO (TbBaCaCuO) en sustratos compuestos de zafiro y óxido de cerio (CeO2).
3La aplicación de placas de zafiro de plano R y plano M
El plano R del zafiro es una cara no polar, y por lo tanto, las variaciones en la posición del plano R en los dispositivos de zafiro resultan en diferentes propiedades mecánicas, térmicas, eléctricas y ópticas.En generalLos sustratos de zafiro de plano R son preferidos para la deposición heteroepitaxial con silicio y se utilizan principalmente en la fabricación de semiconductores.aplicaciones de circuitos integrados microondas y microelectrónicosLos sustratos de zafiro de plano R también se utilizan en la producción de bolas de rubí, otros componentes superconductores, resistencias de alta resistencia y arseniuro de galio.
Con el uso generalizado de teléfonos inteligentes, tabletas y otros dispositivos,Los sustratos de zafiro de plano R han reemplazado los dispositivos de onda acústica de superficie compuesta (SAW) existentes utilizados en teléfonos inteligentes y tabletasSirven como sustratos para dispositivos que pueden mejorar el rendimiento, proporcionando una base mejorada para diversas aplicaciones.
La imagen de la aplicación de 6 pulgadas de zafiro Wafer:
Personalización:
ZMSH puede proporcionar obleas de zafiro con cualquier orientación de cristal, como plano C, plano A, plano R, plano M y más.
Oferta de zafiro de plano A:Estas obleas presentan constantes dieléctricas uniformes y altas propiedades de aislamiento, por lo que se utilizan ampliamente en el campo de la microelectrónica mixta.
Las placas de zafiro de plano M:Las perspectivas de aplicación del zafiro en la detección ultravioleta cercana han llevado a un creciente interés en las películas delgadas de semiconductores de aleación MgZnO de banda ancha.
Las placas de zafiro de plano R:Las obleas de zafiro de plano R (1-102) son los materiales preferidos para la deposición epitaxial de silicio en aplicaciones de IC microelectrónicas.
Además de los tamaños estándar y orientaciones de cristal,También se ofrecen varios ángulos fuera y si se deben incluir planos de orientación para maximizar la flexibilidad de los clientes en aplicaciones de investigación o de negocios.Todas las obleas de zafiro se limpian y empaquetan en salas limpias de clase 100 y son directamente aplicables para el crecimiento epitaxial (grado preparado para Epi) para satisfacer los estrictos requisitos de crecimiento epitaxial de los clientes.con una superficie superior o igual a 1 mm, con o sin planos de orientación, podemos personalizar la producción de acuerdo con sus necesidades específicas para satisfacer los diversos requisitos en su campo de investigación.
Imagen personalizada de la oblea de zafiro de 6 pulgadas:
Preguntas frecuentes:
1P: ¿Qué tamaño tienen las obleas de zafiro?
R: Nuestros diámetros de obleas estándar varían de 25,4 mm (1 pulgada) a 300 mm (11,8 pulgadas) de tamaño;Las obleas pueden producirse en diferentes espesores y orientaciones con lados pulidos o sin pulir y pueden incluir dopantes..
2P: ¿Por qué utilizar el sustrato de zafiro?
R: El zafiro tiene un aislamiento eléctrico excepcional, transparencia, buena conductividad térmica y altas propiedades de rigidez.Por lo tanto, es un material ideal para sustratos y se utiliza en circuitos LED y microelectrónicos., circuitos integrados de ultra alta velocidad.
3P: ¿Por qué las obleas más grandes son mejores?
R: Aumentar el tamaño de la oblea significa una mayor superficie para cada célula solar. Esto permite que más luz solar sea capturada y convertida en electricidad.que resulta en una mayor potencia de salida por celda y móduloLas obleas más grandes pueden aumentar significativamente la producción total de energía de las instalaciones solares.
