Wafer de Si 4 pulgadas Polido CZ Dopante arsénico (As) Boro (B) Fósforo (Ph) (100) Semiconductor
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
Pago y Envío Términos:
| Tiempo de entrega: | Entre 2 y 4 semanas |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Materiales: | el silicio | Diámetro: | 100 mm |
|---|---|---|---|
| dopante: | P/Boro o N/As | Resistencia: | 0.001-0.005 Ω.CM |
| orientación: | 100 | Orientación de las rebanadas: | ±0.5° |
| Tolerancia del diámetro: | Las demás partidas de las placas | Ubicación primaria del piso: | El valor de las emisiones de CO2 |
| Longitud plana primaria: | 32.5 ± 2,5 mm | Tolerancia de espesor: | 500 ± 20 μm |
| Resaltar: | Wafer de Si de 4 pulgadas,Oblea de la CZ si,Oferta de Si de semiconductores |
||
Descripción de producto
Wafer de Si 4 pulgadas Polido CZ Dopante arsénico (As) Boro (B) Fósforo (Ph) (100) Semiconductor
Descripción de las gafas de Si:
Una oblea de silicio es un disco redondo muy delgado cortado de silicio de alta pureza.Entonces está limpio.Las obleas de silicio están hechas de silicio de alta pureza y son el material de los dispositivos semiconductores.Estas obleas también pueden fabricarse con una muesca SEMI o una o dos placas SEMI.Nos especializamos en la producción de obleas de silicio pulido de alta calidad para semiconductores y aplicaciones electrónicas.Nuestras obleas de silicio pulidas de 100 mm ofrecen material monocristalino de cristal único de primera calidad con resistividad eléctrica estrictamente controlada y especificaciones de variación de grosorEste producto consiste en obleas de silicio de 100 mm de diámetro cortadas de un solo lingotes de cristal cultivado con el método Czochralski (CZ).Se han pulido de un solo lado o de dos lados para lograr una uniformidad de espesor excepcional, el rendimiento de las partículas, la micro rugosidad de la superficie y las especificaciones de planitud.
El carácter de las obleas de Si:
1. Calidad superior Todos los obleas de silicio son nuevas, obleas de silicio vírgenes nunca han sido usadas o reutilizadas
2Nuestras obleas de silicio de grado Prime tienen superficies preparadas para epi.
3. Material monocristalino Todas las obleas están hechas de material de silicio monocristalino de primera calidad
4. Excedemos los estándares de la industria Nuestras obleas de silicio de 100 mm superan las especificaciones de la norma SEMI y los estándares de la industria
5. Aplicaciones versátiles ️ Nuestras obleas de silicio de 100 mm son adecuadas para una amplia gama de aplicaciones, incluida la fabricación de semiconductores, investigación y desarrollo y propósitos educativos
6Confiados por los líderes de la industria Nuestras obleas de silicio de 100 mm son ampliamente utilizadas por las principales fábricas de semiconductores, centros de I + D, universidades y líneas piloto en todo el mundo
7Control e inspección de la calidad Cada oblea se somete a una inspección y pruebas de calidad exhaustivas
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Precios competitivos WaferPro ofrece precios competitivos con descuentos de cantidad disponibles
10- Certificado de conformidad: se incluye un COC con cada pedido en el que se indican las especificaciones exactas de la oblea.
La forma de las obleas de Si:
| Nombre del producto | Wafer pulido de 4 pulgadas |
| El material | El silicio |
| Diámetro | Las demás partidas |
| El grosor | 525±15um / según se solicite |
| Tipo/Dopante: | P/Boro o N/As |
| Resistencia | a petición |
| Orientación | El valor de las emisiones de CO2 |
| Grado | Grado máximo/grado de ensayo |
| Crecimiento | CZ |
| Ubicación primaria del piso | El valor de las emisiones de CO2 |
| Duración plana primaria | 32.5 ± 2,5 mm |
| Tolerancia de espesor | 500 ± 20 μm |
| TTV | < 10 μm |
| Las condiciones de venta | < 10 mm |
| La velocidad warp. | < 30 μm |
| - ¿ Por qué? | < 30 μm |
| Superficie delantera | Pulido |
| Superficie trasera | El moler |
| Oxidación | Oxidación húmeda |

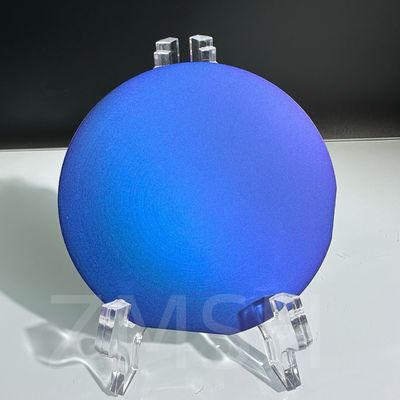

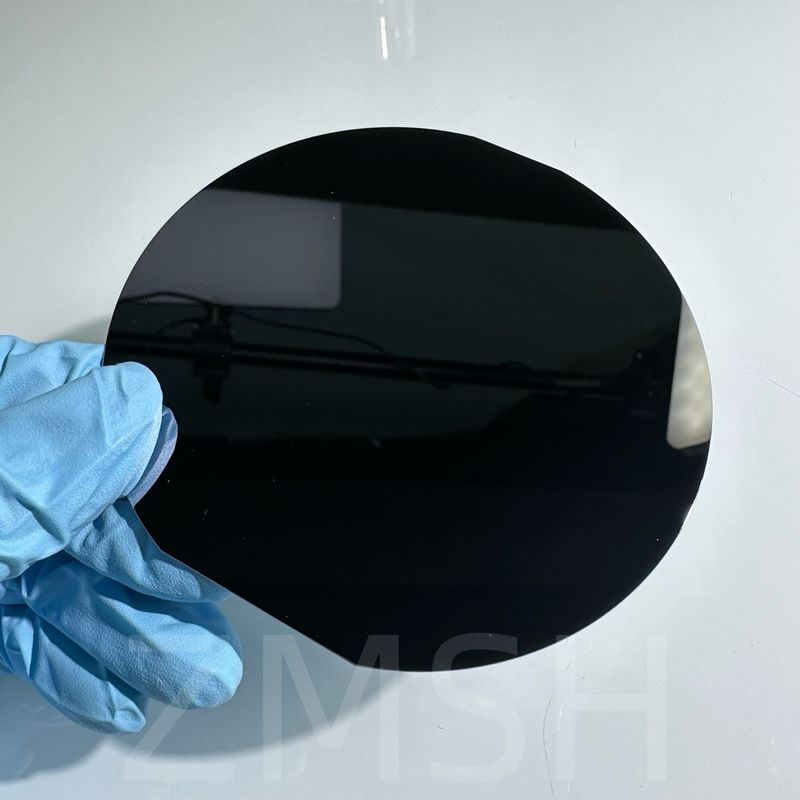

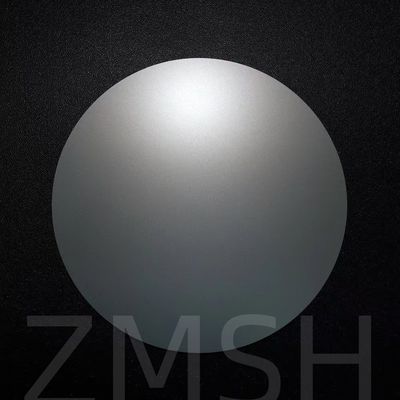

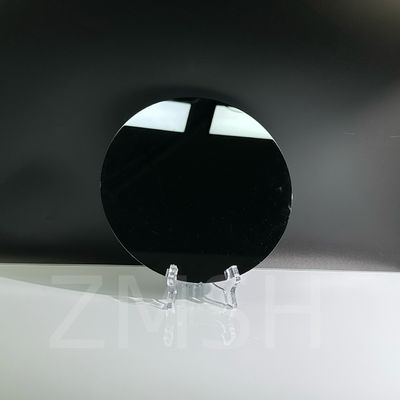

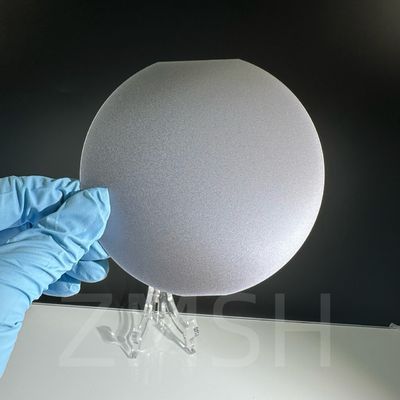

ElFotografía física de Wafer de Si:
ElAplicaciónde Wafer de Si:
1Producción de microchips y fabricación de circuitos integrados
2MEMS y sistemas microelectromecánicos
3Fabricación de semiconductores y sensores
4Iluminación LED y creación de diodos láser
5- células y obleas solares y fotovoltaicas
6Componentes de equipos ópticos
7. paneles aislados de sandwich
8. I+D prototipos y pruebas
ElImágenes de la aplicaciónde Wafer de Si:
Personalización:
Nos especializamos en el procesamiento y suministro de diversos tipos de obleas de silicio de alta calidad.
Métodos de crecimiento de obleas de silicio de cristal único: CZ (Czochralski), MCZ y otros.
Tamaños: 2", 4", 5", 6", 8", así como diámetros personalizados y obleas de silicio de forma no estándar.
Finitura de la superficie: pulido de una sola cara, pulido de dos caras, molienda, etc.
Tipos de conductividad: semiconductores intrínsecos de tipo N, tipo P.
Especificaciones: adaptadas a una amplia gama de aplicaciones.
Capacidad de suministro: Inventario extenso con varios tipos disponibles en stock.
Flexibilidad de procesamiento: procesamiento personalizado de diversas especificaciones, adaptado a los requisitos del cliente con plazos de entrega cortos.
Preguntas frecuentes:
1P: ¿Qué acabados de superficie podemos suministrar?
R: Ofrecemos obleas con pulido de doble lado (DSP), pulido de un solo lado (SSP) o superficies grabadas / grabadas.
2P: ¿Qué personalizaciones están disponibles?
R: Nuestras capacidades incluyen marcado por láser, etiquetado de obleas y varias modificaciones de bordes como cortes o muescas para sus requisitos exactos.
3P: ¿Qué tamaños ofrecen?
R: Además de nuestras obleas de silicio de 4 pulgadas (100 mm), también suministramos tamaños de 2 ′′, 3 ′′, 150 mm, 200 mm y 300 mm de diámetro.
