TGV de alta transmisión de zafiro, conductor aerosocial, automotriz AR VR
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Material: | Sapphire de cristal único (planos C y A opcionales) | El grosor: | 100 μm 1000 μm |
|---|---|---|---|
| Vía diámetro: | ≥ 20 μm | Proporción de aspecto: | ≥ 10 días1 |
| La rugosidad de la superficie: | Ra < 1 nm (pulido disponible) | Compatibilidad del paquete: | Envases para ventilación, envases para flip-chip, envases MEMS, etc. |
| Resaltar: | Substrato de zafiro para automóviles,Substrato de zafiro conductor,Substrato de zafiro de alta transmisión |
||
Descripción de producto
Resumen del producto
TGV Sapphire es un material de vidrio conductor transparente basado en sustratos de zafiro (Al2O3), recubierto con películas de óxido conductor transparente (TCO) (por ejemplo, ITO, AZO) mediante pulverización por magnetrón.TGV Sapphire combina la altísima dureza del zafiro, resistencia a altas temperaturas, y las películas TCO con conductividad y transparencia, por lo que es ideal para dispositivos electrónicos de alto rendimiento en entornos extremos.
Principio- ¿ Qué?

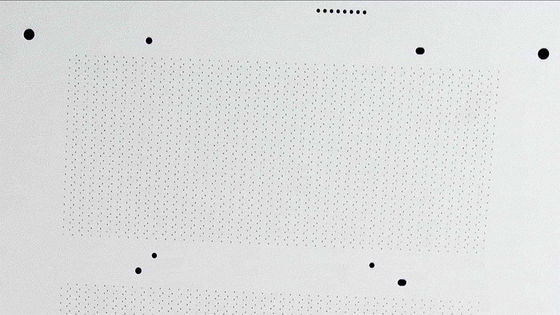

UtilizandoláserPerforacióno biensecoel grabado,verticalVíasconmuy altoaspectolas relacionessoncreadoEn elElel zafiroel sustrato.EstosVíassoncon metalEn elhabilitarverticalEléctricoseñaltransmisión,mientrasel mantenimientoEllas de zafiroel sistema ópticola claridadyMecánicoLa integridad.
Substrato de zafiro:El zafiro (Al2O3) es uno de los materiales de óxido más duros de la naturaleza, con una excepcional estabilidad química, una alta conductividad térmica (~ 40 W/m·K) y una amplia banda óptica (~ 9,9 eV),que permite la resistencia a altas temperaturas y ambientes químicos agresivos.
Capa conductiva transparente:Una película TCO a nanoescala (por ejemplo, ITO) se deposita en la superficie del zafiro mediante deposición física de vapor (PVD), equilibrando la alta transmitancia (> 90%) y la baja resistencia de la lámina (≤ 10 Ω/m2).
Desafíos técnicos
Dureza extrema
El zafiro tiene una dureza de Mohs de 9 (segundo solo al diamante), lo que hace que las herramientas de perforación mecánica tradicionales (por ejemplo, taladros de carburo de tungsteno) sean propensas a un desgaste rápido o incluso ineficaces.
Riesgo de fracturas frágiles
La estructura de cristal único del zafiro hace que sea susceptible a micro grietas, astillamiento o delaminación durante el mecanizado, lo que compromete la calidad de la pared del agujero y la confiabilidad del dispositivo.
Requisitos de los micro agujeros
Para los chips LED o sensores MEMS, a menudo se necesitan agujeros con diámetros < 100 μm, que requieren una precisión dentro de ± 1 μm.
Control de daños térmicos
Los procesos a altas temperaturas (por ejemplo, la perforación con láser) pueden causar fusión localizada o grietas por esfuerzo térmico.
Especificación
| Punto de trabajo | Valores típicos (personalizables) |
|---|---|
| El material | Sapphire de cristal único (planos C y A opcionales) |
| El grosor | 100 μm 1000 μm |
| Diámetro de vía | ≥ 20 μm |
| Proporción de aspecto | ≥ 10 días1 |
| A través de la densidad | > 1 año000,000 vias/cm2 (opcional) |
| Metalización | Ti/Cu, Ni/Au, Pt, etc. |
| La rugosidad de la superficie | Ra < 1 nm (pulido disponible) |
| Compatibilidad del paquete | Envases para ventilación, envases para flip-chip, envases MEMS, etc. |
Aplicaciones
Electrónica de consumo: pantallas AR/VR resistentes a los arañazos, fondos OLED flexibles.
Optoelectrónica: componentes de ventanas láser, sensores UV, sustratos LED de alta potencia.
Automoción: pantallas para automóviles, componentes ópticos LiDAR.
Aeroespacial: piezas de satélites resistentes a la radiación y ventanas de naves espaciales.
Pregunta y respuesta
P1: ¿Cuál es la diferencia entre TGV Sapphire y vidrio conductor ordinario?
A1 : El zafiro TGV es 10 veces más duro que el vidrio normal, soporta temperaturas de hasta 600°C y funciona en ambientes químicos adversos.
P2: ¿Puede TGV Sapphire ser personalizado (por ejemplo, corte de forma, ajuste de grosor)?
A2: Sí, las dimensiones, el grosor (0,5 mm ~ 5 mm) y los patrones de capa conductiva personalizados están disponibles.
- ¿ Qué?
P3: ¿Las temperaturas extremas afectan la conductividad del TGV Sapphire?
A3 : El CTE de Sapphire coincide con los chips de silicio, lo que garantiza una conductividad estable a altas temperaturas.
