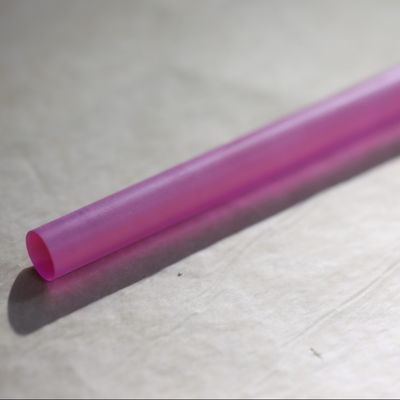

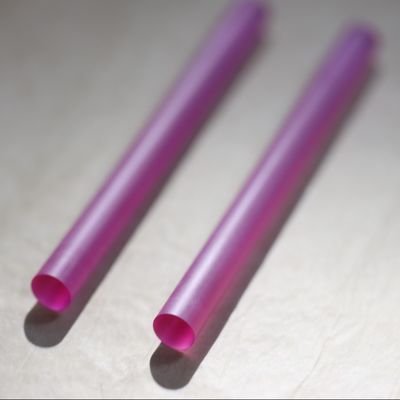

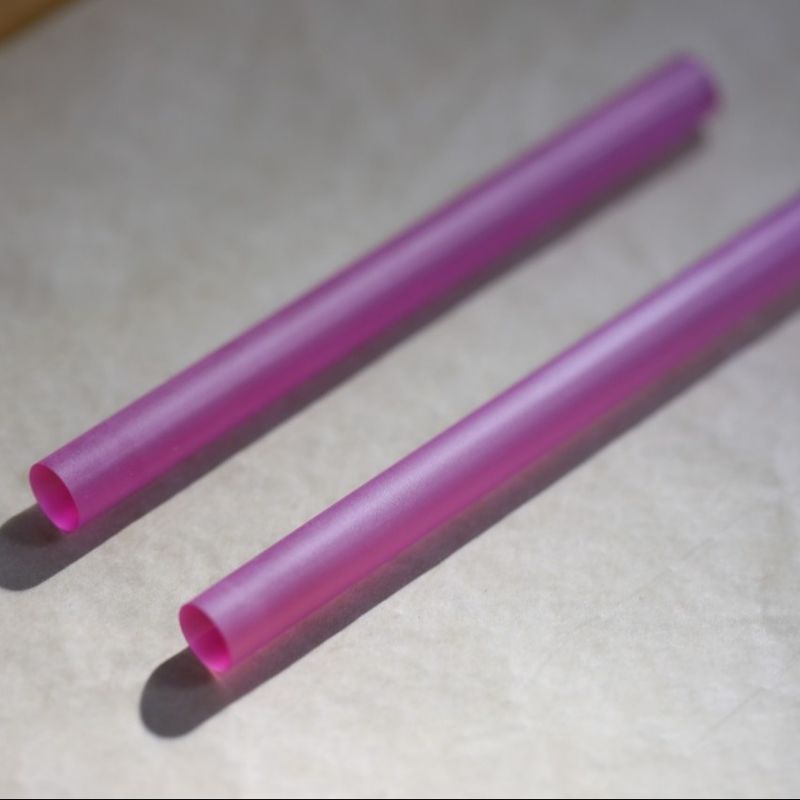

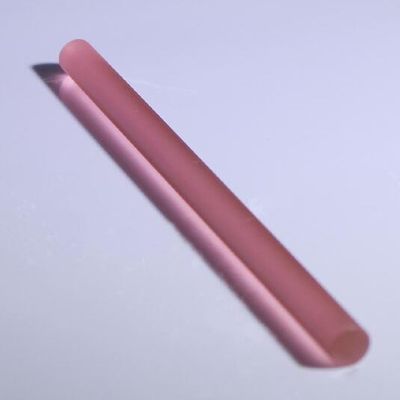

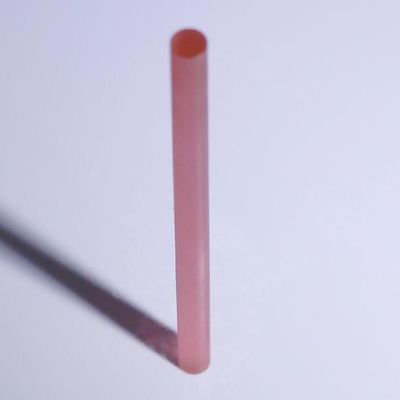

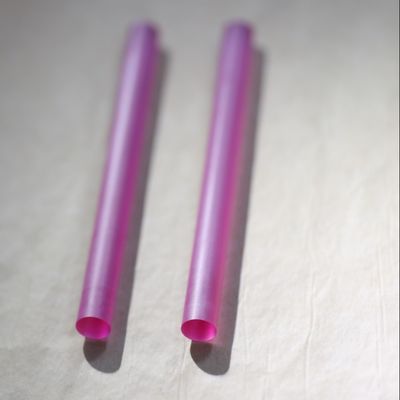

Rodas de rubí sintético Cr:Al2O3 Disponible en 2 mm / 4 mm Dia10 mm / 20 mm de longitud
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 |
|---|
|
Información detallada |
|||
| Composición material: | Al2O3 dopado con 0,05% Cr2O3 | Propiedades mecánicas: | Dureza de Mohs: 9 |
|---|---|---|---|
| Opciones de recubrimiento: | Revestimiento AR/HR | Estructura de cristal: | Trigonal (α-Al2O3) |
| Resaltar: | Rodas de rubí sintéticas de 4 mm,Rodas de rubí sintéticas de 2 mm,Rodas de rubí sintéticas |
||
Descripción de producto
Rodas sintéticas de rubí (Cr:Al2O3) disponibles en 2 mm/4 mm de longitud Dia10 mm/20 mm
¿Resumen de la varilla láser rubí?
La varilla láser de rubí es un cristal cilíndrico hecho de rubí sintético, un material compuesto principalmente de óxido de aluminio (Al2O3) dopado con aproximadamente 0,05% a 0,5% de iones de cromo (Cr3 +).Estos iones de cromo son responsables de la actividad láser en el rubíLa barra de rubí es típicamente de color rosa o rojo, con la intensidad de su color dependiendo de la concentración de iones de cromo.
El láser rubí se clasifica como un láser de estado sólido, lo que significa que su medio láser es un material sólido, a diferencia de los gases, líquidos o semiconductores.El rubí utilizado en la varilla láser se fabrica artificialmente para garantizar la pureza y uniformidad, lo que lo convierte en un medio ideal para producir luz láser.
La tabla de atributos de la varilla láser rubí
| Propiedad | Especificación | Unidad/Notas |
| Composición del material | Al2O3 dopado con 0,05% Cr2O3 | Porcentaje de peso |
| Estructura de cristal | Trigonal (α-Al2O3) | Grupo espacial R3c |
| Largura de onda del láser | 694.3 nm (línea R1) | Línea de emisión primaria |
| 692.9 nm (línea R2) | Línea secundaria (baja temperatura) | |
| Las dimensiones físicas | Diámetro: 2 a 10 mm | Personalizable (2 mm / 4 mm mostrados) |
| Duración: 10-200 mm | Se muestra el estándar (10 mm/20 mm) | |
| Propiedades ópticas | Índice de refracción: 1.763 694 nm | Rayo ordinario (no) |
| Coeficiente de absorción: 0,4-1,2 cm−1 | Depende de la concentración de Cr3+ | |
| Propiedades térmicas | Conductividad térmica: 40 W/m·K | 300 mil. |
| Expansión térmica: 5×10−6/K (¿Qué quieres decir?el eje c) | Anisotrópico | |
| Propiedades mecánicas | Dureza de Mohs: 9 | Solo el diamante lo ocupa |
| Densidad: 3,98 g/cm3 | ||
| Rendimiento del láser | Duración de la fluorescencia: 3 ms | 300 mil. |
| Sección transversal de las emisiones: 2,5×10−20 cm2 | Para la línea R1 | |
| Coeficiente de la lente térmica: 3 × 10−6 K−1 | Importante para el funcionamiento de alta potencia | |
| Calidad de la superficie | La superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie | Polvo de calidad láser |
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | Con acabado super pulido | |
| Opciones de recubrimiento | Revestimiento AR 694nm: R<0,2% | Especificación típica |
| Revestimiento HR 694nm: R> 99,8% | Para espejos de cavidad láser | |
| Umbral de daños | > 500 MW/cm2 | Para pulsos de 10 ns |
El principio de funcionamiento de las barras láser de rubí
1Absorción de energía (bombado)
La varilla láser de rubí se "bombea" ópticamente utilizando una fuente de luz de alta energía, como una lámpara de flash de xenón o una lámpara de krypton.elevando sus electrones a estados de energía más altos.
2. Emisión espontánea
Después de absorber energía, los electrones excitados en los iones de cromo no pueden permanecer en sus estados de energía más alta indefinidamente.liberación de fotones en el procesoEsto se llama emisión espontánea.
3Emisión estimulada
Algunos de los fotones emitidos estimulan a otros electrones excitados para liberar su energía en forma de fotones adicionales.y direcciónEste proceso de emisión estimulada amplifica la luz dentro de la varilla de rubí.
4Amplificación y Resonancia de la Luz
La varilla láser rubí se coloca entre dos espejos, uno totalmente y otro parcialmente reflectante, que forman una cavidad óptica resonante.rebotando fotones de ida y vuelta a través de la varilla de rubíEste paso repetido de luz amplifica la luz coherente a través de emisiones más estimuladas.
5. Salida del láser
Una parte de la luz amplificada escapa a través del espejo parcialmente reflectante, produciendo un haz estrecho e intenso de luz láser roja con una longitud de onda de 694,3 nm.
Estructura de un láser rubí
1- El láser Ruby Rod.
El cristal de rubí cilíndrico sirve como medio de láser.
2Fuente de la bomba
Una lámpara de flash de alta intensidad (como una lámpara de xenón) proporciona la energía necesaria para excitar los iones de cromo en la varilla de rubí.
3. Cavidad óptica
Se colocan dos espejos en cada extremo de la varilla de rubí: uno es totalmente reflectante, mientras que el otro es parcialmente reflectante, lo que permite que el rayo láser escape.
4Sistema de refrigeración
Dado que el proceso de bombeo genera un calor significativo, a menudo se incorpora un sistema de enfriamiento para evitar el sobrecalentamiento de la varilla de rubí y otros componentes.
Ventajas de las varillas láser rubí
1.Simplicidad: El diseño sencillo del láser rubí hace que sea fácil de construir y operar.
2Alta coherencia: el haz láser emitido presenta una excelente coherencia, por lo que es adecuado para aplicaciones de precisión.
3Durabilidad: La naturaleza en estado sólido de la varilla de rubí garantiza una larga vida útil en condiciones normales.
Aplicaciones de las varillas láser rubí
1.Holografía: La luz coherente de los láseres de rubí es ideal para crear hologramas de alta calidad.
2Procedimientos médicos: Los láseres rubí se han utilizado para la eliminación de tatuajes, tratamientos de la piel y otros procedimientos dermatológicos.
3.Distanciador: Los primeros telémetros láser dependían de láseres rubí para mediciones precisas de distancia.
4Investigación científica: Los láseres rubí se han empleado en experimentos que requieren fuentes de luz coherentes y monocromáticas.
5.Educación: Como sistema láser simple y accesible, los láseres rubí se utilizan a menudo en demostraciones educativas.
Pregunta y respuesta
- ¿ Qué?¿Cómo deben almacenarse y manejarse las barras láser de rubí para mantener el rendimiento?
A: ¿Qué quieres decir?El almacenamiento:En un ambiente seco y oscuro (Cr3+ es fotosensible).
Limpieza:Utilice metanol (evite los limpiadores abrasivos).
Se puede utilizar:Minimizar el esfuerzo mecánico (folla de indio suave a menudo utilizada para el contacto térmico).
Fuente de la bomba:Compare el espectro de las linternas con las bandas de absorción Cr3+ (400 nm y 550 nm).
Evita el:Exposición directa a los rayos UV, huellas dactilares en caras pulidas o ciclos térmicos superiores a 200 °C.
