Polvo de doble cara EFG para el tubo de zafiro para sistemas láser y ópticos
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
| Certificación: | ROHS |
Pago y Envío Términos:
| Tiempo de entrega: | 2-4weeks |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Fórmula química:: | Al2O3 (óxido de aluminio) | Dureza:: | 9 de Moh |
|---|---|---|---|
| Punto de fusión:: | 2053°C (3727°F) | Densidad (g/cm3):: | 3.97 |
| Rango de transmisión:: | 190 nm a 5 micras | La proporción de Poisson:: | 0.27 a 0.30 |
| La tolerancia de las dimensiones:: | ± 0,01-0,10 mm | Tolerancia de espesor:: | ± 0,10 mm o personalizado |
Descripción de producto
Polvo de doble cara EFG para el tubo de zafiro para sistemas láser y ópticos
Resumen
Los tubos de zafiro fabricados con el método EFG (growth by edge-defined film-fed) y pulidos en ambos extremos están emergiendo como un componente clave en los sistemas láser y ópticos avanzados.Reconocidos por su excepcional durabilidadLos tubos de zafiro EFG se están convirtiendo en la opción preferida por los ingenieros y diseñadores que requieren materiales transparentes de alto rendimiento.Estos tubos ofrecen una combinación única de dureza mecánicaEn este artículo, se analizarán los efectos de las tecnologías de la información en las cámaras de procesamiento de semiconductores, y se analizarán los efectos de las tecnologías de la información en las cámaras de procesamiento.Exploramos las características definitorias, los beneficios y los usos reales de los tubos de zafiro EFG pulidos de doble cara.
Las propiedades del tubo de zafiro
El zafiro (óxido de aluminio de cristal único, Al2O3) es uno de los materiales más duros y químicamente más estables disponibles para componentes ópticos.Cuando se fabrica en un tubo mediante el método EFG y luego se pulió en doble extremo, adquiere un conjunto de propiedades especialmente adecuadas para aplicaciones industriales y científicas de alta precisión.
1Dureza excepcional
El zafiro ocupa el puesto 9 en la escala de dureza de Mohs, sólo superado por el diamante.Esta extrema dureza garantiza que los tubos de zafiro sean resistentes a los arañazos y mantengan su integridad superficial incluso bajo el desgaste mecánico.
2Alta transparencia óptica
Los tubos de zafiro EFG ofrecen una transmisión excelente en un amplio rango espectral, desde el ultravioleta profundo (alrededor de 150 nm) hasta el infrarrojo medio (hasta 5,5 μm).Esta claridad de amplio espectro los hace adecuados para diversas aplicaciones ópticas y basadas en láser.
3Resistencia a altas temperaturas
El zafiro puede soportar temperaturas de hasta 2000 °C en un ambiente de vacío, lo que lo convierte en uno de los mejores materiales para sistemas ópticos y láser de alta temperatura.
4Excelente estabilidad química
El zafiro es químicamente inerte y resiste la corrosión de la mayoría de los ácidos, álcalis y disolventes, incluido el ácido fluorhídrico y los ambientes plasmáticos.por lo que es una opción superior en la fabricación de semiconductores.
5Conductividad térmica superior
En comparación con la mayoría de los vidrios ópticos, el zafiro tiene una mejor conductividad térmica, lo que garantiza una disipación de calor eficiente en sistemas de alta potencia.
6. Polvo óptico de superficie (doble lado)
El pulido de doble cara mejora la claridad y la planitud, reduce la dispersión y permite una integración precisa con los sistemas de sellado o unión.También mejora el umbral de daño inducido por láser (LIDT) para la óptica de alta potencia.
Aplicaciones del tubo de zafiro
La mezcla única de propiedades ópticas y mecánicas da a los tubos de zafiro una ventaja en una variedad de industrias.
1Sistemas láser
Los tubos de zafiro EFG se utilizan en sistemas de entrega de haz láser, especialmente para láseres de alta potencia como láseres de fibra, láseres de CO2 y láseres de estado sólido.Su transparencia y resistencia a daños permiten una transmisión de haz estable y precisa en ambientes operativos adversos.
-
Ventanas protectoras: en los sistemas de soldadura o corte con láser, los tubos de zafiro pueden servir como fundas protectoras para lentes y sensores.
-
Canales de enfriamiento: en los sistemas láser de diodos, pueden servir como conductos transparentes para el flujo de refrigerante, combinando el monitoreo óptico con la regulación térmica.
2- Instrumentos ópticos
Los tubos de zafiro se utilizan a menudo en configuraciones ópticas de alta precisión que requieren estabilidad y claridad a largo plazo bajo estrés ambiental.
-
Espectroscopia y detección: Estos tubos son ideales en espectrómetros Raman o sistemas de detección de fluorescencia donde es esencial una alta claridad óptica.
-
Fibra óptica y guías de luz: Los tubos de zafiro pulidos pueden actuar como tubos de luz en ensambles de fibra óptica o como mangas de alineación para conectores ópticos.
3Equipo de semiconductores
La industria de los semiconductores exige materiales que resistan los gases reactivos y las altas temperaturas.
-
Cámaras de reactor CVD/MOCVD: como parte de los componentes que se enfrentan al plasma, resisten el grabado y la generación de partículas.
-
Ventanas de observación: los tubos de zafiro EFG sirven como gafas de visión transparentes para la vigilancia visual dentro de las cámaras de vacío.
4Ciencias médicas y de la vida
En ciencias de la vida, la biocompatibilidad y las propiedades ópticas del zafiro lo hacen adecuado para dispositivos especializados:
-
Células de flujo en HPLC: los tubos de zafiro se utilizan en cromatografía líquida a alta presión donde la resistencia química y la transparencia son cruciales.
-
Instrumentos endoscópicos: Su resistencia a los arañazos y su claridad permiten obtener imágenes de alta definición en el diagnóstico médico.
5Aeroespacial y Defensa
Los tubos de zafiro se utilizan en ambientes aeroespaciales duros, como:
-
Cúpulas ópticas de misiles: debido a su resistencia y resistencia térmica.
-
Protección del sensor: Para proteger los sensores ópticos contra la arena, el viento y el choque térmico.
Fotos reales del producto y conocimiento de fabricación

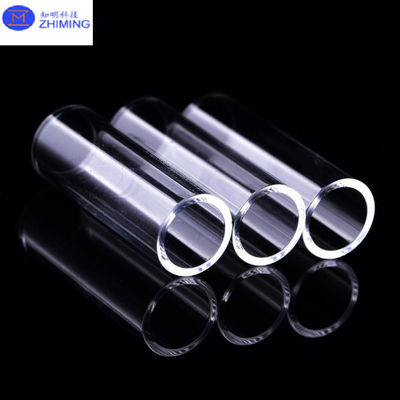

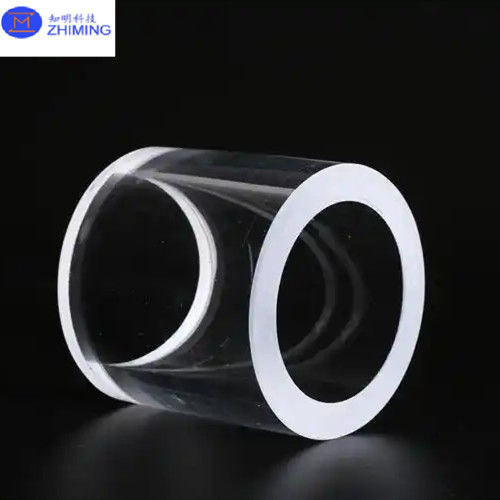

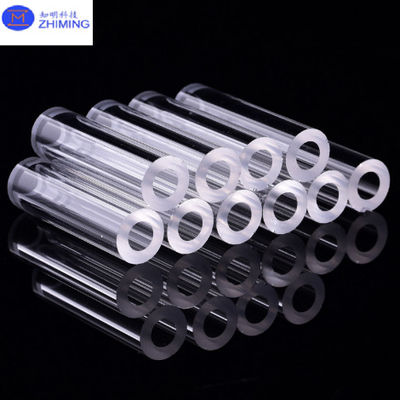

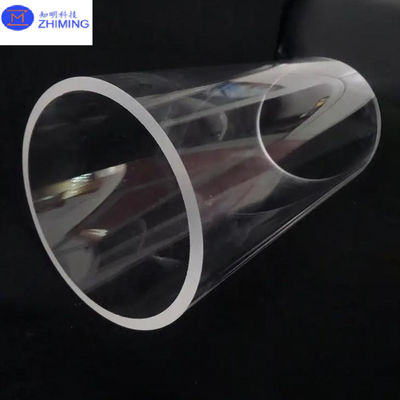

En la imagen de arriba, pueden ver una serie de tubos de zafiro EFG de alta pureza que han sido pulidos a estándares ópticos en ambos extremos.
Los tubos muestran:
-
Simetría cilíndrica perfecta: asegura una propagación constante del haz y un ajuste mecánico.
-
Diámetros internos y externos uniformes: permite una alineación precisa en conjuntos ópticos o recipientes a presión.
-
Claridad cristalina: resalta la calidad de la materia prima y la técnica de pulido.
Opciones de personalización:
-
Diámetro exterior: por lo general de 3 mm a 100 mm.
-
espesor de la pared: de 0,5 mm a 10 mm.
-
Duración: hasta 300 mm o más, a petición.
-
Orientación: aleatoria o especificada (eje C, eje A, etc.) para aplicaciones sensibles a la birefringencia.
Calidad de pulido:
-
Hasta una rugosidad superficial de Ra ≤ 0,3 μm.
-
El esmalte óptico en ambas caras asegura una dispersión mínima de la luz.
¿Por qué elegir los tubos de zafiro doblemente pulidos de EFG?
El método EFG permite el crecimiento directo de tubos huecos, eliminando el desperdicio y permitiendo un control más estricto de las dimensiones.Este enfoque de fabricación garantiza piezas de alto rendimiento con:
-
Costo-efectividad para la producción en masa.
-
Repetibilidad para una integración constante del sistema.
-
Longevidad incluso en los entornos más difíciles.
En comparación con los tubos de vidrio o cuarzo tradicionales,El zafiro no solo supera en resistencia y durabilidad sino que también ofrece propiedades ópticas y térmicas superiores que justifican su uso en aplicaciones de misión crítica.
Conclusión
Los tubos de zafiro EFG con barniz de doble cara representan el pináculo de la ingeniería de materiales para las aplicaciones láser y ópticas modernas.resistencia térmica, y la estabilidad química los hace indispensables en industrias donde la precisión, el rendimiento y la durabilidad son primordiales.Construcción de instrumentos científicos sensibles, o componentes de ingeniería para entornos aeroespaciales, los tubos de zafiro son una opción confiable y con visión de futuro.
Para obtener tamaños personalizados, opciones de recubrimiento y precios a granel, no dude en ponerse en contacto con nuestro equipo técnico de ventas.
Pregunta y respuesta
P: ¿Qué es un tubo de zafiro y para qué se utiliza?
A: ¿Qué quieres decir?Un tubo de zafiro es un componente cilíndrico hecho de zafiro sintético (óxido de aluminio de un solo cristal, Al2O3), conocido por su dureza excepcional, alta claridad óptica,y resistencia al calor y productos químicosLos tubos de zafiro se utilizan comúnmente en sistemas láser, instrumentos ópticos, equipos de procesamiento de semiconductores y dispositivos médicos.así como su durabilidad en entornos extremos, lo que los hace ideales para aplicaciones de alta precisión y de alto estrés.
