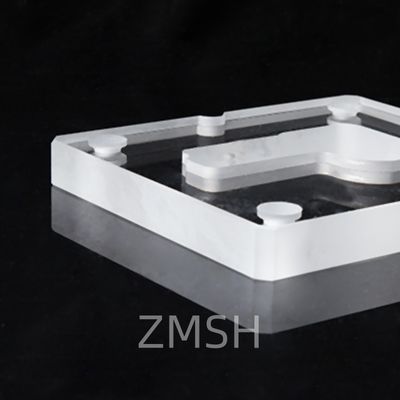

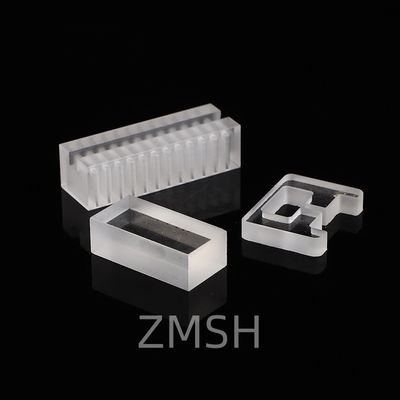

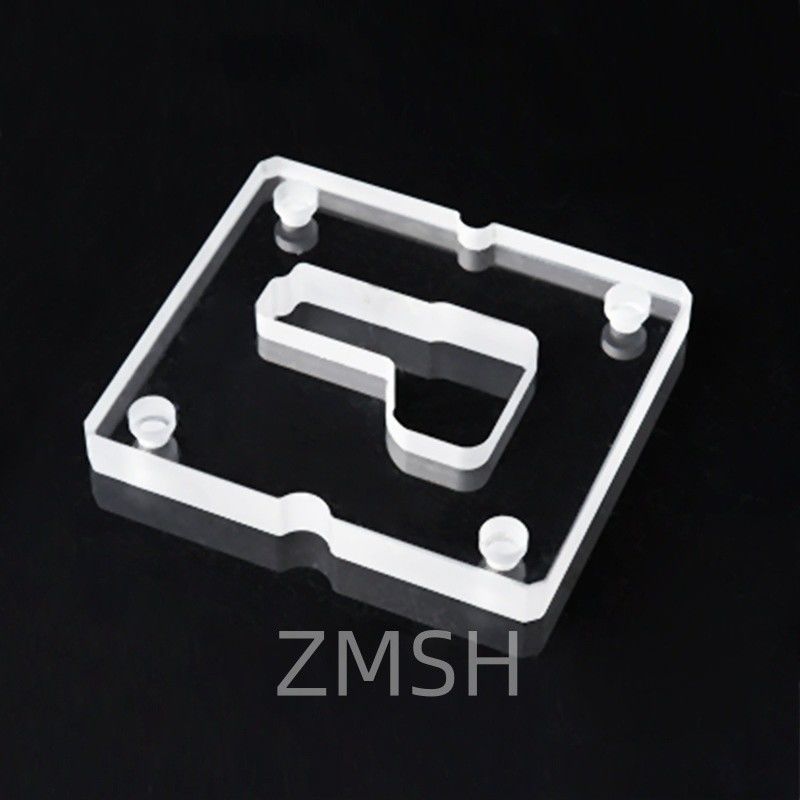

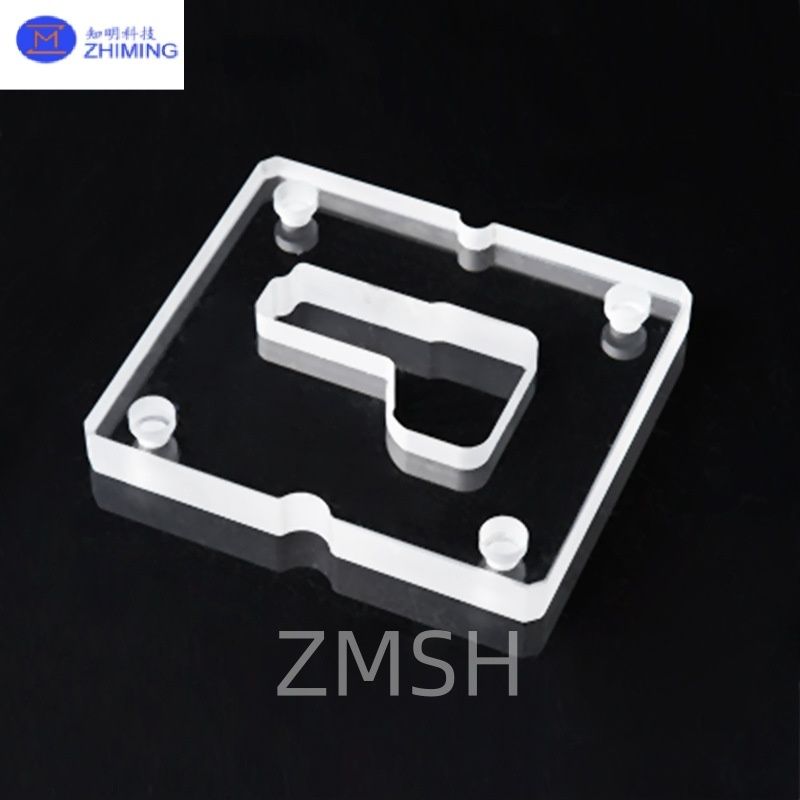

Placas de cuarzo fundido de forma personalizada con orificios pasantes ópticos

La introducción dePlacas de cuarzo fundido de forma personalizada

Las placas de forma de agujero de cuarzo son componentes ópticos o estructurales de alta precisión hechos de materiales de cuarzo ultrapuros.Estas placas de forma personalizada cuentan con uno o más agujeros perforados a través del sustrato y se utilizan en aplicaciones que requieren una alta resistencia térmica, durabilidad química y paso preciso de luz o fluido.

Disponible enJGS1,JGS2, yJGS3Las placas de cuarzo soportan una amplia gama de sistemas fotónicos, electrónicos y biomédicos.

Grados de los materialesde lasPlacas de cuarzo fundido de forma personalizada

• JGS1 (silício fundido de grado UV):

Excelente transmisión desde 185 ∼ 2500 nm, ideal para láseres UV y litografía.

• JGS2 (sílice fundido de grado óptico):

Apto para aplicaciones en el infrarrojo visible y cercano (260 ∼ 2500 nm), con una alta homogeneidad óptica.

• JGS3 (vidrio de cuarzo infrarrojo):

Optimizado para longitudes de onda infrarrojas (> 300 nm), menos transparente en el rango UV profundo, adecuado para óptica térmica y uso industrial.

Proceso de fabricaciónde lasPlacas de cuarzo fundido de forma personalizada

Selección y corte de materiales
Los huecos de cuarzo de alta pureza se cortan en formas personalizadas utilizando CNC, chorro de agua o corte láser basado en las especificaciones del dibujo.

Cuarzo de agujeroPerforación
Los agujeros de cuarzo de precisión se mecanizan mediante ultrasonido, láser de CO2 o perforación mecánica, dependiendo de la tolerancia y la aplicación.

Polido y acabado
Las superficies ópticas de cuarzo pueden ser pulidas de una o dos caras, con opciones para bordes mate, biselado o pulido químico.

Limpieza y embalaje
Los ambientes ultralimpios se utilizan para la inspección final y el embalaje de clase-100 para garantizar la compatibilidad con el uso de salas limpias.

Aplicacionesde lasPlacas de cuarzo fundido de forma personalizada

El vidrio de cuarzo fundido perforado se utiliza ampliamente en industrias que exigen una alta estabilidad térmica, resistencia química y claridad óptica.El vidrio de cuarzo se convierte en un componente funcional en varios sistemas de alta tecnología.

1Industria de semiconductores

• Los demás aparatos para la fabricación de productos del capítulo 85
• Componentes de cuarzo en sistemas de grabado, deposición y fotolitografía

2Microfluídica y Ciencias de la Vida

• Las partidas microfluídicas con canales de fluidos o orificios de entrada/salida
• Puertos de muestreo y sistemas de inyección en equipos analíticos de cuarzo

3Optica y fotónica

• Máscaras y aberturas ópticas de cuarzo
• Ventanas láser y estructuras de alineación del haz

4Investigación científica

• Células de reacción o contenedores de muestras personalizadas
• Partes de cuarzo en ensayos de alta temperatura o de corrosión

5Equipo químico y farmacéutico

• Reactores de flujo y sistemas de muestreo
• Celdas de cuarzo para espectrometría UV o IR con puntos de acceso de fluidos

El vidrio de cuarzo perforado combina la resistencia mecánica con una estructura de precisión, lo que lo convierte en un material esencial en aplicaciones modernas de ingeniería y laboratorio.

Parámetrode lasPlacas de cuarzo fundido de forma personalizada

Preguntas frecuentesde lasPlacas de cuarzo fundido de forma personalizada

P1: ¿Puede el tamaño y la posición del agujero ser completamente personalizados?
A1: ¿Qué es esto?Sí, soportamos diámetros de cuarzo de agujero personalizados (por ejemplo, 0,1 ∼20 mm) y posiciones de acuerdo con dibujos CAD.

P2: ¿Cuál es la diferencia entre JGS1 y JGS2 para ópticael cuarzoel uso?
A2: ¿Qué es esto?JGS1 transmite luz UV profunda y tiene una mayor pureza, mientras que JGS2 ofrece un rendimiento rentable para uso visible / NIR.

P3: ¿Son estas placas resistentes a los productos químicos?
A3: ¿Qué es eso?Todos los grados de cuarzo son altamente resistentes a la mayoría de los ácidos y solventes, excepto el ácido fluorhídrico (HF).

P4: ¿Se pueden incluir múltiples agujeros o formas en una placa?
A4: No hay más.Se admiten geometrías exteriores de agujeros múltiples y complejas (ovales, ranuras, cortes cuadrados).
