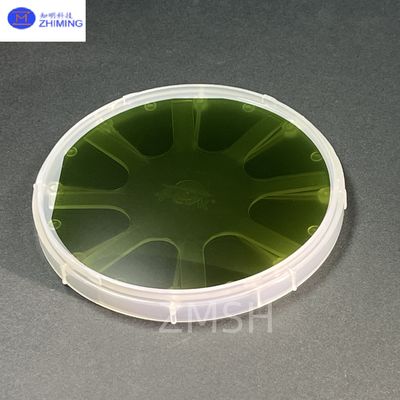

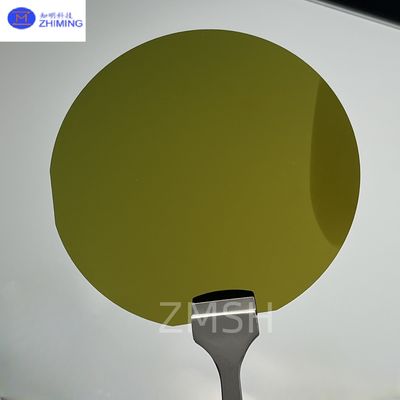

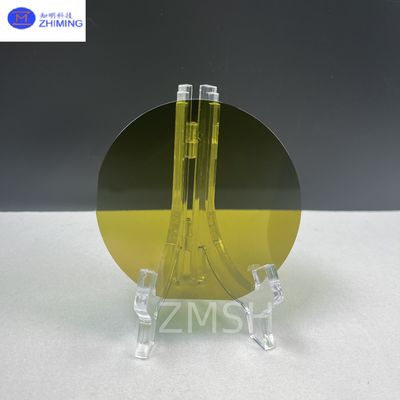

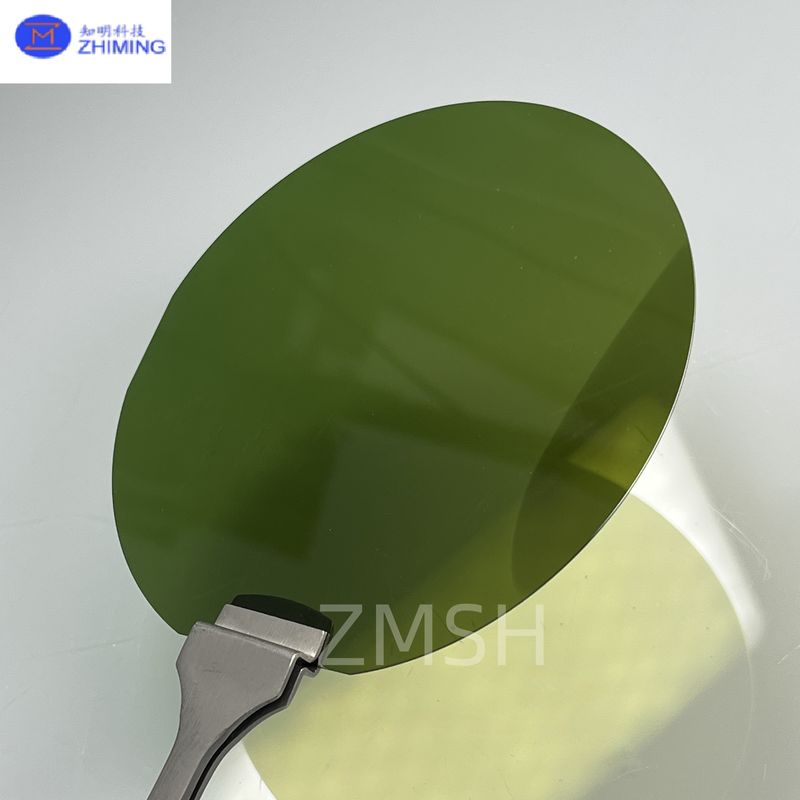

Wafer epitaxial de SiC – Sustratos de SiC 4H/6H Espesor y dopaje personalizados
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | ZMSH |
Número de modelo: | 4 pulgadas |
Pago y Envío Términos:
Cantidad de orden mínima: | 10 |
---|---|
Precio: | 5 USD |
Detalles de empaquetado: | cartones a medida |
Tiempo de entrega: | 4-8 semanas |
Condiciones de pago: | T/T |
Capacidad de la fuente: | por el caso |
Información detallada |
|||
Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
---|---|---|---|
Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
Descripción de producto
Descripción general de la oblea epitaxial de SiC
Las obleas epitaxiales de SiC de 4 pulgadas (100 mm) continúan desempeñando un papel vital en el mercado de semiconductores, sirviendo como una plataforma altamente madura y confiable para los fabricantes de dispositivos de electrónica de potencia y RF en todo el mundo. El tamaño de oblea de 4” logra un excelente equilibrio entre rendimiento, disponibilidad y rentabilidad, lo que la convierte en la opción principal de la industria para la producción de volumen medio a alto.
Las obleas epitaxiales de SiC consisten en una capa delgada y controlada con precisión de carburo de silicio depositada sobre un sustrato de SiC monocristalino de alta calidad. La capa epitaxial está diseñada para una dopaje uniforme, una excelente calidad cristalina y un acabado superficial ultra suave. Con una banda prohibida amplia (3,2 eV), un alto campo eléctrico crítico (~3 MV/cm) y una alta conductividad térmica, las obleas epitaxiales de SiC de 4” permiten dispositivos que superan al silicio en aplicaciones de alto voltaje, alta frecuencia y alta temperatura.
Muchas industrias, desde vehículos eléctricos hasta energía solar y accionamientos industriales, continúan confiando en las obleas epitaxiales de SiC de 4” para fabricar electrónica de potencia eficiente, robusta y compacta.
Principio de fabricación
La producción de obleas epitaxiales de SiC de 4” implica un proceso altamente controlado de Deposición química de vapor (CVD) proceso:
-
Preparación del sustrato
Los sustratos de 4” 4H-SiC o 6H-SiC de alta pureza se someten a un pulido químico-mecánico (CMP) avanzado para crear superficies atómicamente lisas, minimizando los defectos durante el crecimiento epitaxial. -
Crecimiento de la capa epitaxial
En los reactores CVD, se introducen gases como silano (SiH₄) y propano (C₃H₈) a altas temperaturas (~1600–1700 °C). Estos gases se descomponen y se depositan sobre el sustrato, formando una nueva capa de SiC cristalina. -
Dopaje controlado
Los dopantes como el nitrógeno (tipo n) o el aluminio (tipo p) se introducen cuidadosamente para ajustar las propiedades eléctricas, como la resistividad y la concentración de portadores. -
Monitoreo de precisión
El monitoreo en tiempo real garantiza un control estricto de la uniformidad del grosor y los perfiles de dopaje en toda la oblea de 4”. -
Control de calidad posterior al procesamiento
Las obleas terminadas se someten a pruebas rigurosas:-
Microscopía de fuerza atómica (AFM) para la rugosidad de la superficie
-
Espectroscopía Raman para estrés y defectos
-
Difracción de rayos X (XRD) para la calidad cristalográfica
-
Fotoluminiscencia para el mapeo de defectos
-
Mediciones de pandeo/alabeo
-
Especificaciones
Especificación del sustrato de carburo de silicio (SiC) de 4 pulgadas de diámetro | |||||||||
Grado | Grado MPD cero | Grado de producción | Grado de investigación | Grado ficticio | |||||
Diámetro | 100. mm±0.5mm | ||||||||
Grosor | 350 μm±25μm o 500±25um u otro grosor personalizado | ||||||||
Orientación de la oblea | Fuera de eje: 4.0° hacia <1120> ±0.5° para 4H-N/4H-SI En eje: <0001>±0.5° para 6H-N/6H-SI/4H-N/4H-SI | ||||||||
Densidad de micropipas | ≤0 cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10 cm-2 | |||||
Resistividad | 4H-N | 0.015~0.028 Ω•cm | |||||||
6H-N | 0.02~0.1 Ω•cm | ||||||||
4/6H-SI | ≥1E5 Ω·cm | ||||||||
Plano primario | {10-10}±5.0° | ||||||||
Longitud del plano primario | 18.5 mm±2.0 mm | ||||||||
Longitud del plano secundario | 10.0mm±2.0 mm | ||||||||
Orientación del plano secundario | Cara de silicio hacia arriba: 90° CW. desde el plano principal ±5.0° | ||||||||
Exclusión de bordes | 1 mm | ||||||||
TTV/Pandeo/Alabeo | ≤10μm /≤10μm /≤15μm | ||||||||
Rugosidad | Pulido Ra≤1 nm | ||||||||
CMP Ra≤0.5 nm | |||||||||
Grietas por luz de alta intensidad | Ninguno | 1 permitido, ≤2 mm | Longitud acumulada ≤ 10 mm, longitud única≤2 mm | ||||||
Placas hexagonales por luz de alta intensidad | Área acumulada ≤1% | Área acumulada ≤1% | Área acumulada ≤3% | ||||||
Áreas politípicas por luz de alta intensidad | Ninguno | Área acumulada ≤2% | Área acumulada ≤5% | ||||||
Arañazos por luz de alta intensidad | 3 arañazos a 1×diámetro de la oblea longitud acumulada | 5 arañazos a 1×diámetro de la oblea longitud acumulada | 5 arañazos a 1×diámetro de la oblea longitud acumulada | ||||||
astillado de bordes | Ninguno | 3 permitidos, ≤0.5 mm cada uno | 5 permitidos, ≤1 mm cada uno |
Aplicaciones
Las obleas epitaxiales de SiC de 4” permiten la producción en masa de dispositivos de potencia confiables en sectores que incluyen:
-
Vehículos eléctricos (EV)
Inversores de tracción, cargadores integrados y convertidores CC/CC. -
Energía renovable
Inversores solares de cadena, convertidores de energía eólica. -
Accionamientos industriales
Accionamientos de motor eficientes, sistemas servo. -
Infraestructura 5G / RF
Amplificadores de potencia e interruptores de RF. -
Electrónica de consumo
Fuentes de alimentación compactas y de alta eficiencia.
Preguntas frecuentes (FAQ)
1. ¿Por qué elegir obleas epitaxiales de SiC en lugar de silicio?
SiC ofrece una mayor tolerancia al voltaje y la temperatura, lo que permite dispositivos más pequeños, rápidos y eficientes.
2. ¿Cuál es el politipo de SiC más común?
4H-SiC es la opción preferida para la mayoría de las aplicaciones de alta potencia y RF debido a su amplia banda prohibida y alta movilidad de electrones.
3. ¿Se puede personalizar el perfil de dopaje?
Sí, el nivel de dopaje, el grosor y la resistividad se pueden adaptar completamente a las necesidades de la aplicación.
4. ¿Plazo de entrega típico?
El plazo de entrega estándar es de 4 a 8 semanas, según el tamaño de la oblea y el volumen del pedido.
5. ¿Qué controles de calidad se realizan?
Pruebas exhaustivas que incluyen AFM, XRD, mapeo de defectos, análisis de concentración de portadores.
6. ¿Son estas obleas compatibles con los equipos de fabricación de silicio?
En su mayoría sí; se necesitan ajustes menores debido a la diferente dureza del material y las propiedades térmicas.
