Tubos capilares de zafiro de alto rendimiento Resistencia al choque térmico
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | ZMSH |
| Número de modelo: | Tubos capilares de zafiro |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | 20USD |
| Detalles de empaquetado: | cartones a medida |
| Tiempo de entrega: | Entre 2 y 4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | por el caso |
|
Información detallada |
|||
| Diámetro interno (ID): | Hasta 0,1 mm | Diámetro externo (OD): | Bajo 0,2 mm |
|---|---|---|---|
| espesor de la pared: | Hasta 0,1 mm | Calidad de la superficie: | En estado de crecimiento |
| Gama de la transparencia: | 0.3 μm (UV) a 5 μm (IR) | Dureza: | 9.0 |
| Resaltar: | Tubos capilares de zafiro Resistencia a los golpes térmicos,Tubos capilares de zafiro de alto rendimiento |
||
Descripción de producto

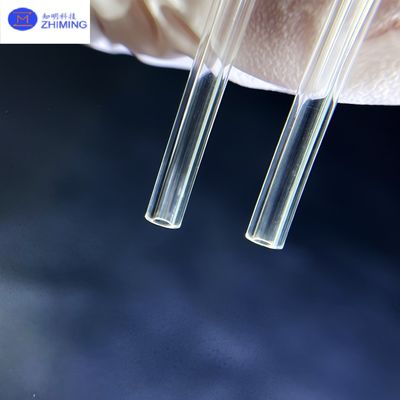

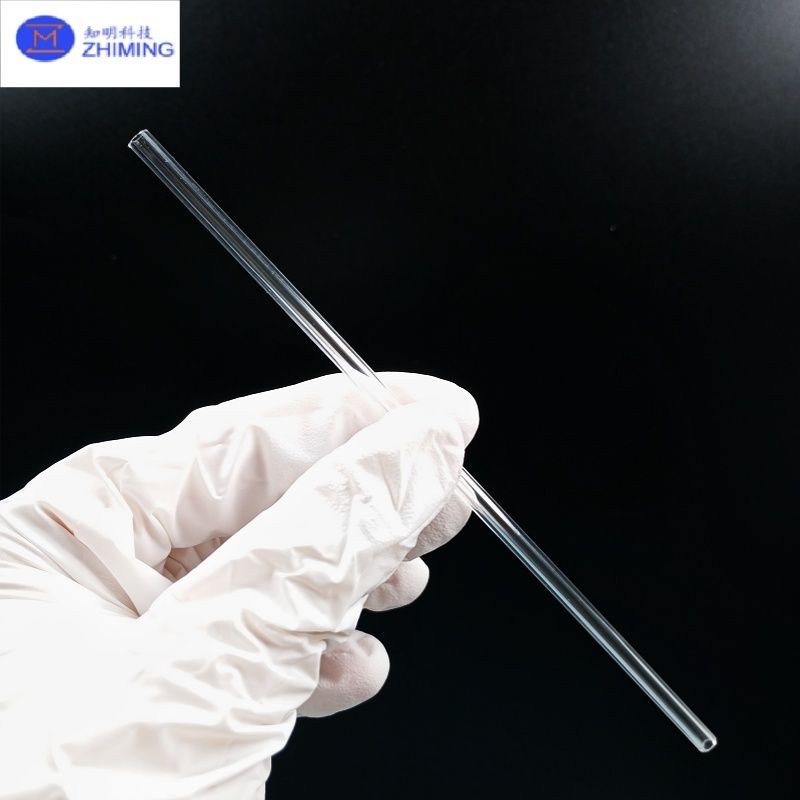

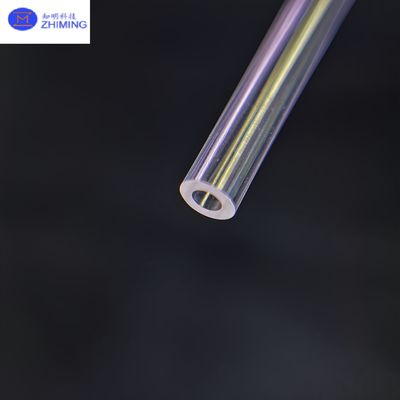

Introducción de los tubos capilares de zafiro
Los tubos capilares de zafiro son cilindros huecos en miniatura de alto rendimiento hechos de zafiro sintético de cristal único, un material conocido por su extraordinaria dureza, inertitud química,y transparencia óptica.Estos capilares combinan la durabilidad mecánica con una resistencia superior a los choques térmicos, lo que los hace indispensables en las exigentes aplicaciones científicas e industriales.
Una de las características más atractivas de los capilares de zafiro es su capacidad para mantener la precisión estructural bajo intensos gradientes térmicos y atmósferas corrosivas.A diferencia de sus homólogos de vidrio o cerámicaLos tubos de zafiro no sufren degradación rápida, incluso en ambientes superiores a 1700 °C. Esto los hace especialmente valiosos en instalaciones de química analítica, hornos de alta temperatura,y sistemas de vacío.
Las áreas de aplicación comunes incluyen sistemas cromatográficos, análisis de sangre y carcasas de protección para sensores delicados o fibra óptica.superficies internas pulidas reducen la fricción del fluido y evitan la contaminación de las muestras, que es fundamental para lograr resultados confiables en procesos a escala de laboratorio.
Además, los tubos capilares de zafiro son preferidos en sectores de vanguardia como la ingeniería aeroespacial, el análisis espectroscópico,y la instrumentación basada en láser debido a su excelente transmisión de luzSu biocompatibilidad también permite su uso en sistemas de administración farmacéutica e implantes médicos.
Los tubos de zafiro se pueden fabricar con dimensiones personalizadas, con tolerancias de precisión tanto para el diámetro interno (ID) como para el diámetro exterior (OD), que se adaptan a una amplia gama de especificaciones industriales.Si para ópticaSi se utilizan de forma estructural o química, los capilares de zafiro ofrecen un rendimiento a largo plazo y una fiabilidad sin igual en condiciones extremas.
La fabricación de tubos capilares de zafiro es un proceso altamente especializado que implica una combinación de ciencia avanzada de materiales, mecanizado de precisión y pulido óptico.Estos tubos están hechos de óxido de aluminio monocristalino (Al2O3), comúnmente conocido como zafiro, que ofrece una notable dureza, estabilidad térmica y resistencia química.El zafiro debe procesarse cuidadosamente utilizando técnicas adaptadas a su fragilidad, materiales anisotrópicos.
Principio de fabricación de los tubos capilares de zafiro
Los tubos capilares de zafiro se fabrican utilizando dos métodos primarios de crecimiento de cristales: el método Kyropoulos (método KY) y el método de crecimiento alimentado con película definido por el borde (método EFG).Ambos métodos producen zafiro de cristal único de alta pureza, pero difieren en las características del proceso y la geometría final del tubo.
1Método de Kyropoulos (KY)
- El método de Kyropoulos se utiliza ampliamente para cultivar bolas de zafiro cilíndricas a granel con una excelente claridad óptica y bajo estrés interno.
- En este proceso, el polvo de Al2O3 de alta pureza se derrite en un crisol a ~ 2050 °C, y un cristal de semilla se extrae lentamente mientras gira bajo gradientes térmicos controlados.
- El cristal de zafiro resultante es grande y uniforme, ideal para el mecanizado de precisión.
- Los tubos capilares fabricados mediante el método KY se producen típicamente cortando, perforando (ultrasonico o láser),y puliendo la varilla o la losa para formar un tubo hueco con dimensiones precisas y superficies internas lisas.
- Este método es adecuado para aplicaciones que requieren acabados ópticos, tolerancias ajustadas y geometrías personalizadas.
2Método EFG (crecimiento alimentado por película definida por el borde)
- El método EFG se utiliza para cultivar directamente tubos o varillas de zafiro con una forma hueca predefinida, lo que reduce la necesidad de un mecanizado extensivo.
- Se coloca una matriz en forma en la superficie de fusión, y el zafiro en forma capilar crece verticalmente a medida que el Al2O3 fundido se alimenta a través de la matriz por acción capilar.
- Este método permite la producción de tubos más largos, a menudo con secciones transversales constantes y pérdida mínima de material.
- Si bien la calidad de la superficie puede no coincidir con los tubos KY cultivados y pulidos, los tubos capilares de zafiro cultivados con EFG son ideales para aplicaciones industriales, químicas y de gran volumen,donde se prioriza la eficiencia de costes y el rendimiento.
3. Posprocesamiento
- Independientemente del método de crecimiento, los tubos capilares de zafiro a menudo se someten a molienda de precisión, pulido de perforación y limpieza ultrasónica para cumplir con los requisitos finales de dimensión y calidad de la superficie.
- Los tubos del método KY generalmente se prefieren para sistemas ópticos, médicos y fluídicos de alta precisión, mientras que los tubos del método EFG se prefieren para usos técnicos, estructurales o de transporte térmico.

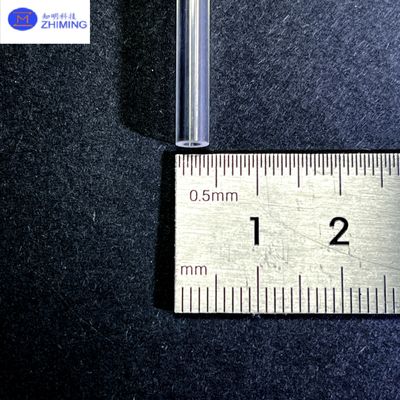

Parámetro del tubo capilar de zafiro
| Parámetro | Especificación |
|---|---|
| Diámetro interno (ID) | Bajo 0,1 mm |
| Diámetro exterior (OD) | Bajo 0,2 mm |
| espesor de la pared | Bajo 0,1 mm |
| Tolerancia de las dimensiones | ± 0,005 mm |
| Concentricidad | ± 0,05 mm |
| Calidad de la superficie | En estado de crecimiento |
| Rango de transparencia | 0.3 μm (UV) a 5 μm (IR) |
| Dureza | Extremadamente duro y resistente a los arañazos |
| Punto de fusión | 2030°C |
| Conductividad térmica | Es excelente. |
| Resistencia al calor | Es excelente. |
| Estabilidad química | Excepcional y alta resistencia a la corrosión |
| Aislamiento eléctrico | Excelentes propiedades de aislamiento eléctrico |
| Resistencia a la presión | Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas |
Aplicaciones de los tubos capilares de zafiro
Los tubos capilares de zafiro son componentes de ingeniería de precisión diseñados para funcionar en entornos donde los capilares tradicionales de vidrio, plástico o cerámica fallan.Estabilidad térmica, la inercia química y la transparencia óptica los hacen ideales para aplicaciones de alto rendimiento en múltiples industrias.
1Biomédica y Ciencias de la Vida
- Los tubos capilares de zafiro se utilizan en plataformas microfluídicas, analizadores de ADN y equipos de pruebas de diagnóstico.
- Su biocompatibilidad y sus superficies no reactivas aseguran que los fluidos biológicos como la sangre, el suero o los reactivos se transporten sin contaminación.
- El orificio interno pulido de los tubos capilares de zafiro permite un flujo preciso y constante, que es crítico en ensayos sensibles.
2Sistemas láser y ópticos
- Los tubos capilares de zafiro se aplican ampliamente en protección de fibra óptica, guía de haz láser y análisis espectroscópico.
- Con una excelente transmisión de UV a IR, estos tubos mantienen la integridad óptica bajo la exposición a la luz de alta energía.
- Su resistencia a los arañazos y precisión dimensional apoyan el rendimiento a largo plazo en entornos ópticos exigentes.
3Fabricación de semiconductores
- En los sistemas de sala limpia y de alto vacío, los tubos capilares de zafiro se utilizan para el transporte de gas, el grabado por plasma y las líneas de proceso CVD.
- Estos tubos se mantienen dimensionalmente estables bajo el ciclo térmico y resisten la corrosión de productos químicos de proceso agresivos.
- Los tubos capilares de zafiro son preferidos por su composición de material no contaminante, lo que garantiza un alto rendimiento de la oblea.
4Química analítica y instrumentación
- Los tubos capilares de zafiro se utilizan en cromatografía (HPLC, GC), análisis elemental y espectrometría.
- Sus paredes internas ultra-lisas y su resistencia química permiten un flujo de muestras preciso sin interacción ni retención.
- Adecuado para análisis de trazas y sistemas químicos de alta pureza donde incluso una contaminación mínima es inaceptable.
5Aeroespacial y Defensa
- En aviones, satélites y sistemas de defensa, los tubos capilares de zafiro proporcionan canales robustos para la gestión de fluidos, protección de sensores y transmisión óptica de datos.
- Están construidos para resistir vibraciones extremas, fluctuaciones de temperatura y condiciones de gran altitud.
- Los tubos capilares de zafiro contribuyen a la miniaturización y fiabilidad de los componentes aeroespaciales.
Tubos capilares de zafiro
P1: ¿De qué están hechos los tubos capilares de zafiro?
A: ¿Qué quieres decir?Los tubos capilares de zafiro están hechos de óxido de aluminio sintético de un solo cristal (Al2O3), comúnmente conocido como zafiro.alta estabilidad térmica, y transparencia óptica de amplio espectro.
P2: ¿Cuál es el rango típico de diámetro interior (ID) y diámetro exterior (OD) disponible?
A: ¿Qué quieres decir?Los tubos capilares de zafiro estándar están disponibles en una amplia gama de tamaños.0.1 mm a 3,0 mm, mientras que los diámetros exteriores pueden variar de0.5 mm a 10 mmLas dimensiones personalizadas también están disponibles bajo petición.
P3: ¿Cuáles son las principales ventajas de utilizar tubos capilares de zafiro sobre los capilares de vidrio o cuarzo?
A: ¿Qué quieres decir?En comparación con el vidrio o el cuarzo, Sapphire Capillary Tubes ofrece:
- Mayor dureza y resistencia a los arañazos
- Resistencia química superior a ácidos, bases y disolventes
- Durabilidad térmica excepcional (puede funcionar por encima de 1500 °C)
- Excelente transparencia óptica desde los rayos UV a los infrarrojos
- Una vida útil más larga en ambientes hostiles
P4: ¿Son los tubos capilares de zafiro adecuados para aplicaciones médicas y biológicas?
A: ¿Qué quieres decir?Los tubos capilares de zafiro son biocompatibles y no reactivos, lo que los hace ideales para dispositivos médicos, sistemas de diagnóstico y transporte de muestras biológicas.Sus superficies internas lisas reducen la retención de residuos y aseguran un control preciso del fluido.
P5: ¿Se pueden personalizar los tubos en términos de tamaño, longitud o forma de perforación?
A: ¿Qué quieres decir?Los tubos capilares de zafiro pueden ser personalizados para:
- Diámetros interiores y exteriores
- Duración del tubo
- Las demás partes de los artículos de la partida 9402
- Finalización de la superficie pulida o molida
Apoyamos tanto la producción estándar como la altamente personalizada basada en sus especificaciones de diseño.
