Tubos capilares de zafiro de alta presión Microestructuras huecas de alta precisión Fabricadas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | ZMSH |
| Número de modelo: | tubo del zafiro |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Precio: | 20USD |
| Detalles de empaquetado: | cartones a medida |
| Tiempo de entrega: | Entre 2 y 4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | por el caso |
|
Información detallada |
|||
| Inner Diameter (ID): | Down to 0.1 mm | Outer Diameter (OD): | Down to 0.2 mm |
|---|---|---|---|
| Wall Thickness: | Down to 0.1 mm | Melting Point: | 2030°C |
| Dimension Tolerance: | ±0.005 mm | Concentricity: | ±0.05 mm |
| Resaltar: | Los demás productos de la partida 9302 incluidos,Tubos capilares de zafiro de alta presión |
||
Descripción de producto

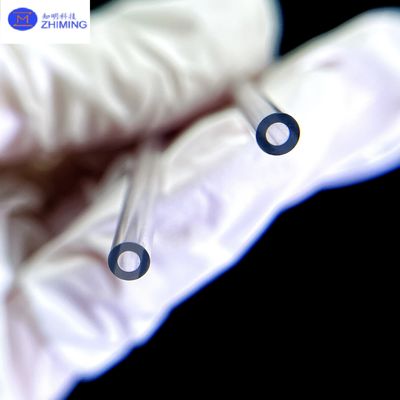

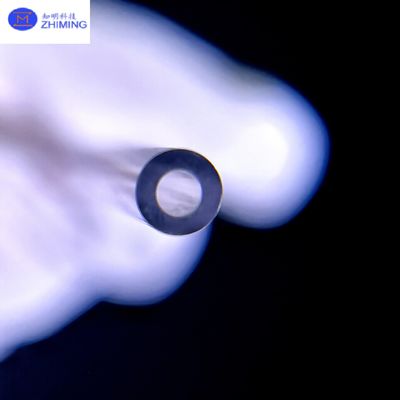

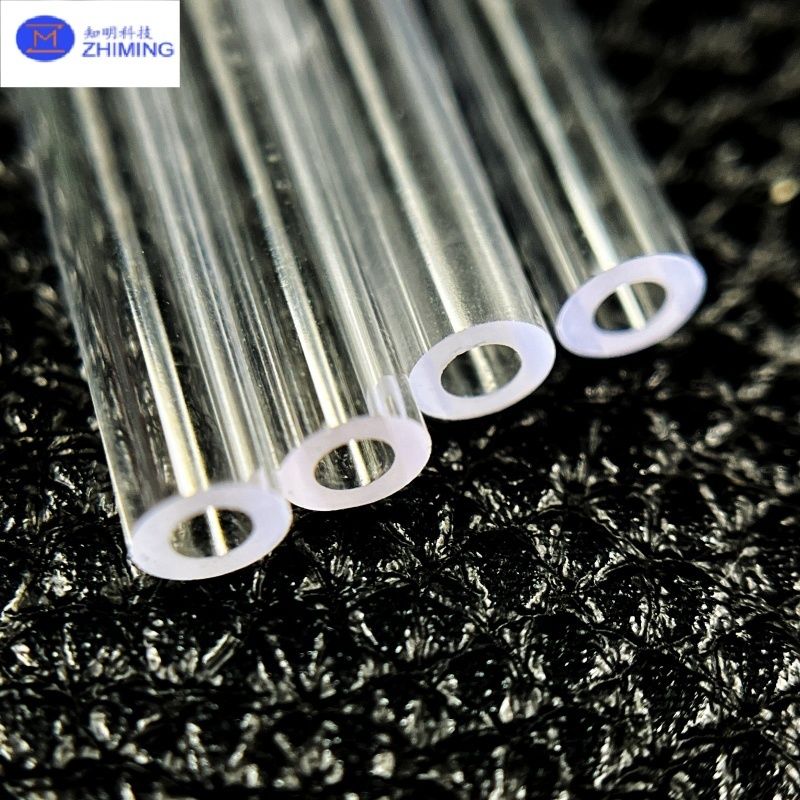

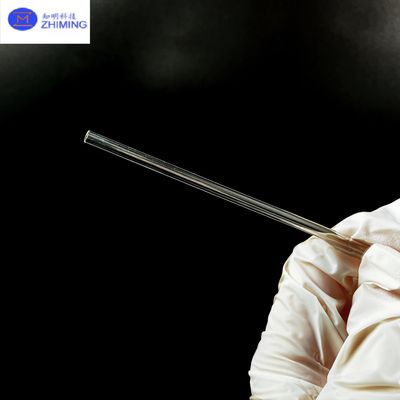

Introducción de los tubos capilares de zafiro
Los tubos capilares de zafiro son microestructuras huecas de alta precisión fabricadas con zafiro sintético de cristal único (Al₂O₃), reconocidas por su extrema dureza (Mohs 9), excelente estabilidad térmica, amplio rango de transmisión óptica y destacada resistencia química. Estos tubos están disponibles en
una amplia gama de tamaños, incluyendo formas rectas, cónicas o dobladas a medida, con diámetros internos tan pequeños como 0,1 mm y espesores de pared tan delgados como 0,05 mm. Gracias a la alta resistencia estructural y biocompatibilidad del zafiro, los tubos capilares de zafiro pueden soportar entornos extremos donde los tubos de vidrio, cuarzo o polímero fallarían, lo que los hace ideales para aplicaciones de alta temperatura, alta presión o altamente reactivas.
Dependiendo del uso final, la superficie interna de los tubos capilares de zafiro puede ser rectificada finamente o pulida ópticamente para cumplir con los requisitos de suavidad fluídica, adsorción mínima o transmisión eficiente de la luz. Estos tubos se aplican ampliamente en óptica láser, diagnóstico médico, procesamiento de semiconductores y química analítica, así como en sistemas aeroespaciales y petroquímicos. En comparación con los materiales capilares convencionales, los tubos capilares de zafiro ofrecen una vida útil significativamente más larga, menor riesgo de contaminación y un rendimiento superior bajo estrés mecánico o térmico, lo que los convierte en la opción preferida para aplicaciones de precisión crítica y misión crítica.
Principio de fabricaciónde los tubos capilares de zafiro
La producción de tubos capilares de zafiro se basa en dos técnicas principales de crecimiento de cristales: el método Kyropoulos (KY) y el método Edge-defined Film-fed Growth (EFG).
El método KY comienza derritiendo óxido de aluminio de alta pureza en un crisol y cultivando lentamente una gran bola de zafiro de cristal único ópticamente clara. Esta bola se orienta, se corta y se perfora con herramientas de diamante o perforación ultrasónica para producir un canal hueco. Las superficies exterior e interior se rectifican y pulen posteriormente para lograr una alta calidad superficial y precisión dimensional. Este método es ideal para producir tubos capilares con un excelente rendimiento óptico y orificios internos ultra suaves, ampliamente utilizados en láseres, diagnósticos médicos y análisis de precisión.
El método EFG, por otro lado, permite el crecimiento directo de tubos de zafiro huecos a través de un
troquel moldeado. En este proceso, el material de zafiro fundido se extrae hacia arriba a través de un molde capilar, formando un tubo de forma continua. Si bien la rugosidad de la superficie puede ser mayor en comparación con los tubos cultivados por KY, los tubos EFG requieren menos procesamiento posterior y son más rentables para la producción a escala industrial. Son particularmente adecuados para aplicaciones técnicas como el muestreo de gases, las vainas protectoras o los sistemas de fluidos térmicos.
Independientemente del método de crecimiento, todos los tubos capilares de zafiro se someten a un estricto mecanizado, pulido interno, limpieza ultrasónica e inspección. El resultado final es un producto con alta precisión dimensional, excelente calidad de la pared interna y un rendimiento fiable incluso en los entornos más extremos.
Especificaciones de los tubos capilares de zafiro
| Parámetro | Especificación |
|---|---|
| Diámetro interno (ID) | Hasta 0,1 mm |
| Diámetro externo (OD) | Hasta 0,2 mm |
| Espesor de pared | Hasta 0,1 mm |
| Tolerancia dimensional | ±0,005 mm |
| Concentricidad | ±0,05 mm |
| Calidad de la superficie | Como cultivado |
| Rango de transparencia | 0,3 µm (UV) a 5 µm (IR) |
| Dureza | Extremadamente duro y resistente a los arañazos |
| Punto de fusión | 2030°C |
| Conductividad térmica | Excelente |
| Resistencia al calor | Excelente |
| Estabilidad química | Excepcional, alta resistencia a la corrosión |
| Aislamiento eléctrico | Propiedades electroaislantes sobresalientes |
| Resistencia a la presión | Capaz de soportar altas presiones de funcionamiento |
Aplicacionesde los tubos capilares de zafiro
Los tubos capilares de zafiro son de confianza en una variedad de campos de alta tecnología debido a sus robustas propiedades físicas y químicas:
-
Diagnóstico médico y biológico
Utilizados en chips microfluídicos, dispositivos de secuenciación de ADN y analizadores de sangre. Su naturaleza no reactiva garantiza una entrega precisa y estéril de fluidos para muestras biológicas sensibles.
-
Sistemas láser y ópticos
Empleados como manguitos ópticos, guías de haz o carcasas protectoras para fibra óptica. Gracias a la transparencia de amplio espectro del zafiro (200 nm – 5000 nm), permiten una transmisión óptica estable en espectroscopia, LIDAR y fotónica.
-
Industria de semiconductores y electrónica
Utilizados para transportar gases o líquidos en cámaras de grabado por plasma, reactores CVD y sistemas de vacío. La resistencia del zafiro a altas temperaturas y productos químicos corrosivos garantiza la pureza y longevidad del sistema.
-
Análisis químico y cromatografía
Instrumentos como HPLC y GC se benefician de las superficies internas ultra suaves de los tubos capilares de zafiro, que evitan la adsorción de la muestra y admiten la detección a nivel de trazas.
-
Aeroespacial y defensa
Integrados en sistemas de alta vibración y alta temperatura para la regulación de fluidos, la detección óptica o el blindaje protector. Mantienen la integridad estructural incluso en condiciones de funcionamiento adversas.
-
Campos de energía y petroquímica
Adecuados para líneas de fluidos de alta presión, sistemas de pilas de combustible y muestreo de gases corrosivos. Su resistencia térmica y química los hace ideales para entornos industriales agresivos.
Preguntas frecuentes – Preguntas frecuentesde los tubos capilares de zafiro
P1: ¿De qué material están hechos los tubos capilares de zafiro?
A: Están hechos de óxido de aluminio de cristal único (Al₂O₃) con una pureza del 99,99%, conocido como zafiro, que solo es superado por el diamante en dureza.
P2: ¿Qué rango de tamaño está disponible para los diámetros interno y externo?
A: Los tubos capilares de zafiro estándar oscilan entre 0,1 mm y 3,0 mm de diámetro interno, con diámetros externos de hasta 10 mm o más. Tamaños personalizados están disponibles bajo petición.
P3: ¿Se puede pulir ópticamente el orificio interno?
A: Sí. Dependiendo de la aplicación, el orificio puede ser rectificado o pulido ópticamente para reducir la fricción, mejorar la transmisión de la luz o minimizar la acumulación de residuos.
P4: ¿Son seguros los tubos capilares de zafiro para uso biomédico?
A: Absolutamente. Son biocompatibles, no tóxicos y resistentes a todos los métodos de esterilización estándar, lo que los hace ideales para entornos clínicos y de laboratorio.
P5: ¿Cómo se limpian y empaquetan los tubos capilares de zafiro?
A: Los tubos se limpian mediante métodos ultrasónicos en agua desionizada y disolventes, luego se empaquetan en contenedores compatibles con salas blancas para evitar la contaminación.
P6: ¿Ofrecen personalización para proyectos específicos?
A: Sí. Ofrecemos personalización completa en términos de longitud, diámetro del orificio, espesor de la pared, acabado de la superficie e incluso extremos con bridas o cónicos basados en los dibujos o especificaciones del cliente.
P7: ¿Qué industrias utilizan más los tubos capilares de zafiro?
A: Los usuarios comunes incluyen fabricantes de dispositivos médicos, integradores de sistemas láser, fábricas de semiconductores, laboratorios de investigación y proveedores de equipos aeroespaciales.
