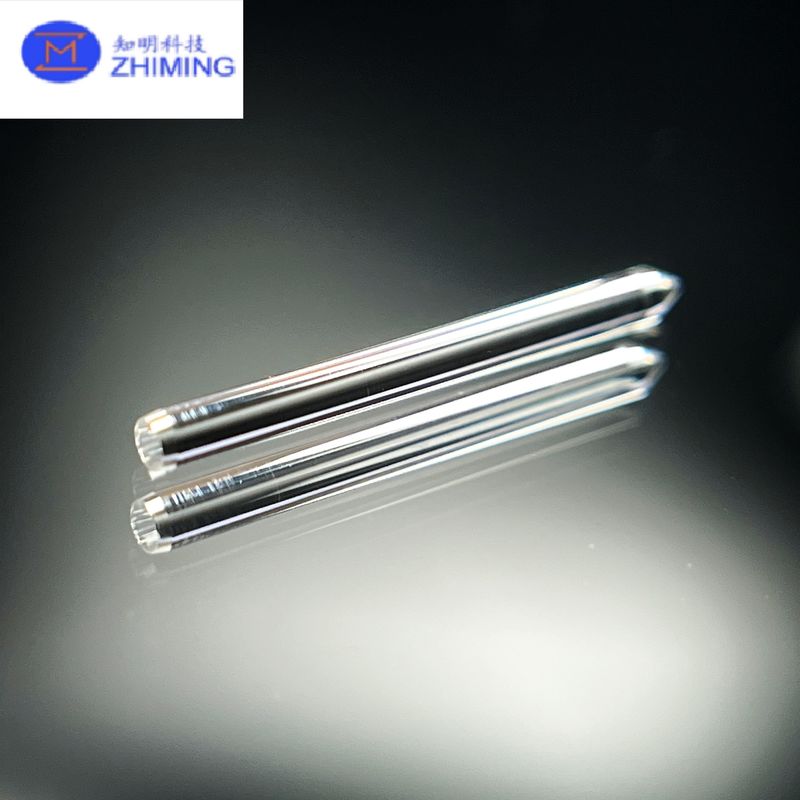

Introducción de la Varilla de Zafiro

La varilla de zafiro es un componente de zafiro de cristal único de alta pureza y fabricación de precisión, diseñado para satisfacer los exigentes requisitos de aplicaciones ópticas, mecánicas y científicas avanzadas. Elaborada a partir de óxido de aluminio de cristal único (Al₂O₃), esta varilla exhibe una dureza excepcional, transparencia óptica, estabilidad térmica y resistencia al desgaste, la corrosión y la alta presión.

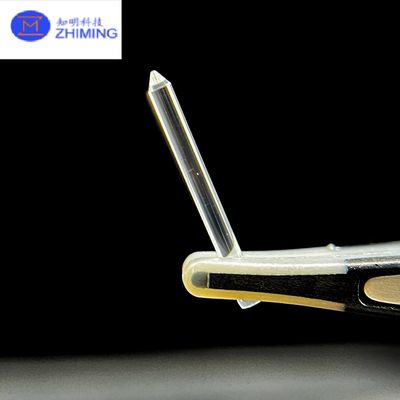

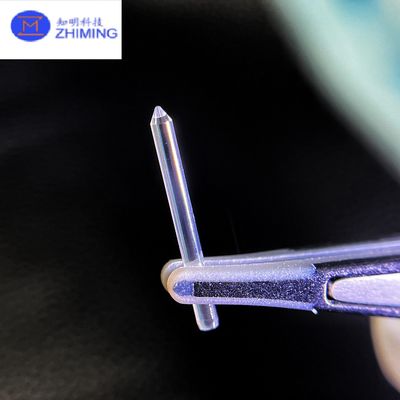

Lo que distingue a esta varilla de zafiro en particular es su geometría personalizada, que incluye una punta finamente cónica o afilada, lo que indica que está diseñada para aplicaciones específicas que requieren precisión dimensional y durabilidad extrema. Con una dureza solo superada por el diamante (Mohs 9), las varillas de zafiro se eligen a menudo sobre el vidrio o el cuarzo en entornos de alta tensión donde el fallo no es una opción.

Estas varillas se utilizan ampliamente en múltiples industrias como la aeroespacial, el procesamiento de semiconductores, la metrología, la fotónica, los dispositivos biomédicos y el procesamiento a alta temperatura, donde se requiere un rendimiento constante en condiciones extremas.

Principio de Producción de la Varilla de Zafiro

La fabricación de una varilla de zafiro implica tecnologías avanzadas de crecimiento de cristales y mecanizado de precisión para garantizar especificaciones exactas y superficies sin defectos. Los dos métodos más comunes utilizados para cultivar cristales de zafiro para la producción de varillas son:

1. Método Kyropoulos (KY)

El método KY se adopta ampliamente para cultivar cristales de zafiro a granel grandes y de alta calidad. Implica extraer lentamente un cristal semilla del óxido de aluminio fundido (Al₂O₃) dentro de un horno de alta temperatura. El proceso se controla cuidadosamente para regular el gradiente de temperatura, la velocidad de extracción y la velocidad de rotación, produciendo una boule de zafiro ópticamente isotrópica y estructuralmente estable. Una vez solidificada, la boule de zafiro se orienta, se corta y se mecaniza en varillas.

2. Método de Crecimiento por Película Definida por Bordes (EFG)

El método EFG es ideal para producir varillas, tubos y perfiles de zafiro con formas predefinidas. En esta técnica, una matriz (o conformador) se sumerge en un crisol lleno de zafiro fundido. El material fundido se extrae hacia arriba a través de la matriz por acción capilar y se cristaliza en una varilla sólida. Esto permite la producción continua de varillas con tolerancias dimensionales ajustadas y un procesamiento posterior mínimo.

Después del crecimiento del cristal, las varillas de zafiro se cortan a la longitud deseada utilizando sierras de diamante y se pulen con abrasivos ultrafinos para lograr acabados de grado óptico y características geométricas precisas como puntas afiladas o redondeadas, ranuras o transiciones escalonadas.

Características de la Varilla de Zafiro de la Varilla de Zafiro

-Alta resistencia, alta rigidez, alta anti-abrasión, alta anti-calor, alta anti-corrosión y altas características anti-plasma.

Debido a estas características, el zafiro de cristal único se utiliza ampliamente para piezas mecánicas de precisión.

-Constante dieléctrica estable, pérdida dieléctrica muy baja, buen aislamiento eléctrico.

El zafiro de cristal único se utiliza como material para sustratos en regiones de frecuencia súper alta. También se utiliza como material aislante y ventana de microondas. El zafiro de cristal único se ha vuelto indispensable en las industrias electrónicas.

-Excelente transmisión de luz.

El zafiro de cristal único se utiliza para varios tipos de equipos de vacío, ventanas en hornos de reacción, ventanas de escáner y tapas para comunicación óptica debido a sus excelentes características mecánicas y resistencia al calor.

-Buena conductividad térmica y alta resistencia al calor.

La excelente conductividad térmica a bajas temperaturas permite que el zafiro de cristal único se utilice como material transparente en muchos campos diversos que requieren conducción térmica y radiación de calor.

Parámetros de la varilla de zafiro

Aplicaciones de la Varilla de Zafiro

Las varillas de zafiro personalizadas se implementan en una amplia variedad de campos de vanguardia debido a su combinación única de características físicas, térmicas y ópticas:

1. Semiconductores y Electrónica

• Se utilizan como pasadores de alineación, soportes de obleas o puntas de prueba en la fabricación de semiconductores.
• Sirven como varillas de referencia o espaciadores dentro de las cámaras de deposición y grabado debido a su inercia y resistencia térmica.

​

2. Instrumentación Científica

• Las varillas de zafiro con punta afilada son ideales para herramientas de alineación óptica, sondas de espectroscopía o mediciones basadas en puntas (como las de microscopía de fuerza atómica).
• Se utilizan en sistemas de alto vacío y configuraciones criogénicas para aislamiento y soporte mecánico.

​

3. Sistemas Ópticos

• Las varillas de zafiro con superficies pulidas ópticamente se utilizan en sistemas láser como guías de haz, conductos de luz o lentes protectoras.
• Sirven como componentes en sistemas ópticos IR/UV debido a su amplio espectro de transmisión (150 nm a 5500 nm).

​

4. Dispositivos Biomédicos

• Las varillas de zafiro biocompatibles y químicamente inertes se utilizan en dispositivos implantables, instrumentos quirúrgicos y herramientas endoscópicas.
• Su transparencia permite la integración con sistemas de fibra óptica o sensores dentro del cuerpo humano.

​

5. Aeroespacial y Defensa

• Las varillas de zafiro sirven como componentes estructurales y ópticos en aviones, satélites y sistemas ópticos de grado militar debido a su robustez, bajo peso y resistencia a la radiación.

​

6. Entornos de Alta Temperatura

• Su capacidad para soportar temperaturas superiores a 1800 °C y entornos corrosivos los hace adecuados para su uso en hornos, sensores térmicos e investigación energética.

​

Preguntas Frecuentes (FAQ) de la Varilla de Zafiro

P1: ¿Qué hace que las varillas de zafiro sean superiores a las varillas de cuarzo, vidrio o cerámica?
A1: El zafiro ofrece una combinación única de propiedades: dureza extrema (Mohs 9), alta transmisión óptica de UV a IR medio, excelente resistencia química y conductividad térmica superior. Supera al cuarzo y la cerámica en aplicaciones donde se requiere claridad óptica e integridad estructural.

P2: ¿Se puede personalizar la varilla de zafiro en forma, longitud o diámetro?

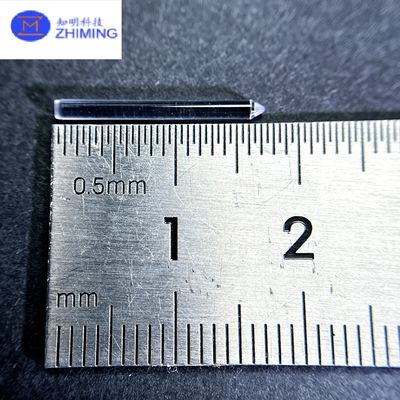

A2: Sí. Las varillas de zafiro se pueden personalizar en términos de diámetro exterior (típicamente 0,3 mm a 20 mm), longitud (hasta 200 mm o más) y geometría de la cara final (plana, abovedada, cónica, roscada). El acabado de la superficie, la tolerancia y la orientación (plano C, plano A, plano R) también se pueden adaptar.

P3: ¿La varilla de zafiro está pulida ópticamente o simplemente rectificada mecánicamente?
A3: Dependiendo de la aplicación, las varillas se pueden suministrar en estados rectificados mecánicamente o pulidos ópticamente. Para aplicaciones ópticas o láser, recomendamos el pulido óptico de doble cara con una planitud mejor que λ/10.

P4: ¿En qué tipo de entornos pueden operar las varillas de zafiro?
A4: Las varillas de zafiro pueden soportar alto vacío, temperaturas criogénicas, ácidos y bases corrosivos, campos de alta radiación y temperaturas de hasta 2000 °C. Son ideales para entornos extremos.

P5: ¿Estas varillas son compatibles con sistemas infrarrojos o ultravioletas?
A5: Absolutamente. El zafiro transmite longitudes de onda desde aproximadamente 150 nm (UV) hasta 5,5 µm (IR medio), lo que lo convierte en una opción popular para sistemas ópticos IR y UV.

P6: ¿Cuánto tiempo se tarda en producir una varilla de zafiro personalizada?
A6: El tiempo de producción estándar para varillas personalizadas es típicamente de 2 a 4 semanas, dependiendo de la complejidad, la cantidad y los requisitos de acabado. Los servicios urgentes pueden estar disponibles.

P7: ¿Qué tolerancias puede lograr?
A7: Se pueden lograr tolerancias dimensionales de ±0,01 mm y rugosidad superficial <5 nm Ra para aplicaciones de alta precisión.

Productos relacionados

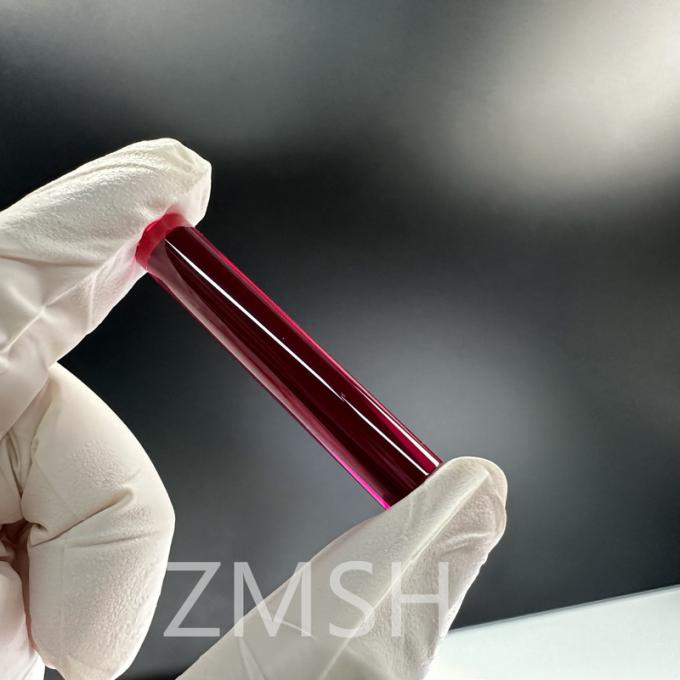

Tecnología láser de varilla de rubí Instrumentos médicos hechos de zafiro sintético Dia 1×7cm
