Descripción general del producto

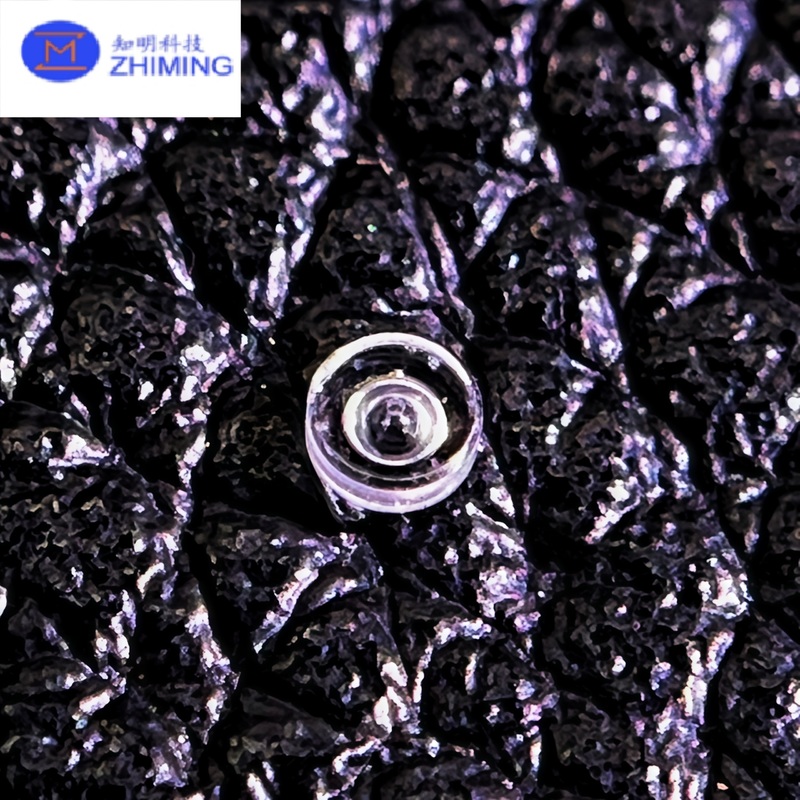

Los componentes de zafiro transparente de orificio pasante son piezas ópticas y estructurales de precisión fabricadas con óxido de aluminio monocristalino (Al₂O₃). Con una excelente claridad óptica y una resistencia mecánica inigualable, estos componentes combinan transparencia, dureza y resistencia química, lo que los hace ideales para entornos exigentes. El diseño de orificio pasante permite una alineación precisa, el paso de fluidos o funciones de montaje en conjuntos ópticos, mecánicos y electrónicos.

El zafiro es superado solo por el diamante en dureza, con una clasificación Mohs de 9, lo que garantiza una resistencia excepcional al desgaste y durabilidad. Su alta transmitancia desde longitudes de onda ultravioleta (UV) hasta infrarrojas (IR) y su excelente conductividad térmica hacen que el zafiro transparente sea un material preferido para sistemas ópticos y mecánicos de alto rendimiento.

Características principales

• Alta claridad óptica: Excelente rango de transmisión de 200 nm a 5000 nm, adecuado para aplicaciones UV, visibles e IR.

• Dureza extrema: La dureza Mohs 9 proporciona una excelente resistencia al rayado y a la abrasión.

• Alta resistencia y estabilidad: Mantiene la integridad óptica y mecánica a altas temperaturas y presiones.

• Inercia química: Resistente a ácidos, álcalis y entornos de plasma.

• Mecanizado de precisión: Los orificios pasantes se pueden hacer mediante perforación láser, mecanizado ultrasónico o rectificado con diamante con una tolerancia a nivel de micrómetro.

• Amplio rango de temperatura de funcionamiento: Estable desde −180°C hasta 2000°C en vacío o atmósferas inertes.

Aplicaciones

1. Sistemas ópticos:
   Se utiliza en ventanas ópticas, lentes o carcasas que requieren transmisión de luz y alineación de orificios pasantes para la integración mecánica o fotónica.

2. Equipos semiconductores:
   Sirve como ventanas de observación, soportes de obleas o soportes aislantes donde la transparencia y la resistencia al calor son fundamentales.

3. Aeroespacial y defensa:
   Integrado en sensores, cúpulas infrarrojas y sistemas de puntería láser donde se requiere durabilidad y claridad óptica.

4. Instrumentos médicos y analíticos:
   Adecuado para celdas espectroscópicas, cubetas de flujo continuo o cámaras de muestra resistentes a la presión.

5. Maquinaria industrial y de precisión:
   Se utiliza en guías resistentes al desgaste, bujes y dispositivos de alineación donde los orificios pasantes facilitan el montaje o el paso de fluidos.

Especificaciones técnicas (típicas)

Proceso de fabricación

Las piezas de zafiro de orificio pasante se fabrican mediante orientación precisa de cristales, corte con diamante, pulido y procesamiento de microorificios. Técnicas avanzadas como la perforación láser, el mecanizado ultrasónico y el pulido mecánico asistido químicamente garantizan un control dimensional ajustado y superficies internas lisas. Los productos finales se inspeccionan mediante interferometría y microscopía óptica para garantizar una calidad óptica y mecánica superior.

Ventajas

• Alta transparencia en una amplia gama espectral

• Excelente resistencia al choque térmico y al desgaste

• Larga vida útil incluso en entornos hostiles

• Geometría y dimensiones de los orificios personalizables

• Ideal para la integración óptica-electromecánica

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja del zafiro de orificio pasante en comparación con el vidrio o el cuarzo?
A1: El zafiro ofrece mucha mayor dureza, resistencia a la temperatura y durabilidad química que el vidrio o el cuarzo, lo que lo hace adecuado para condiciones extremas y conjuntos ópticos de alta precisión.

P2: ¿Se pueden hacer orificios pasantes muy pequeños?
A2: Sí. Con la perforación láser o ultrasónica, se pueden lograr orificios pasantes de tan solo 0,1 mm con una tolerancia ajustada y una microfisuración mínima.

P3: ¿Hay disponible un revestimiento antirreflectante?
A3: Sí. Se pueden aplicar recubrimientos AR o capas metalizadas según los requisitos de longitud de onda y aplicación.

P4: ¿Qué formas están disponibles?
A4: Están disponibles geometrías personalizadas redondas, cuadradas, rectangulares e irregulares. También se pueden producir diseños de múltiples orificios o avellanados.
