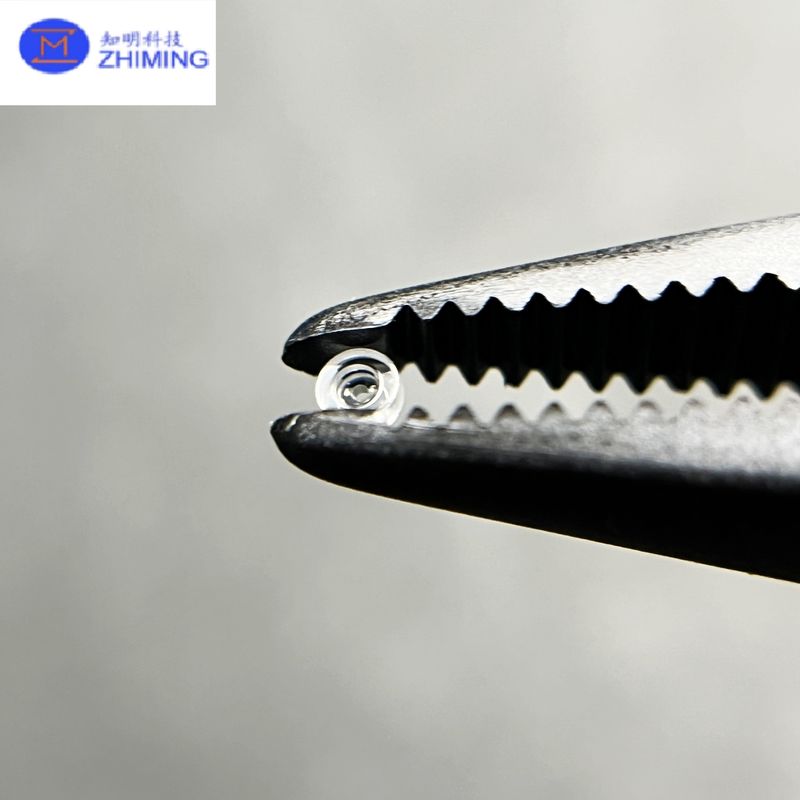

El suero de zafiro a través del agujero Los rodamientos ópticos de precisión personalizados

El...El safir tiene un rodamiento a través de un agujeroes un componente de alta precisión, resistente al desgaste y ópticamente estable diseñado para sistemas de control de movimiento y micro-mecánicos exigentes.Aprovechando la excepcional dureza y estabilidad química del zafiro de cristal único, estos rodamientos personalizados ofrecen una durabilidad a largo plazo, una rotación ultra suave y un rendimiento excepcional en entornos duros o de alta limpieza.

Nuestra fábrica proveerodamientos de zafiro con orificio a través totalmente personalizados, que cubre el tamaño del agujero, el diámetro exterior, el grosor, el chanfrado, los grados de precisión y el acabado de la superficie para satisfacer los requisitos de los instrumentos ópticos, los husillos de alta velocidad, los dispositivos de medición,y equipos de semiconductores.

Características del producto

1Dureza superior y resistencia al desgaste

Las filas de zafiro9 en la escala de Mohs, lo que le permite mantener una precisión dimensional y una superficie pulida incluso bajo fricción continua, alta carga o operación prolongada.

2. Precisión dimensional ultra alta

Se pueden lograr tolerancias estrictas con el mecanizado CNC, el laminado de precisión y la perforación ultrasónica:

• Tolerancia del diámetro del agujero: ±0,005·0,02 mm

• La cilindricidad se reduce a 0,01 mm

• La rugosidad de la superficie (Ra): < 0,02 μm

Esto garantiza un rendimiento de rotación excepcionalmente suave.

3Excelente estabilidad química y térmica

El zafiro mantiene propiedades mecánicas bajo condiciones extremas:

• Resistencia a las temperaturas: 1.000°C+

• Resistencia al ácido/alcalino

• No hay deformación, no hay micro-desgaste de partículas

Ideal para aplicaciones de salas limpias, ópticas y semiconductores.

4Geometría personalizable

Apoyamos especificaciones personalizadas:

• Tamaño del agujero

• Diámetro exterior y grosor

• Las demás piezas de acero

• Superficies pulidas, mateas o con doble acabado

• Interfaz de metalización o unión opcional

Tecnología de fabricación

Perforación de precisión (perforación ultrasónica / perforación con láser)

Crea agujeros verticales suaves con un mínimo de astillamiento y un control dimensional ajustado.

Labrado y pulido de doble cara

Asegura la planitud, el paralelismo y la rugosidad de la superficie que cumplen con los requisitos ópticos.

Profilamiento CNC y chanfrado

Proporciona formas exteriores personalizadas y bordes precisos para una mejor compatibilidad del montaje.

Aplicaciones

Los rodamientos de hueco de zafiro se utilizan ampliamente en:

• Instrumentos ópticos√ cardas, conjuntos de escaneo, módulos giratorios de precisión

• Dispositivos de medición de alta precisión- indicadores de marcado, micro-mecanismos

• Equipos de semiconductores y MEMS componentes de posicionamiento y guía

• Dispositivos médicos- bombas, micro-rotores e instrumentos analíticos

• Aeroespacial y defensa- estructuras micro-mecánicas ligeras y estables

• Reloj mecánico de lujo muy baja fricción y larga vida útil

Especificaciones típicas (customizables)

Ventajas de elegir nuestros rodamientos de zafiro personalizados

• Mecanizado y pulido interno de cristales

• Más de 10 años de fabricación de componentes de zafiro

• Prototipos rápidos disponibles

• Inspección óptica y dimensional estricta (interferómetro, CMM, medidor de rugosidad)

• Capacidad estable de producción en serie

Preguntas frecuentes

P1: ¿Puede personalizar las formas de agujeros no estándar (ovalado, escalonado, cónico)?

Ofrecemos ultrasonido, CNC y mecanizado láser para agujeros de forma especial.

P2: ¿Cuál es el tamaño mínimo del agujero disponible?

Podemos lograr0.2 mmmicro-agujeros dependiendo del grosor y la relación de aspecto.

P3: ¿Pueden los rodamientos de zafiro sustituir a los de metal o cerámica?

Para entornos de baja fricción, alta precisión y ultralimpieza, los rodamientos de zafiro superan al metal y la cerámica común.

P4: ¿Provee usted rodamientos de rubí a través de agujeros?

Sí, además del zafiro incoloro, hay rubí y zafiro azul.
