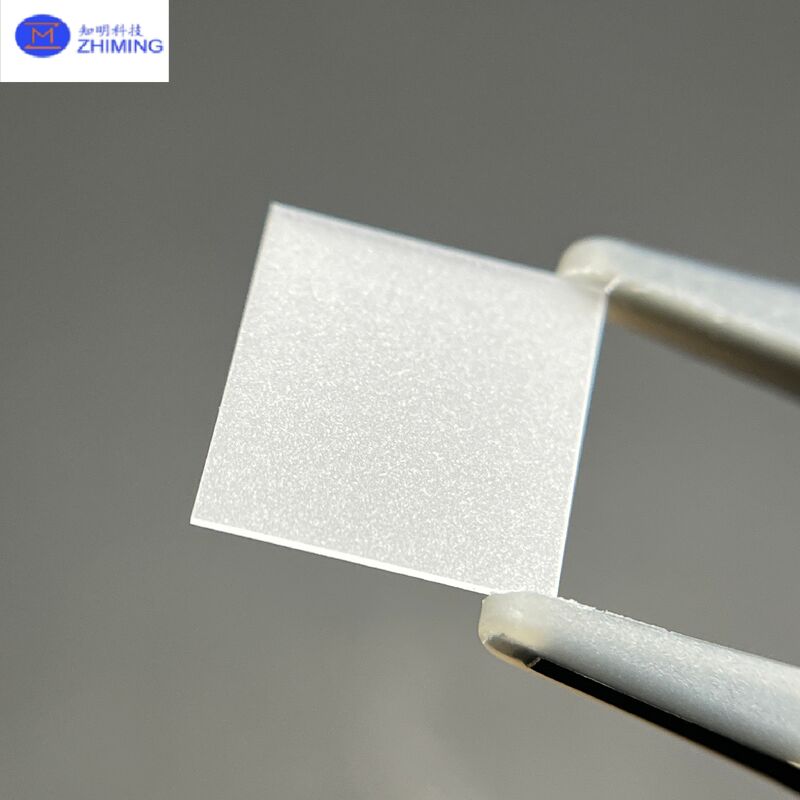

Las placas personalizadas de zafiro con una superficie pulida de un solo lado son componentes ópticos y estructurales de alta precisión fabricados a partir de óxido de aluminio de cristal único de primera calidad (Al2O3).Debido a su excepcional dureza, excelente transmisión óptica, alta resistencia térmica y estabilidad química, las placas de zafiro se han vuelto indispensables en sistemas ópticos avanzados, procesamiento de semiconductores,equipos industriales de alta gamaEl diseño pulido de un solo lado (comúnmente denominadode un solo pulidoo biencon un acabado de espejo de un solo lado) ofrece una solución rentable pero altamente funcional para aplicaciones que requieren una sola superficie óptica.

A diferencia de los componentes pulidos de doble cara, las placas de zafiro pulidas de un solo lado conservan una superficie óptica altamente refinada mientras que el lado opuesto permanece laminado o semiacabado.Esta configuración se utiliza ampliamente en escenarios tales como ventanas de protección, superficies de entrada de luz, cubiertas de sensores, accesorios de inspección y placas de soporte estructural,donde sólo una superficie experimenta interacción óptica mientras que la otra sirve como interfaz de montaje o unión.

Características del material

El zafiro es uno de los materiales ópticos más duros disponibles, ocupando el puesto 9 en la escala de Mohs, solo superado por el diamante.Esta dureza excepcional garantiza resistencia a los arañazos a largo plazo y durabilidad en ambientes hostilesAdemás, el zafiro presenta una excelente transmisión de longitudes de onda ultravioleta (UV) a infrarroja (IR), lo que lo hace adecuado para aplicaciones ópticas de banda ancha.

Su alta conductividad térmica y su punto de fusión (~2050°C) permiten que el zafiro funcione constantemente en condiciones de alta temperatura.y la mayoría de los disolventesEstas propiedades combinadas dan como resultado un material duradero, estable y multifuncional adecuado para campos de ingeniería de precisión.

Características clave del producto

1. Polido óptico unilateral

La superficie pulida puede alcanzar niveles de rugosidad tan bajos como Ra < 1 nm, proporcionando una alta claridad,Esto garantiza la compatibilidad con los sistemas ópticos que requieren una precisión de superficie estricta, como los instrumentos láser y los equipos de imagen.

2Alta resistencia mecánica

Las placas de zafiro personalizadas pueden soportar impactos mecánicos extremos y desgaste abrasivo.y estabilidad estructural incluso en equipos industriales de trabajo continuo.

3Excelente estabilidad térmica y química

El zafiro mantiene un rendimiento estable bajo altas cargas térmicas, ciclos de temperatura rápidos y exposición a sustancias químicas corrosivas.ventanas de inspección de alta temperatura, y componentes ópticos para entornos adversos.

4Capacidad de personalización completa

Las dimensiones, las formas, los ángulos de corte (plano C, plano A, plano R), las tolerancias de grosor, los grados de planitud, las dimensiones de la camada y la rugosidad de la superficie son todos personalizables.Perforación por ultrasonidosEl diseño de las ranuras, escalones, ranuras y bordes está disponible en base a dibujos.

Especificaciones típicas (completamente personalizables)

Aplicaciones

Sistemas ópticos y láser

Las placas de zafiro pulidas de una sola vez se utilizan ampliamente como ventanas de protección para láseres, sensores ópticos y sistemas de imágenes.mientras que el lado sin pulir sirve como superficie de unión o de montaje.

Instrumentación de precisión

Estas placas actúan como puntos de vista, ventanas de detección y componentes de interfaz de inspección en sistemas de metrología industrial.La resistencia al arañazo y la estabilidad del zafiro lo hacen ideal para entornos de medición de precisión a largo plazo.

Equipo de semiconductores

La resistencia térmica del zafiro y su inertitud química permiten su uso en herramientas de inspección de obleas, accesorios de prueba, estaciones de sonda y ventanas de protección de cámaras.

Protección contra el ambiente hostil

Las placas de zafiro resisten la arena, el polvo, los productos químicos, las altas temperaturas y los golpes mecánicos mejor que la mayoría de los materiales de vidrio, lo que las hace ideales para la industria aeroespacial, cámaras submarinas,y sistemas de alta presión.

Electrónica de consumo

Las ventanas de cámaras de zafiro, las placas de cubierta y las cubiertas de sensores biométricos se benefician de la naturaleza a prueba de arañazos del zafiro de un solo cristal.

Ventajas del pulido de un solo lado

1. Solución rentableen comparación con las placas doblemente pulidas.

2. Ideal para aplicacionescuando solo se requiera una interfaz óptica.

3. Mejor compatibilidad de la uniónpara el lado mate o lapeado.

4. Flexibilidad en el montaje, especialmente para sujeción mecánica o montaje adhesivo.

5. Reflexión de la luz reducidaen el lado no pulido en algunos diseños ópticos.

Preguntas frecuentes

P1: ¿Se pueden hacer placas de zafiro extremadamente delgadas?
Sí, podemos producir placas de zafiro hasta 0,15 ∼0,2 mm dependiendo del tamaño, las piezas más delgadas se pueden evaluar según los dibujos y los requisitos de tolerancia.

P2: ¿Apoya formas complejas o micro mecanizado?
Apoyamos el corte con láser, perforación ultrasónica, forma rectangular o de contorno, ranuras, agujeros ciegos, escalones y agujeros.

P3: ¿Qué rango de longitud de onda transmite el zafiro?
El zafiro ofrece una excelente transmisión de 150 nm (UV) a más de 5 μm (IR), lo que lo hace adecuado para sistemas ópticos UV, visibles y cercanos a IR.
