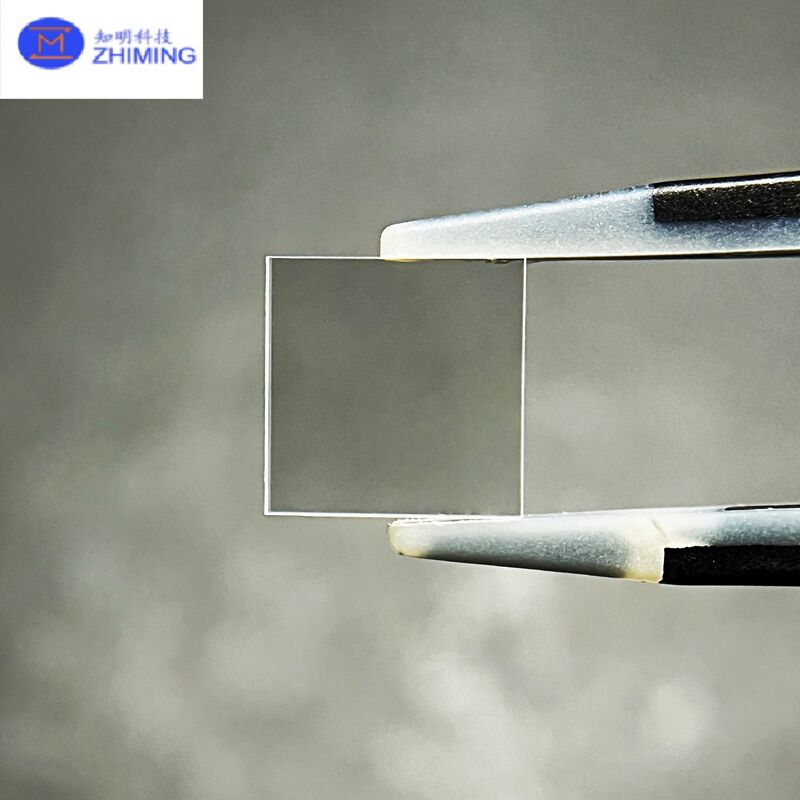

Placa cuadrada de zafiro a medida (polida de dos lados)

Las placas cuadradas de zafiro personalizadas con pulido óptico de doble cara son componentes de alta precisión fabricados con óxido de aluminio de cristal único de primera calidad (Al2O3).excelente transmisión ópticaEl zafiro es uno de los materiales más fiables utilizados en aplicaciones ópticas e industriales avanzadas.El pulido de doble cara garantiza que ambas superficies de la placa alcancen una rugosidad y una planitud de grado espejo, lo que hace que la pieza sea adecuada para aplicaciones que requieren una transmisión de luz precisa, baja dispersión y alta precisión geométrica.

En comparación con las placas pulidas de un solo lado, las placas cuadradas de zafiro pulidas de dos lados ofrecen una mayor simetría, un mejor paralelismo, una mayor planitud y una superior uniformidad óptica.Se utilizan ampliamente en sistemas láser, ventanas ópticas, instrumentos científicos, equipos de semiconductores, dispositivos de espectroscopia y ventanas de observación en ambientes hostiles.

1Características del material

El zafiro es una forma de cristal único de corindón y se encuentra entre los materiales ópticos más duros disponibles, ocupando el puesto 9 en la escala de Mohs.Sus propiedades lo hacen ideal para la estabilidad a largo plazo en ambientes exigentes.

Las principales ventajas de los materiales incluyen:

• las condiciones de trabajoTransmisión espectral ultra ancha:
El zafiro es transparente desde 150 nm (ultravioleta profunda) hasta más de 5,5 μm (IR), lo que permite aplicaciones multiespectrales.

• Resistencia mecánica excepcional:
La alta resistencia a la compresión, la resistencia a la flexión y la resistencia a la abrasión garantizan la durabilidad bajo una carga mecánica pesada o un desgaste continuo.

• Estabilidad química superior:
Resistente a ácidos, álcalis y la mayoría de los disolventes químicos, por lo que es adecuado para ambientes corrosivos y de alta presión.

• Alta estabilidad térmica:
El zafiro soporta temperaturas de hasta 1600 ° C en atmósferas inertes y conserva la integridad estructural bajo rápidos cambios térmicos.

2Características del producto (polido de doble cara)

1) Polvo óptico de doble cara de alta precisión

Ambas superficies están pulidas con una calidad óptica, con una rugosidad de superficie tan baja como Ra < 1 nm. Esto reduce la dispersión, mejora la claridad óptica,y admite sistemas de láser o imágenes de alta precisión.

2) Excelente planitud y paralelismo

El pulido de doble cara admite la eliminación de material simétrico, lo que permite grados de planitud altos como λ/4, λ/8, λ/10, o incluso λ/20 a petición.005 mm para aplicaciones que impliquen interferencias, las cavidades láser, o la medición de alta precisión.

3) Alta uniformidad óptica

La uniformidad del espesor y la calidad de la superficie garantizan un rendimiento óptico fiable con una distorsión mínima del frente de onda, crucial en la metrología de precisión y la investigación científica.

4) Fuerte durabilidad ambiental

La dureza, la estabilidad térmica y la resistencia química del zafiro hacen que las placas sean adecuadas para la exposición a largo plazo a condiciones abrasivas, a altas temperaturas o corrosivas.

5) Diseño totalmente personalizable

Las formas personalizadas, las dimensiones, el chanfrado, las tolerancias de grosor, la orientación (plano C, plano A, plano R) y las opciones de recubrimiento (AR, IR, AF) están disponibles para diversas aplicaciones.

3Especificaciones estándar (totalmente personalizables)

4. Ámbitos de aplicación

1) Sistemas láser de alta potencia

Las placas de zafiro doblemente pulidas proporcionan una excelente transmisión y baja dispersión para ventanas láser, sistemas de entrega de haz y componentes ópticos de alta energía.

2) Medición óptica e interferometría

Gracias a su extremadamente alta planitud y paralelismo, son ideales para interferómetros, cavidades de Fabry-Pérot, etalones, equipos de medición del frente de onda y planos ópticos de precisión.

3) Instrumentos científicos y de laboratorio

Se utiliza como ventanas de visualización, sustratos de muestras, óptica de inspección y cubiertas protectoras en equipos de espectroscopia, imágenes y análisis.

4) Semiconductores y equipos industriales

Aplicable en hornos de alta temperatura, cámaras de plasma, herramientas de inspección de obleas y sensores de precisión debido a su resistencia al calor y a los productos químicos.

5) Medio ambiente hostil y ventanas de protección

La resistencia inigualable del zafiro lo hace adecuado para cámaras aeroespaciales, instrumentos submarinos, dispositivos de inspección de yacimientos petrolíferos y ventanas de observación de alta presión.

6) Óptica para consumidores de gama alta y miniatura

Se utiliza para micro-óptica, sensores biométricos, ventanas de pequeña apertura y placas de protección en miniatura personalizadas.

5Ventajas de las placas de zafiro pulidas de doble cara

1. Rendimiento óptico superiorpara aplicaciones de transmisión, imágenes y láser

2. Revestimiento de espejo de doble caraasegura la simetría y el error de frente de onda bajo

3. Alta durabilidadcontra impactos físicos, arañazos y desgaste

4. Excelente compatibilidadcon recubrimientos y procesos de unión

5. Ideal para ensamblajes de precisiónque requieren una geometría apretada y una consistencia óptica

6. Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el zafiro pulido de una sola cara y el doble lado?
El zafiro pulido de doble cara tiene ambas superficies acabadas con calidad óptica, ofreciendo una mayor planitud, paralelismo y uniformidad óptica, ideal para sistemas ópticos de alta precisión.Las placas pulidas de un solo lado son más rentables cuando solo se requiere una superficie óptica.

P2: ¿Qué tan delgadas pueden ser las placas cuadradas de zafiro?
Podemos fabricar placas tan delgadas como 0,20 mm, dependiendo del tamaño.

P3: ¿Ofrece recubrimientos?
Sí. AR (lado único o doble), AF (anti-huella digital), revestimientos IR y películas metálicas están disponibles.
