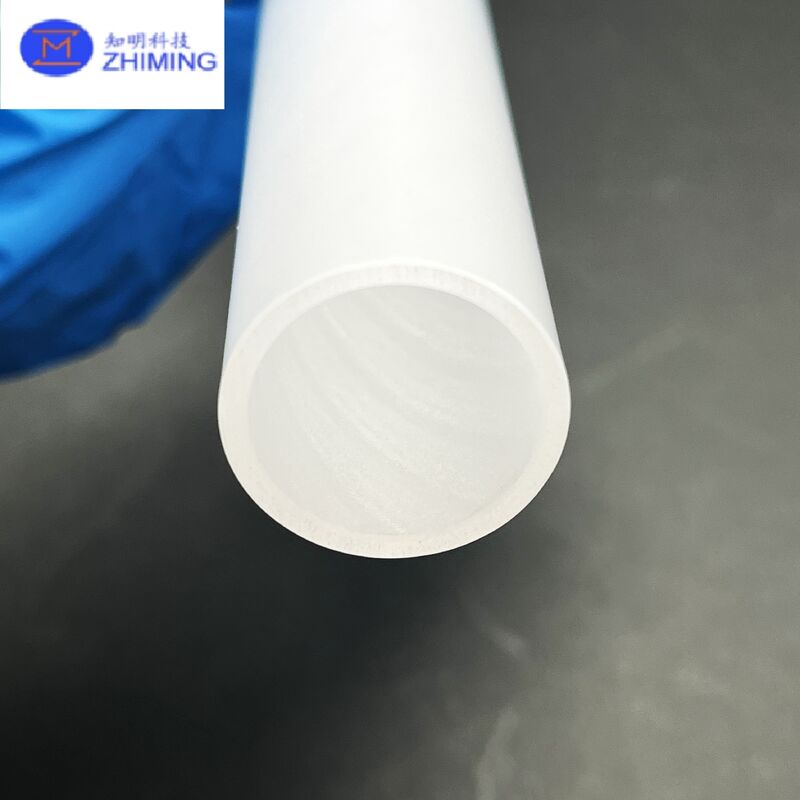

Tubo de zafiro EFG (superficie sin pulir) para semiconductores ópticos de precisión

El...El tubo de zafiro EFG (crecimiento de película definida por borde)es un componente monocristalino de óxido de aluminio producido mediante el proceso avanzado de crecimiento de cristales EFG.A diferencia de los métodos convencionales de fabricación de zafiro que se basan en el corte de cristales a granel y el posterior mecanizado, la técnica EFG permite la formación directa de estructuras de zafiro largas, uniformes y huecas.y ofrece una alta integridad estructural adecuada para entornos industriales exigentes.

Este producto presenta unsuperficie interior y exterior sin pulir (en estado de crecimiento), conservando la textura cristalina natural formada durante el proceso de crecimiento del EFG. Se adapta a una amplia gama de aplicaciones en las que no se requiere transparencia óptica sino una durabilidad extrema,resistencia química, y la estabilidad térmica son críticas.

1Ventajas clave del material

Zafiro monocristalino de alta pureza (99,99% Al2O3)

El tubo está hecho de cristal de zafiro de alta pureza, con excelentes propiedades físicas:

• Dureza de Mohs de 9 para una excelente resistencia a la abrasión

• Alta resistencia a la compresión y rigidez estructural

• Estabilidad dimensional excepcional incluso a temperaturas elevadas

• Inertitud química completa frente a ácidos, álcalis y gases de proceso de alta pureza

Estas características hacen que el tubo de zafiro sin pulir sea mucho más duradero y estable que el cuarzo, la cerámica, los metales o las alternativas del vidrio.

2. Superficie sin pulir (como se ha cultivado) Funcional y rentable

El tubo de zafiro de EFG sin pulir conserva elsuperficie de cristal natural mateEsto trae varias ventajas de ingeniería:

• Costo de producción más bajoEvita costosos procesos de acabado óptico

• Adhesión superficial más fuerteIdeal para recubrir, metalizar o unir

• Reducción del estrés internoNo se introduce ninguna tensión posterior a la mecanización

• Apto para funciones estructurales y de protecciónen lugar de la transmisión óptica

• Procesamiento secundario más fácilLos clientes pueden realizar el post pulido sólo en las secciones críticas si es necesario

Esto hace que el tubo sin pulir sea especialmente adecuado para componentes de hornos, transporte químico y equipos de procesamiento de semiconductores.

3Ventajas del proceso de crecimiento del FEI

En comparación con los tubos cortados en el eje C, el zafiro cultivado en KY o los cilindros de zafiro mecanizados, el método EFG ofrece:

• Largas longitudes continuas de los tubos(hasta 1000 mm o más)

• Excelente uniformidad del grosor de la pared

• Concentricidad superiordebido a la formación simultánea de paredes internas y externas

• Diseño de geometría flexible: tubos redondos, cuadrados, ovalados, de varios orificios

• Mayor rendimiento y mejor rendimiento de los costes

Estas ventajas hacen de los tubos de zafiro EFG una opción preferida para los clientes industriales que requieren componentes cristalinos confiables, consistentes y personalizables.

4. Alta temperatura y estabilidad química

La robustez física del zafiro permite que el tubo resista:

• > 1500°C en entornos oxidantes

• > 2000°C en atmósferas inertes o en vacío

• Ciclos térmicos rápidossin agrietamiento

• Exposición a largo plazo a medios corrosivos, incluidos:

  • Ácidos clorhídrico, sulfúrico y nítrico

  • Alcalinos fuertes como NaOH y KOH

  • Gasos que contienen cloro

  • Atmosferas de plasma e iones reactivos

Este nivel de resistencia no tiene igual el cuarzo, la cerámica técnica o la mayoría de los metales especiales.

5Aplicaciones típicas

Gracias a su excelente combinación de propiedades térmicas, químicas y mecánicas, el tubo de zafiro EFG sin pulir se utiliza ampliamente en:

Equipo de semiconductores y optoelectrónica

• Los tubos de protección MOCVD/PECVD

• Cámaras de reacción de alta temperatura

• Sillones de protección con láser y LED

• Componentes de tuberías resistentes al plasma

Procesos industriales a altas temperaturas

• Tubos de protección para hornos

• Componentes de blindaje del termopar

• Canales de flujo de vapor y gas químicos

Manejo de fluidos químicos y corrosivos

• Tubo resistente a los ácidos y alcalinos

• Transporte de fluidos de alta pureza

• Sistemas de distribución de gases oxidantes

Componentes mecánicos y estructurales

• Sleeves y forros resistentes al desgaste

• Elementos aislantes de alta resistencia

• Estructuras de apoyo en entornos adversos

Equipo científico y de vacío

• Puertos de observación del sistema de vacío

• Cámaras de ensayo resistentes a la corrosión

• Construcciones de contención a alta temperatura

6. Especificaciones personalizables

Ofrecemos una amplia gama de opciones de personalización:

• Diámetro exterior (OD):3 ̊80 mm

• Diámetro interno (ID):1 ̊70 mm

• El espesor de la pared:1 ̊10 mm

• Duración:hasta 1000 mm

• Sección transversal:redondo / cuadrado / oval / multicanal

• Terminado TerminadoNo pulido / molido / chanfrado

• Condición de la superficie:en estado de cultivo (sin pulir) o semiacabado

• Orientación de cristal:orientación estándar del EFG

Las muestras de ingeniería personalizadas y los lotes de producción en masa están disponibles.

7¿Por qué elegir tubos de zafiro EFG sin pulir?

• Más económico en comparación con los tubos de zafiro pulido

• Alta integridad estructural y larga vida útil

• Apto para temperaturas extremas y entornos corrosivos

• Ideal para aplicaciones mecánicas, químicas y de protección

• Compatibles con los procesos de mecanizado y recubrimiento a continuación

Las preguntas más frecuentes EFG tubo de zafiro (sin pulir)

1¿Qué es un tubo de zafiro EFG?

Un tubo de zafiro EFG es un componente hueco de óxido de aluminio de un solo cristal fabricado utilizando el método de crecimiento de película definida por el borde.,ofreciendo una excelente estabilidad dimensional y un espesor de pared uniforme.

2¿Cuál es la diferencia entre tubos de zafiro sin pulir y pulidos?

• Sin pulir (en estado de cultivo):La superficie del tubo mantiene la textura natural de cristal mate, adecuada para aplicaciones mecánicas, químicas y de alta temperatura.

• Las demás partidas:La superficie es molienda ópticamente y pulida para obtener transparencia, utilizada para aplicaciones ópticas o de imágenes.
  Los tubos sin pulir son significativamente más rentables.

3¿Cuáles son las ventajas de usar zafiro en lugar de cuarzo o cerámica?

El zafiro ofrece superior:

• Dureza (Mohs 9)

• Resistencia a altas temperaturas (> 1500°C)

• Resistencia química a ácidos, álcalis, plasma y disolventes

• Resistencia mecánica y resistencia al desgaste

• Larga duración de servicio

Supera al cuarzo y a la mayoría de las cerámicas técnicas en ambientes hostiles.

4¿Puede el tubo sin pulir soportar ambientes de alta temperatura?

Sí, los tubos de zafiro pueden operar en:

• Ya está.1500 °Cen atmósfera oxidante

• Hasta2000°Cen condiciones inertes/vacío
  También tienen una excelente resistencia al choque térmico.
