Descripción general del producto

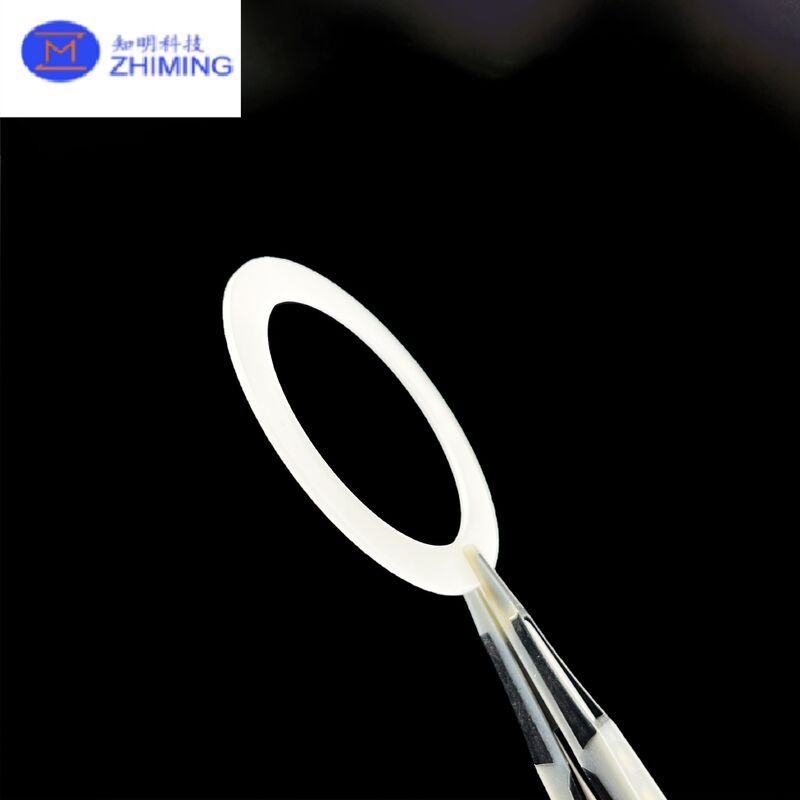

Los espaciadores de zafiro personalizados, también conocidos como calzas o arandelas de zafiro, son componentes mecanizados de precisión hechos de óxido de aluminio monocristalino (Al₂O₃, 99,99%). Estos espaciadores están diseñados para aplicaciones que exigen alta resistencia mecánica, estabilidad dimensional y excelente resistencia a productos químicos, calor y desgaste.

A diferencia de las ventanas de zafiro de grado óptico, estos espaciadores se suministran con un acabado sin pulir, lo que los hace ideales para soporte estructural, mecánico y térmico en lugar de transmisión óptica.

La dureza Mohs de 9 del zafiro y su excepcional durabilidad térmica y química hacen que los espaciadores sin pulir sean una opción robusta para herramientas de semiconductores, instrumentos de precisión y dispositivos especiales donde la fiabilidad a largo plazo es esencial.

Características principales

• Acabado sin pulir
  La superficie está lapeada o rectificada sin pulido óptico; adecuada para aplicaciones estructurales no ópticas.

• Dureza ultra alta
  La dureza Mohs 9 proporciona una excelente resistencia al desgaste en comparación con el vidrio, el cuarzo o la cerámica.

• Resistencia mecánica excepcional
  La alta resistencia a la compresión y la rigidez garantizan la estabilidad bajo carga.

• Estabilidad térmica
  Temperatura de trabajo hasta 1600°C en el aire y 2000°C en vacío o entornos inertes.

• Resistencia química
  Inerte a la mayoría de los ácidos, álcalis, plasma y disolventes, ideal para entornos industriales agresivos.

• Formas personalizables
  Disponibles en discos, anillos, rectángulos, cuadrados, formas escalonadas y geometrías complejas.

Proceso de fabricación (tipo sin pulir)

1. Corte de cristal – Corte de lingotes de zafiro sintético de alta pureza (disponible en plano C / plano A / plano R).

2. Formado y mecanizado CNC – Diámetro exterior, diámetro interior y grosor personalizados según el dibujo.

3. Rectificado / Lapeado – Lograr un acabado superficial sin pulir plano o semiflato.

4. Chaflanado o suavizado de bordes – Opcional para evitar astillamiento.

5. Limpieza e inspección – Verificaciones dimensionales finales y eliminación de residuos.

Aplicaciones típicas

• Equipos de semiconductores – Espaciadores para portadores de obleas, barcos de horno, cámaras de plasma.

• Maquinaria de precisión – Calzas y componentes de ajuste de huecos de alta carga y alto desgaste.

• Ensamblajes optomecánicos – Espaciadores estructurales alrededor de componentes ópticos.

• Dispositivos de alta temperatura – Piezas de soporte en herramientas de procesamiento térmico.

• Ensamblajes resistentes a productos químicos – Se utilizan donde los polímeros o metales se degradarían.

• Instrumentos de vacío – No desgasificantes, estables y extremadamente duraderos.

Especificaciones disponibles

(Personalizable según los dibujos)

• Diámetro exterior: 2–200 mm

• Diámetro interior: Según se requiera

• Grosor: 0.1–20 mm

• Forma: Redondo / Cuadrado / Anillo / Rectángulo / Ranurado / Personalizado

• Superficie: Sin pulir (rectificado / lapeado), de una o dos caras

• Tolerancia: ±0.02–±0.1 mm dependiendo del tamaño

• Orientación del cristal: Plano C (0001) estándar; plano A/R opcional

¿Por qué elegir zafiro en lugar de cerámica o cuarzo?

Los espaciadores de zafiro mantienen la precisión y la rigidez incluso después de una exposición prolongada al plasma, el calor o el estrés mecánico.

Preguntas frecuentes

P1: ¿Cuál es la rugosidad superficial de los espaciadores de zafiro sin pulir?
R: Típicamente Ra 0.4–1.2 µm (varía según el proceso de rectificado). No se aplica pulido óptico.

P2: ¿Puede producir superficies sin pulir de una y dos caras?
R: Sí. Ambos lados se pueden rectificar, o un lado puede permanecer semiprocesado.

P3: ¿Se admiten dibujos personalizados?
R: Absolutamente. Admitimos archivos DXF, PDF, STP, SolidWorks y formas complejas.
