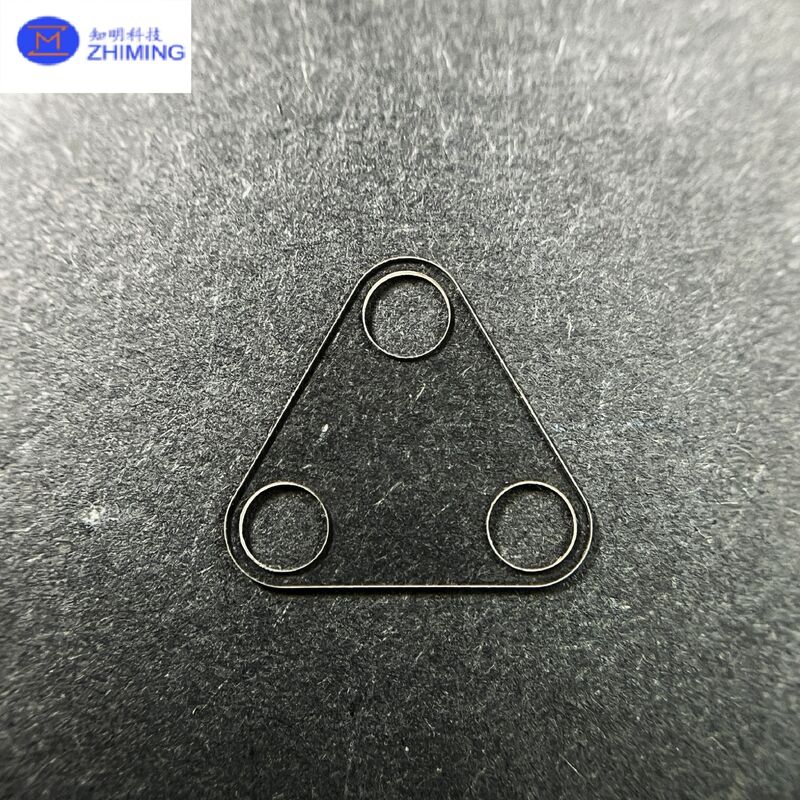

Placa personalizada de zafiro de orificio pasante (Ventana de zafiro con múltiples orificios con forma)

Resistente a los arañazos · Alta claridad óptica · Resistente al calor y a los productos químicos · Fabricado según sus dibujos

Este producto es un zafiro monocristalino (Al₂O₃) mecanizado a medida con perfiles exteriores con forma y múltiples orificios pasantes

(por ejemplo, patrones de montaje/ubicación de 3 orificios). Es ideal para la protección óptica, los ensamblajes de precisión y las piezas de aislamiento transparentes utilizadas en entornos hostiles.

• Beneficios clave
  Excepcional resistencia a los arañazos y al desgaste

El chaflán/radio opcional, el acabado de los bordes y el desbarbado ayudan a reducir la concentración de tensión durante el montaje.

• ​
  Alta transmisión, baja turbidez (pulido óptico disponible)

El chaflán/radio opcional, el acabado de los bordes y el desbarbado ayudan a reducir la concentración de tensión durante el montaje.

• ​
  Alta resistencia a la temperatura y a los productos químicos

El chaflán/radio opcional, el acabado de los bordes y el desbarbado ayudan a reducir la concentración de tensión durante el montaje.

• ​
  Estabilidad dimensional y baja emisión de gases

El chaflán/radio opcional, el acabado de los bordes y el desbarbado ayudan a reducir la concentración de tensión durante el montaje.

• ​
  Bordes de orificios controlados y riesgo reducido de astillamiento

El chaflán/radio opcional, el acabado de los bordes y el desbarbado ayudan a reducir la concentración de tensión durante el montaje.

• ​
  Soporte desde el prototipo hasta la producción

  Muestreo rápido y calidad estable para escalar al volumen.

Opciones de personalizaciónForma
: perfiles redondos/cuadrados/irregulares (triangulares, recortes, escalones, ranuras)Tamaño y grosor
: personalizado según sus requisitosCaracterísticas de los orificios
: orificios pasantes, avellanados, orificios escalonados, orificios cónicos, matrices de orificios; tolerancias de posición según se especifiqueAcabado de los bordes
: chaflán, radio, bordes pulidos, tratamiento anti-astillasAcabado de la superficie
: rectificado fino / pulido de una cara / pulido de dos caras (especificar la superficie óptica)Recubrimientos (opcional)
: AR (antirreflectante), reflectantes, recubrimientos protectores (personalizados por longitud de onda y ángulo)Marcado (opcional)

: grabado láser, marcas de alineación de serigrafía

• Aplicaciones típicasÓptica y detección

• : ventanas de cámara/láser/sensor, placas protectoras, aberturas ópticasEquipos de precisión

• : almohadillas de desgaste, placas de ubicación, aisladores estructuralesSistemas de vacío y limpios

• : mirillas, piezas de aislamiento transparentes, componentes de baja emisión de gasesInstrumentos médicos y analíticos

: ventanas de visualización resistentes a productos químicos, estructuras de observación selladas

• Especificaciones del producto

• Material: Zafiro monocristalino (Al₂O₃)

• Geometría: Placa con forma con múltiples orificios pasantes (según el dibujo)

• Opciones de superficie: rectificado / pulido (una o dos caras)

• Opciones de orificios: pasante / avellanado / escalonado / cónico (opcional)

• Opciones de bordes: chaflán / radio / borde pulido (opcional)

Entrega: piezas individuales o juegos combinados; limpieza y embalaje disponibles

• Fabricación y control de calidad

• Verificación y trazabilidad del material (bajo petición)

• Inspección dimensional: contorno, Ø del orificio, posición del orificio, grosor (según tolerancias)

• Inspección cosmética y de bordes: astillas, arañazos, integridad de los bordes (estándar de aceptación configurable)

Limpieza y embalaje: limpieza por ultrasonidos (opcional), embalaje limpio (opcional), protección de la superficie

Cómo solicitar una cotización

1. Para cotizar rápidamente, proporcione:

2. Archivos 2D/3D (DXF/DWG/STEP)

3. Cantidad (prototipo / lote pequeño / volumen)

4. Tolerancias críticas (orificio Ø/posición, grosor, planitud, etc.)

5. Condiciones de funcionamiento (temperatura, medios/productos químicos, vacío, necesidades de recubrimiento)

Requisitos de la superficie (qué cara es óptica, pulido de una o dos caras)

Preguntas frecuentes
P1: ¿Por qué zafiro en lugar de vidrio o cuarzo?

A: El zafiro ofrece una resistencia superior a los arañazos y una mayor durabilidad mecánica/térmica/química, ideal para ventanas exigentes y piezas de desgaste.
P2: ¿Los orificios se astillarán fácilmente?

A: El control adecuado de los bordes (chaflán/radio), el desbarbado y el diseño orientado al montaje reducen significativamente el riesgo de astillamiento. También podemos recomendar opciones de procesamiento en función de su método de montaje.
P3: ¿Pueden aplicar recubrimientos ópticos?
