Descripción general del producto

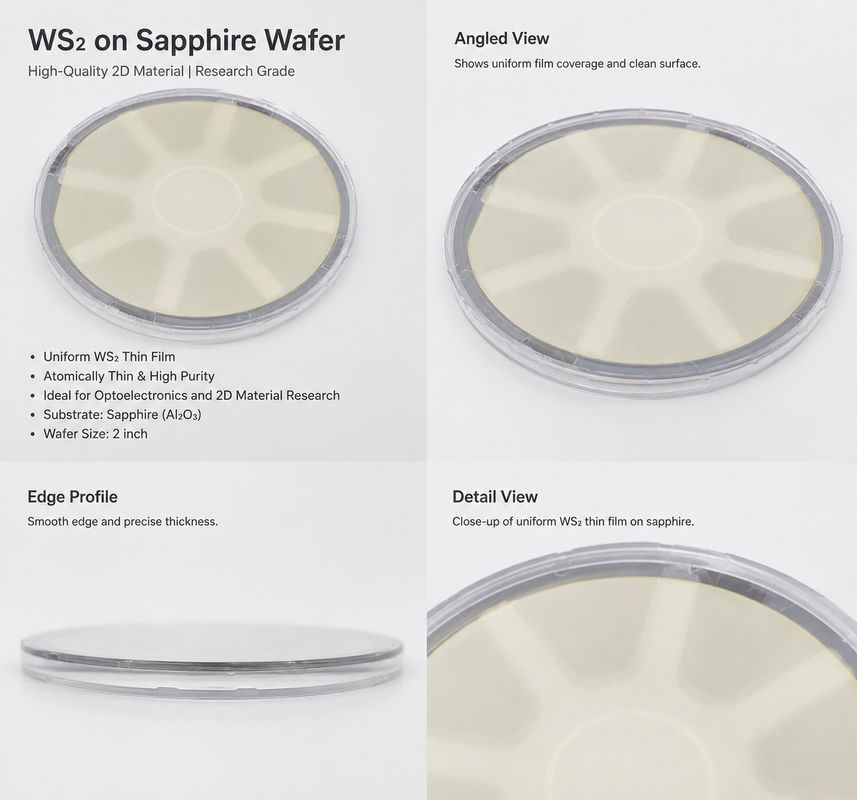

WS₂ on Sapphire Wafer es un material semiconductor bidimensional de alta calidad compuesto por una película de disulfuro de tungsteno cultivada sobre un sustrato de zafiro. El WS₂, también conocido como disulfuro de tungsteno, pertenece a la familia de dicalcogenuros de metales de transición, comúnmente denominados materiales TMD. Debido a su estructura en capas única, respuesta óptica y propiedades semiconductoras, WS₂ se ha convertido en uno de los materiales candidatos más atractivos para la nanoelectrónica, optoelectrónica, sensores y semiconductores avanzados de próxima generación.

A medida que la tecnología de semiconductores continúa avanzando hacia nodos tecnológicos más pequeños, los sistemas de materiales convencionales basados ​​en silicio enfrentan desafíos cada vez mayores, especialmente cuando los canales de transistores se vuelven más estrechos y el transporte de portadores se ve más fuertemente afectado por defectos superficiales. Bajo esta tendencia de desarrollo, se requieren nuevos materiales semiconductores para respaldar la innovación de dispositivos futuros. Los materiales semiconductores bidimensionales como el WS₂ se consideran candidatos prometedores para la investigación post-silicio, especialmente en dispositivos lógicos avanzados, chips de inteligencia artificial, hardware neuromórfico, memoria de alta velocidad, comunicación inalámbrica, biosensores, sensores de gas y fotodetectores.

Nuestros WS₂ en obleas de zafiro están diseñados para laboratorios de investigación, universidades, institutos de semiconductores, empresas optoelectrónicas y equipos de desarrollo de materiales avanzados. El producto presenta una película WS₂ continua multicapa, excelente planitud de la superficie, fuerte respuesta de fotoluminiscencia y calidad del cristal verificada mediante métodos de caracterización avanzados que incluyen AFM, Raman, PL, mapeo PL, GIXRD, TEM y GI-WAXS.

¿Por qué WS₂ en Zafiro?

El zafiro se utiliza ampliamente como material de sustrato debido a su excelente resistencia mecánica, estabilidad térmica, resistencia química y transparencia óptica. Cuando se combina con WS₂, el zafiro proporciona una plataforma estable y confiable para el crecimiento de materiales 2D, pruebas ópticas, fabricación de dispositivos e investigación de semiconductores.

WS₂ sobre zafiro es especialmente adecuado para aplicaciones que requieren uniformidad de película de alta calidad, propiedades de sustrato estables y una fuerte respuesta óptica. En comparación con las escamas 2D transferidas aleatoriamente, la película WS₂ a nivel de oblea sobre zafiro proporciona una mejor consistencia y es más adecuada para la investigación sistemática, la caracterización a escala de oblea y el desarrollo de procesos de dispositivos.

Tabla de especificaciones del producto

Tipos de productos disponibles

Características clave del producto

Ventajas del producto

Nuestros WS₂ en obleas de zafiro están desarrollados para clientes que requieren algo más que muestras básicas de materiales 2D. El producto es adecuado para usuarios que necesitan una calidad de película uniforme, datos de caracterización confiables y un rendimiento estable del material a nivel de oblea.

En comparación con los pequeños copos exfoliados, el WS₂ sobre oblea de zafiro proporciona una plataforma de material de mayor superficie para la investigación sistemática. Ayuda a los investigadores a reducir la variación entre muestras y admite experimentos con dispositivos más consistentes. La estructura de película continua multicapa también la hace adecuada para pruebas ópticas, análisis estructurales y desarrollo de procesos.

La fuerte señal de fotoluminiscencia y el estrecho FWHM indican una alta calidad óptica. La suave morfología de la superficie confirmada por AFM hace que el material sea adecuado para la investigación a nanoescala. La caracterización GIXRD y GI-WAXS respalda aún más la calidad del cristal y la confiabilidad estructural de la película WS₂.

Resumen de caracterización

Aplicaciones de WS₂ en oblea de zafiro

WS₂ sobre zafiro es adecuado para una amplia gama de aplicaciones de investigación avanzada y relacionadas con semiconductores. Es especialmente valioso en campos donde se requieren propiedades de semiconductores bidimensionales, una fuerte respuesta óptica y uniformidad del material a nivel de oblea.

Descripción detallada de la aplicación

1. Investigación de semiconductores 2D

WS₂ es uno de los materiales TMD más importantes para la investigación de semiconductores de próxima generación. Su estructura en capas y sus características semiconductoras lo convierten en un material atractivo para estudiar el transporte de portadores, los efectos de superficie, el comportamiento óptico y el rendimiento de dispositivos a nanoescala. WS₂ en oblea de zafiro proporciona una plataforma estable para universidades y laboratorios que trabajan en materiales 2D y tecnología de semiconductores del futuro.

2. Investigación de chips de inteligencia artificial y circuitos integrados lógicos

A medida que el escalado tradicional del silicio enfrenta limitaciones físicas, se están explorando nuevos materiales para el futuro desarrollo de chips lógicos de circuitos integrados y de inteligencia artificial. El WS₂ se considera un material semiconductor 2D prometedor para la investigación de canales ultrafinos, estructuras de dispositivos avanzados y futuros circuitos integrados. El WS₂ en oblea de zafiro se puede utilizar como plataforma material para la investigación en etapas iniciales, la creación de prototipos de dispositivos y la caracterización.

3. Hardware neuromórfico

La computación neuromórfica requiere nuevos materiales y estructuras de dispositivos que puedan soportar funciones informáticas inspiradas en el cerebro. Se están estudiando los semiconductores bidimensionales como el WS₂ por su potencial en arquitecturas de dispositivos emergentes. El WS₂ en obleas de zafiro puede respaldar la investigación de nuevos mecanismos electrónicos y optoelectrónicos para hardware neuromórfico.

4. Fotodetectores y dispositivos optoelectrónicos

WS₂ tiene una fuerte respuesta óptica, lo que lo hace adecuado para la investigación de fotodetectores y dispositivos optoelectrónicos. La fuerte señal PL de nuestra película WS₂ indica una buena calidad óptica, lo cual es importante para la detección de luz, la detección óptica y los estudios de conversión fotoeléctrica. El zafiro también proporciona buena transparencia y estabilidad óptica, lo que lo convierte en un excelente sustrato para aplicaciones optoelectrónicas.

5. Sensores

Debido a la alta relación superficie-volumen de los materiales bidimensionales, WS₂ es adecuado para la investigación de sensores, incluidos biosensores y sensores de gas. La superficie de WS₂ puede interactuar con moléculas externas, lo que la hace útil para estudios relacionados con la detección. WS₂ sobre oblea de zafiro proporciona una plataforma de sustrato estable y uniforme para el desarrollo de sensores.

6. Electrónica flexible

Aunque el zafiro es un sustrato rígido, el WS₂ como material 2D se estudia ampliamente en el campo de la electrónica flexible. WS₂ sobre zafiro se puede utilizar como plataforma de investigación para el desarrollo de procesos de crecimiento, caracterización y transferencia de materiales antes de su integración en una estructura de dispositivo flexible.s.
