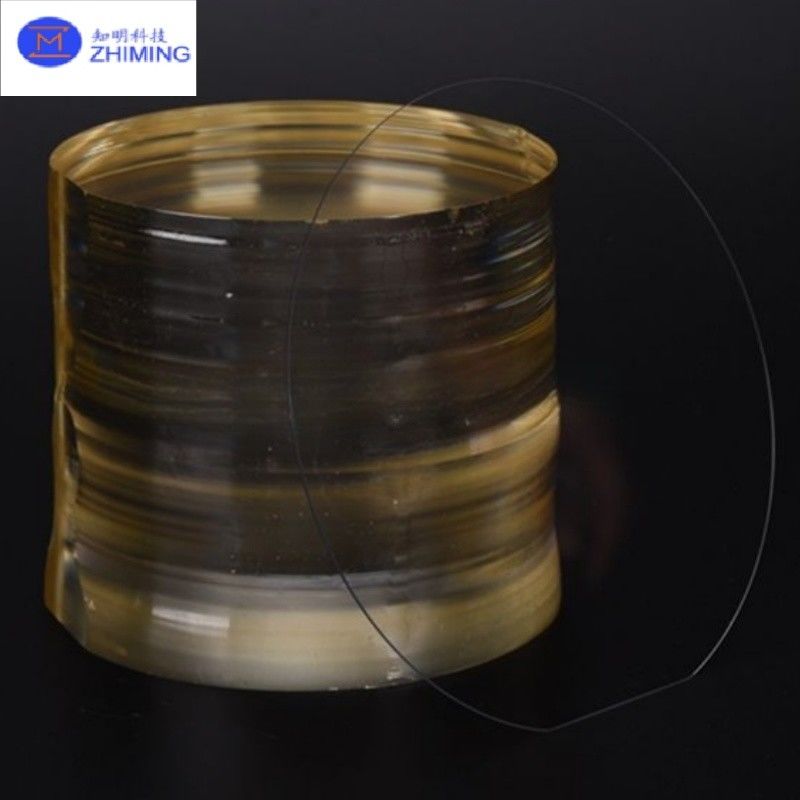

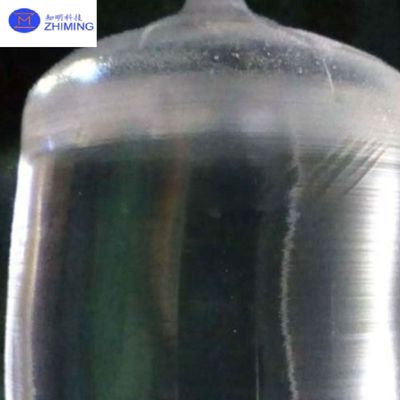

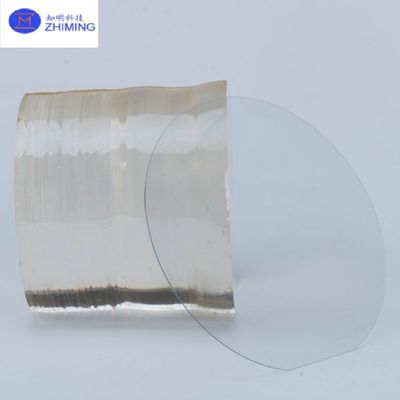

Niobato de litio LiNbO3 Cristal de lingotes de alta frecuencia SAW
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Tiempo de entrega: | 8WEEKS |
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| El material: | con un contenido de sodio en peso superior o igual a 10%, pero no superior a 10% | Temperatura de Curie: | 1142 ± 2,0 °C |
|---|---|---|---|
| Ángulo de corte: | X/Y/Z, etc. | Diámetro/tamaño: | 2"/3"/4"/6"/8" |
| TTV: | 3 μm | Embalaje: | 25 por caja |
| Resaltar: | Ingot de cristal LiNbO3 de alta frecuencia,Se trata de una muestra de las características de los productos.,Ingota de cristal de alta frecuencia SAW LiNbO3 |
||
Descripción de producto
Niobato de litio (LiNbO3) Cristal EO/PO Componentes Defensa de telecomunicaciones SAW de alta frecuencia
- ¿ Qué es?
El niobato de litio (LN) es un material ferroeléctrico con excelentes propiedades electroópticas, no lineales y piezoeléctricas.
Los cristales de niobato de litio son materiales esenciales para guías de ondas ópticas, teléfonos móviles, sensores piezoeléctricos, moduladores ópticos y varias otras aplicaciones ópticas lineales y no lineales.
La aplicación principal del niobato de litio (LN) es en dispositivos de onda acústica de superficie (SAW) para equipos de telecomunicaciones.
En las comunicaciones de voz y datos, los dispositivos SAW, como los filtros SAW y los duplexadores SAW, se instalan en los equipos de comunicación como filtros para evitar el ruido y las interferencias.Los cristales de niobato de litio también se utilizan en aplicaciones ópticas.
El niobato de litio (LiNbO3) es un material ferroeléctrico adecuado para diversas aplicaciones.y características piezoeléctricasLas aplicaciones que aprovechan los grandes coeficientes electroópticos de LN incluyen la modulación óptica infrarroja y el Q-switching.
Las aplicaciones que explotan el gran coeficiente de d no lineal de LiNbO3 incluyen oscilación paramétrica óptica, mezcla de diferencias de frecuencia para generar longitudes de onda infrarrojas sintonizables,y generación de la segunda armonía.
Las aplicaciones que utilizan sus propiedades piezoeléctricas incluyen transductores ultrasónicos y dispositivos SAW.
Especificación
| El material | Grado ópticoOferta de LiNbO3 | |
| Temperatura de Curie | 1142 ± 2,0 °C | |
| Ángulo de corte | X/Y/Z, etc. | |
| Diámetro/tamaño | 2"/3"/4"/6"/8" | |
| Toll (±) | < 0,20 mm | |
| El grosor | 0.1 ~ 0,5 mm o más | |
| Piso primario | Se trata de un sistema de control de las emisiones de gases de escape. | |
| TTV | 3 μm | |
| - ¿ Por qué? | - 30 años. | |
| La velocidad warp. | < 40 μm | |
| Orientación plana | Todo disponible | |
| Tipo de superficie | Polido de un solo lado / Polido de dos lados | |
| Lado pulido Ra | < 0,5 nm | |
| Sección I | 20/10 | |
| Criterios de la orilla | R=0,2 mm o Bullnose | |
| Dopaje óptico | Fe/Zn/MgO, etc., para obleas LN< de calidad óptica | |
| Criterios de la superficie de la oblea | Indice de refracción | No=2.2878/Ne=2.2033 @632nm longitud de onda |
| Contaminación | No hay | |
| Las partículas ¢> 0,3 μm | Se trata de los siguientes: | |
| Rasguño, astillamiento | No hay | |
| Defectos | No hay grietas en los bordes, arañazos, marcas de sierra, manchas | |
| Embalaje | Cantidad/caja de obleas | 25 por caja |
Propiedades.
- ¿ Qué?Propiedades térmicas
Desde el punto de vista térmico, los cristales de niobato de litio (LiNbO3) presentan una excelente estabilidad.lo que significa que conservan propiedades piezoeléctricas incluso a temperaturas elevadasEsta estabilidad térmica garantiza una funcionalidad fiable en condiciones de alta temperatura, mejorando su practicidad en aplicaciones de alta temperatura.
- ¿ Qué?Propiedades mecánicas
El niobato de litio tiene una dureza de Mohs de aproximadamente 5, comparable al vidrio o al esmalte dental.Esta característica mejora su resistencia al estrés físico, lo que lo hace ideal para aplicaciones que requieren robustez mecánica.
Propiedades acustico-ópticas- ¿ Qué?
Los cristales de niobato de litio demuestran notables propiedades acustico-ópticas, caracterizadas por altos coeficientes acustico-ópticos.que permite la modulación de la luz mediante el sonidoEsta propiedad se explota ampliamente en los dispositivos acustico-ópticos.
- ¿ Qué?Propiedades ferroeléctricas
LiNbO3 es un cristal ferroeléctrico, lo que significa que exhibe dominios polarizados espontáneamente que pueden ser reorientados por un campo eléctrico externo.con una capacidad de transmisión superior a 50 W, y otras aplicaciones que requieren un control preciso de la polarización.
- ¿ Qué?Propiedades físicas
Un atributo crítico de los cristales de niobato de litio es su significativa no linealidad óptica, que sustenta su amplia utilidad en óptica.que divide la luz incidente en dos haces polarizados ortogonalmente.
Propiedades químicas
El LiNbO3 demuestra una destacada estabilidad química, lo que lo hace muy atractivo para diversas aplicaciones.que permite su uso en entornos donde la resistencia química es esencial.
Propiedades eléctricas
Como material piezoeléctrico, el niobato de litio convierte el estrés mecánico en carga eléctrica.
- ¿ Qué?Propiedades ópticas
Los cristales de niobato de litio poseen excelentes propiedades ópticas, incluida una alta transmisión a través del rango espectral del infrarrojo visible al medio.Esta amplia ventana de transmisión juega un papel fundamental en las aplicaciones ópticas, lo que permite una propagación e interacción eficientes de la luz.
Aplicaciones del niobato de litio (LiNbO3)
Aplicaciones piezoeléctricas
Los cristales de niobato de litio muestran un rendimiento piezoeléctrico excepcional debido a su alta temperatura de Curie.
bajo coeficiente de temperatura de piezoelectricidad, alto coeficiente de acoplamiento electromecánico, baja pérdida dieléctrica, propiedades físico-químicas estables, excelente maquinabilidad,y capacidad para fabricar de gran tamañoEn comparación con los materiales piezoeléctricos convencionales como el cuarzo, el niobato de litio presenta una velocidad acústica más alta, lo que permite el desarrollo de dispositivos de alta frecuencia.
Estas propiedades hacen que el niobato de litio sea adecuado para resonadores, transductores, líneas de retardo, filtros y otros componentes.Las aplicaciones abarcan campos civiles como las comunicaciones móviles, comunicaciones por satélite, procesamiento de señales digitales, televisión, radiodifusión, radar y teledetección, así como sectores militares, incluidas las contramedidas electrónicas, fusibles,y sistemas de orientación.
Aplicaciones ópticas
Más allá de sus propiedades piezoeléctricas, los cristales de niobato de litio (LiNbO3) exhiben efectos fotoeléctricos ricos,con efectos electroópticos y efectos ópticos no lineales siendo particularmente prominentes y ampliamente utilizadosAdemás, los cristales de LiNbO3 se pueden fabricar en guías de onda ópticas de alta calidad mediante intercambio de protones o difusión de titanio, y cristales polarizados periódicamente mediante reversión de pulido.Estas capacidades permiten sus aplicaciones en moduladores electroópticos , moduladores de fase, interruptores ópticos integrados, interruptores Q electro-ópticos, deflectores electro-ópticos, sensores de alto voltaje, detección del frente de onda,Osciladores ópticos paramétricos Además, los componentes basados en LiNbO3 como prismas de cuña birefringentes, dispositivos ópticos holográficos, detectores piroeléctricos infrarrojos,También se han notificado lasers de guía de ondas con erbio..
Pregunta y respuesta
P1: ¿Qué es el niobato de litio (LiNbO3)? ¿Cuáles son sus principales propiedades?
A1.
El niobato de litio (LiNbO3) es un material ferroeléctrico con propiedades clave:
Efecto electroóptico: permite el control de la luz para los moduladores ópticos de alta velocidad.
Óptica no lineal: admite la conversión de frecuencia (por ejemplo, generación de segundo armónico).
Efecto piezoeléctrico: Convierte la tensión mecánica en señales eléctricas para sensores.
Alta temperatura de Curie (~1142°C): estable en condiciones extremas.
Transparencia óptica amplia: eficaz desde 400 nm (visible) hasta 5 μm (infrarrojo medio).
P2: ¿Cuáles son las principales aplicaciones del niobato de litio?
A2.
Las principales aplicaciones incluyen:
Comunicaciones ópticas: moduladores, multiplexadores de división de longitud de onda.
Óptica no lineal: láseres (OPO, SHG), oscilación paramétrica óptica.
Dispositivos piezoeléctricos: filtros SAW, transductores ultrasónicos.
Dispositivos electroópticos: interruptores Q, interruptores fotónicos.
Defensa y aeroespacial: radar, contramedidas electrónicas, detectores de radiación.
¿Qué es el niobato de litio?
A13: ¿Qué es esto?
El niobato de litio (LiNbO3) es un material ferroeléctrico con propiedades ópticas electro-ópticas, piezoeléctricas y no lineales.
