Moduladores ópticos MEMS de LNOI (niobato de litio en aislante)

Moduladores ópticos MEMS de LNOI (niobato de litio en aislante)

Nombre De La Marca: ZMSH
Número De Modelo: Equipo de implantación de iones semiconductores
MOQ: 1
Precio: by case
Detalles Del Embalaje: cajas personalizadas
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
Porcelana
Capacidad de la fuente:
Por caso
Resaltar:

Moduladores ópticos MEMS de niobato de litio

,

Moduladores ópticos LNOI semiconductores

,

Moduladores MEMS con sustrato aislante

Descripción de producto

Resumen general

El LNOI (niobato de litio en aislante) es un material fotónico de alto rendimientoplataforma habilitadopor nivel de obleas heterogéneointegraciónConsiste en una sola...el cristalpelícula fina de niobato de litio (LN)Enlaces En elun óxido aislantecapay un sustrato de apoyo.las mezcladorasexcelente electro-óptico, óptico no lineal, y bajo-pérdida transmisión las propiedades, lo que lo convierte en un material clave para la próxima generación de fotónicaintegrado circuitos(PICs).

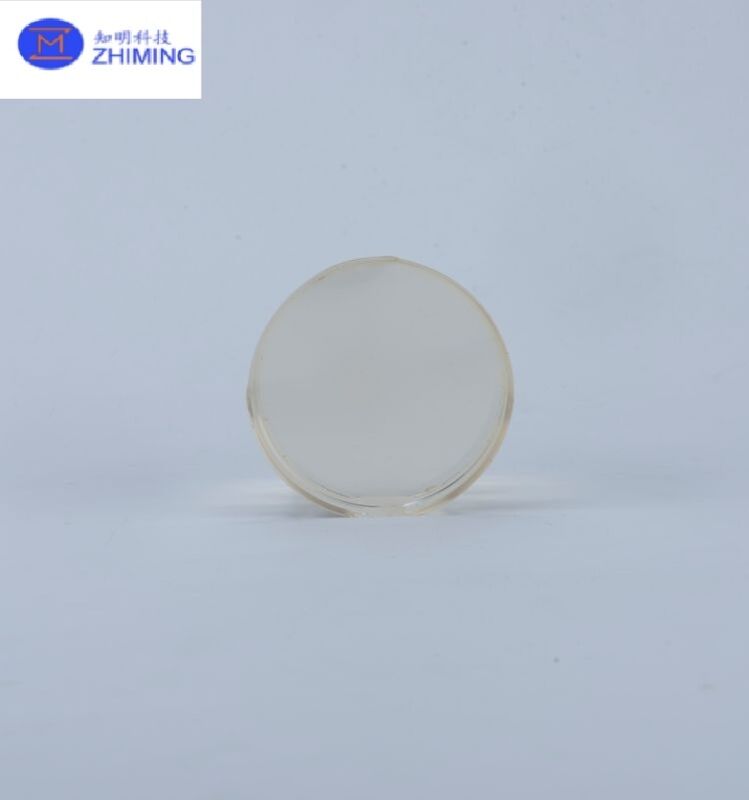

Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 0      Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 1


Estructura yEspecificaciones

ComoilustradoEn elpágina 3 del PDF, la oblea de LNOI tiene un tres-capaestructura:



  • En la parte superiorcapa: LN película delgada (300~600 nm)
  • En el mediocapa: SiO2 (215 μm)
  • Substrato de fondo: Si, SiC, zafiro o cuarzo



DisponibleConfiguraciones:

  • Tamaño de la oblea: 4 pulgadas / 6 pulgadas / 8 pulgadas (mapa de ruta escalable)
  • El cristal orientaciónEl corte en Z, el corte en X, el corte en Y,giradoCortado en Y
  • El dopajeopciones: MgO (5 mol%), Er (1 mol%), etc. El contenido de oxígeno en el agua es de aproximadamente 1 mg/l.




Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 2Desempeño claveParámetros

ParaOferta de 6 pulgadas(ver página 6):

  • espesor de película delgada: 300 ∼ 600 nm
  • El grosorvariación: ≤ 40 nm
  • Superficierugosidad: ~ 0,19 nm RMS (resultado del ensayo en la página 5)
  • Defectoscontrol:
    • Los huecos (> 10 μm): < 80
    • Las partículas (> 0,3 μm): < 200

ParaOferta de 8 pulgadas(página 9):

  • El grosorvariaciónrango: ~ 7,04 nm
  • Los huecos: < 100
  • Proceso continuamenteoptimizado




Desempeño óptico y electroóptico

Basado en pruebasdatos(página 8):

  • Ancho de banda de modulación: > 67 GHz
  • Las demás:eficiencia(Vπ·L): ~ 2,1 V·cm
  • Óptico ultrabajopérdida(ancho de línea ~ 0.78 pm)

EstosLas características demostradomuy bienla idoneidadpara alta velocidad y bajapérdidafotónicodispositivos.



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 3




Aplicaciones

  • Circuitos integrados fotónicos (PIC)
  • Moduladores ópticos de alta velocidad (100G/400G/800G+)
  • Fotónica de microondas
  • Óptica no lineal (conversión de frecuencia, OPO, etc.)
  • Fotónica cuántica y detección de precisión




Ventajas clave

  • Fuerte efecto electro-óptico Pockels
  • Pérdida de propagación muy baja
  • Integración heterogénea compatible con CMOS
  • Escalable a grandes tamaños de obleas (hasta 8 pulgadas)






Propiedades deOferta de LNOI

La fabricación de obleas de niobato de litio en aislante (LNOI) implica una serie de pasos sofisticados que combinan la ciencia de los materiales y las técnicas de fabricación avanzadas.El proceso tiene como objetivo crear un, película de niobato de litio de alta calidad (LiNbO3) unida a un sustrato aislante, como el silicio o el propio niobato de litio.

Paso 1: Implantación iónica

El primer paso en la producción de obleas LNOI implica la implantación de iones.La máquina de implantación de iones acelera los iones de helio, que penetran el cristal de niobato de litio a una profundidad específica.

La energía de los iones de helio se controla cuidadosamente para alcanzar la profundidad deseada en el cristal.causando interrupciones atómicas que conducen a la formación de un plano debilitadoEsta capa eventualmente permitirá que el cristal se divida en dos capas distintas,donde la capa superior (denominada capa A) se convierte en la película fina de niobato de litio necesaria para el LNOI.

El espesor de esta película delgada está directamente influenciado por la profundidad de implantación, que está controlada por la energía de los iones de helio.que es crucial para garantizar la uniformidad en la película final.



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 4Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 5

Paso 2: Preparación del sustrato

Una vez completado el proceso de implantación iónica, el siguiente paso es preparar el sustrato que apoyará la película delgada de niobato de litio.Los materiales de sustrato comunes incluyen el silicio (Si) o el propio niobato de litio (LN)El sustrato debe proporcionar soporte mecánico a la película delgada y garantizar la estabilidad a largo plazo durante las fases de procesamiento posteriores.

Para preparar el sustrato, a SiO₂ (silicon dioxide) insulating layer is typically deposited onto the surface of the silicon substrate using techniques such as thermal oxidation or PECVD (Plasma-Enhanced Chemical Vapor Deposition)Esta capa sirve de medio aislante entre la película de niobato de litio y el sustrato de silicio.se aplica un proceso de pulido químico mecánico (CMP) para garantizar que la superficie sea uniforme y lista para el proceso de unión.



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 6

Paso 3: Enlace de película delgada

Después de preparar el sustrato, el siguiente paso es unir la película delgada de niobato de litio (capa A) al sustrato.se vuelve a 180 grados y se coloca sobre el sustrato preparadoEl proceso de unión se lleva a cabo típicamente utilizando una técnica de unión de obleas.

En la unión de obleas, tanto el cristal de niobato de litio como el sustrato están sujetos a alta presión y temperatura, lo que hace que las dos superficies se adhieran fuertemente.El proceso de unión directa generalmente no requiere materiales adhesivosPara fines de investigación, el benzociclobuteno (BCB) puede utilizarse como material de unión intermedio para proporcionar un soporte adicional.aunque normalmente no se utiliza en la producción comercial debido a su limitada estabilidad a largo plazo.



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 7

Paso 4: Anillamiento y separación de capas

Después del proceso de unión, la oblea unida se somete a un tratamiento de recocido. El recocido es crucial para mejorar la resistencia del enlace entre la capa de niobato de litio y el sustrato,así como para reparar cualquier daño causado por el proceso de implantación iónica.

Durante el recocido, la oblea unida se calienta a una temperatura específica y se mantiene a esa temperatura durante cierto tiempo.Este proceso no solo fortalece los enlaces interfaciales sino que también induce la formación de microburbujas en la capa implantada con ionesEstas burbujas hacen que gradualmente la capa de niobato de litio (capa A) se separe del cristal de niobato de litio original (capa B).

Una vez que se produce la separación, se utilizan herramientas mecánicas para separar las dos capas, dejando una película delgada de niobato de litio de alta calidad (capas A) en el sustrato.La temperatura se reduce gradualmente a temperatura ambiente, completando el proceso de recocido y separación de capas.



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 8

Paso 5: Planarización de la CMP

Después de la separación de la capa de niobato de litio, la superficie de la oblea LNOI es típicamente áspera e irregular.la oblea se somete a un proceso final de pulido químico mecánico (CMP). El CMP alisa la superficie de la oblea, eliminando cualquier rugosidad restante y asegurando que la película fina sea plana.

El proceso CMP es esencial para obtener un acabado de alta calidad en la oblea, que es fundamental para la fabricación posterior del dispositivo.a menudo con una rugosidad (Rq) inferior a 0.5 nm medida por microscopía de fuerzas atómicas (AFM).



Moduladores ópticos MEMS de LNOI (niobato de litio en aislante) 9





Pregunta y respuesta.





1P: ¿Es el tantalato de litio lo mismo que el niobato de litio?- ¿ Qué?

A: No. El tantalato de litio (LiTaO3) y el niobato de litio (LiNbO3) son materiales distintos con diferentes composiciones químicas (Ta vs.Nb) pero comparten una estructura cristalina similar (grupo espacial R3c) y propiedades ferroeléctricas.





2P: ¿Es el niobato de litio una perovskita?- ¿ Qué?

A: No. El niobato de litio cristaliza en una estructura no perovskítica (grupo espacial R3c), que difiere de la estructura canónica de perovskita ABX3. Sin embargo, exhibe un comportamiento ferroeléctrico similar a la perovskita debido a su marco octaédrico de oxígeno similar a ABO3.
