Tantalato de litio LiTaO3 Wafer de cristal de alta frecuencia SAW Filtros de alto coeficiente piezoeléctrico
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | ZMSH |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| El material: | Oferta de LiTaO3 | Ángulo de corte: | X/Y/Z, etc. |
|---|---|---|---|
| Diámetro/tamaño: | Oferta de 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT | Toll (±): | < 0,20 mm |
| TTV: | 3 μm | La velocidad warp.: | < 40 μm |
| Resaltar: | Wafer de cristal LiTaO3 de alto coeficiente piezoeléctrico,Filtro de cristal de LiTaO3 |
||
Descripción de producto
Tantalato de litio (LiTaO3) oblea cristalina de alta frecuencia filtros SAW de alto coeficiente piezoeléctrico
- ¿ Qué es?
El tantalato de litio (LiTaO3) es un cristal ferroeléctrico que ha atraído un gran interés debido a sus excepcionales propiedades electroópticas.incluidos los guías de onda ópticos, dispositivos acústicos, filtros de frecuencia, e incluso imágenes médicas de ultrasonido.
Estructura y propiedades del cristal- ¿ Qué?
- ¿ Qué?
El tantalato de litio (LiTaO3) cristaliza en una estructura de perovskita, análoga a otros cristales ferroeléctricos como el titanato de bario (BaTiO3) y el titanato de estroncio (SrTiO3).Exhibe transparencia óptica en el espectro visible a infrarrojo medio y posee birrefringencia ópticaCon una alta temperatura de Curie de 610°C y un elevado coeficiente electroóptico de 30 pm/V, el LiTaO3 es un material atractivo para diversas aplicaciones electroópticas.sus significativos coeficientes piezoeléctricos permiten la conversión bidireccional entre señales eléctricas y vibraciones mecánicas.
Substratos y obleas de cristal- ¿ Qué?- ¿ Qué?

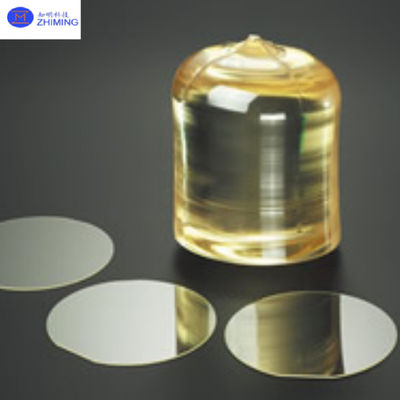

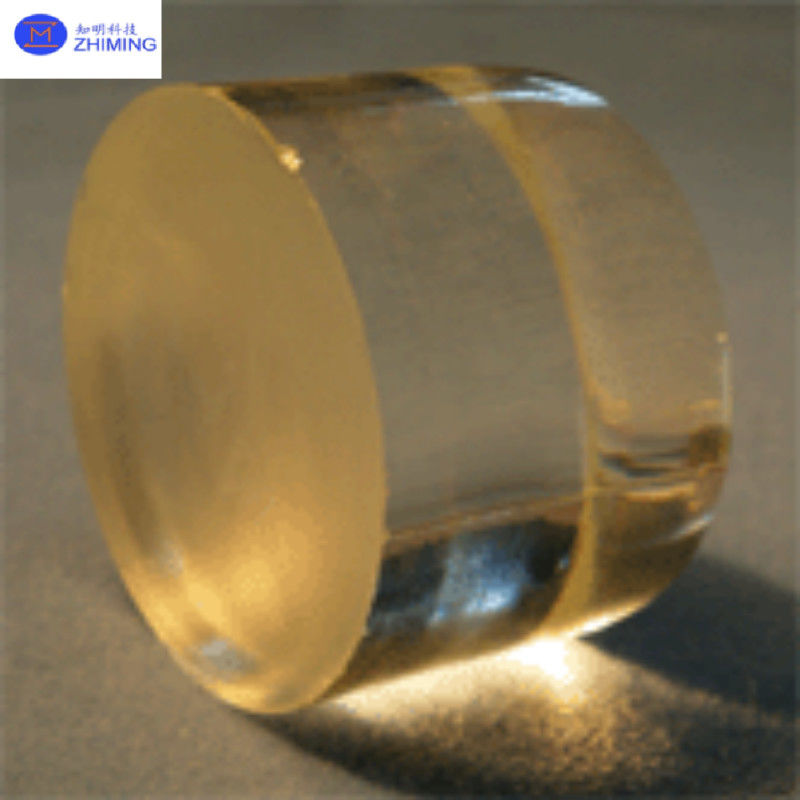

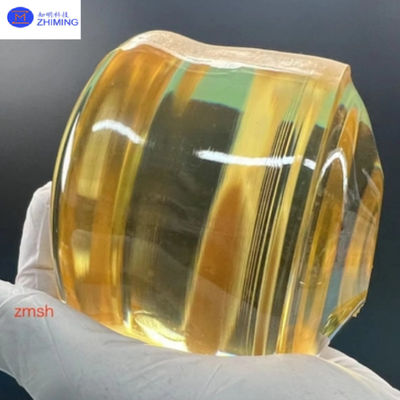

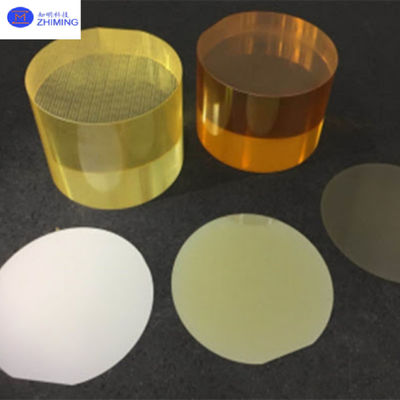

Los sustratos de cristal de tantalato de litio (LiTaO3) y las obleas se producen típicamente mediante el método de Czochralski,que consiste en derretir el material en un crisol y sacar lentamente un solo cristal de la fusiónEstos cristales pueden ser procesados en sustratos o obleas utilizando técnicas como cortar, moler y pulir.
Los sustratos de tantalato de litio se utilizan comúnmente como bases para dispositivos como filtros y resonadores de onda acústica de superficie (SAW, por sus siglas en inglés).mientras que las obleas se utilizan en dispositivos de guía de ondas como moduladores y interruptores.
Especificación
| El material | Oferta de LiTaO3 | |
|---|---|---|
| Temperatura de Curie | 603 ± 2 °C | |
| Ángulo de corte | X/Y/Z, etc. | |
| Diámetro/tamaño | Oferta de 2 ′′/3 ′′/4 ′′ /6 ′′/8 ′′LT | |
| Toll (±) | < 0,20 mm | |
| El grosor | 0.18 ~ 0,5 mm o más | |
| Piso primario | Se trata de un sistema de control de las emisiones de gases de escape. | |
| TTV | 3 μm | |
| La velocidad warp. | < 40 μm | |
| Tipo de superficie | Polido de un solo lado / Polido de dos lados | |
| Lado pulido Ra | < 0,5 nm | |
| Criterios del lado trasero | El tamaño general es de 0,2-0,5 μm o según lo indicado. | |
| Criterios de la orilla | R=0,2 mm o Bullnose | |
| Dopaje óptico | Zn/MgO, etc. | |
| Criterios de la superficie de la oblea | Contaminación | No hay |
| Las partículas ¢> 0,3 μm | Se trata de los siguientes: | |
| Rasguño, astillamiento | No hay | |
| Defectos | No hay grietas en los bordes, arañazos, marcas de sierra, manchas | |
| Embalaje | Cantidad/caja de obleas | 25 por caja |
Aplicaciones- ¿ Qué?- ¿ Qué?
Los sustratos y obleas de cristal de tantalato de litio (LiTaO3) se utilizan ampliamente en diversos campos.con una capacidad de transmisión superior a 20 W,Estos dispositivos se utilizan ampliamente en telecomunicaciones, sistemas de radar y otras tecnologías de comunicación inalámbrica.Otra aplicación crítica se encuentra en los dispositivos electroópticos El LiTaO3 es muy valorado para estas aplicaciones debido a su gran coeficiente electroóptico, que permite la modulación de baja tensión de las señales de luz.Estos dispositivos se utilizan en las telecomunicaciones, sensores ópticos y sistemas de comunicación de alta velocidad.
Su alto coeficiente piezoeléctrico permite la conversión eficiente de señales eléctricas en vibraciones mecánicas.que luego se utilizan para generar imágenes de órganos internos.
Pregunta y respuesta- ¿ Qué?- ¿ Qué?
P1: ¿Cuáles son las ventajas de LiTaO3 en comparación con el cuarzo?
A1: LiTaO3 tiene coeficientes piezoeléctricos más altos y acoplamiento electromecánico, ideal para aplicaciones de alta frecuencia y alta sensibilidad.
P2: ¿Cómo funciona el LiTaO3 en ambientes de alta temperatura?
A2: Con una temperatura de Curie de 665°C, mantiene propiedades piezoeléctricas estables bajo alto calor.
P3: ¿Cómo se selecciona el corte de cristal (por ejemplo, corte 36° YX)?
A3: Depende de la frecuencia de destino y del tipo de dispositivo. Por ejemplo, el corte YX de 36° se utiliza en filtros SAW de alta frecuencia.
