Wafer LiTaO3 Tantalato de litio electroóptico no lineal óptico piezoeléctrico de personalización
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | ZMSH |
| Número de modelo: | LiTaO3 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 2 |
|---|---|
| Detalles de empaquetado: | Personalizar las cajas |
| Tiempo de entrega: | Entre 2 y 4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | por el caso |
|
Información detallada |
|||
| Crystal System: | Trigonal | Diámetro: | Ø76,2 mm, Ø100 mm, otros |
|---|---|---|---|
| Orientación: | 127.86°Y, 64°Y, X, Y, Z, o personalizado | Temperatura de Curie: | 605 |
| Dureza (Mohs): | 5.5 ¢ 6 | El color: | Incolor o verde amarillo pálido |
| Resaltar: | Wafer LiTaO3 electroóptico,Wafer piezoeléctrico de LiTaO3,Wafer óptico no lineal de LiTaO3 |
||
Descripción de producto
Personalización de obleas de LiTaO3 de tantalato de litio electroóptico, óptico no lineal y piezoeléctrico
Introducción de la oblea de LiTaO3
El tantalato de litio es un excelente material cristalino multifuncional caracterizado por su estructura tipo ilmenita, que exhibe una apariencia incolora o de color amarillo pálido. Reconocido por la abundancia de sus materias primas, su excepcional estabilidad térmica y química, y su maquinabilidad, el tantalato de litio permite el crecimiento de cristales únicos de alta calidad y grandes dimensiones. Cuando se pulen, estos cristales demuestran un rendimiento excepcional en la fabricación de componentes de comunicación electrónica como resonadores, filtros de ondas acústicas superficiales (SAW) y transductores. Como material funcional indispensable, el tantalato de litio juega un papel fundamental en las tecnologías de comunicación avanzadas, incluidas las comunicaciones móviles, los sistemas satelitales y las aplicaciones aeroespaciales.
Características técnicasde la oblea de LiTaO3
(1) Propiedades electroópticas: El tantalato de litio exhibe notables propiedades electroópticas, que constituyen la base de sus aplicaciones en comunicaciones ópticas e informática. Como cristal no centrosimétrico, el tantalato de litio demuestra un fuerte efecto electroóptico lineal (Pockels). Bajo campos eléctricos aplicados, su índice de refracción sufre modulación, lo que permite una conversión eficiente de señales eléctricas en modulación de señales ópticas.
(2) Efecto fotorefractivo: El tantalato de litio es altamente fotosensible, incluso a la luz débil, lo que desencadena importantes efectos fotorefractivos. Al iluminarse, los electrones del material se excitan de la banda de valencia a la banda de conducción, dejando atrás un número equivalente de huecos. Las cargas libres migran bajo campos eléctricos, formando distribuciones espaciales de carga que alteran el campo eléctrico interno e inducen cambios en el índice de refracción. Cabe destacar que este efecto fotorefractivo es típicamente reversible; una vez que cesa la iluminación, el índice de refracción se recupera parcial o totalmente a su estado original.
(3) Efecto piezoeléctrico: Perteneciente al sistema cristalino trigonal, el tantalato de litio presenta una estructura no centrosimétrica con centros de carga positivos y negativos desalineados. Cuando se somete a tensión mecánica, el desplazamiento entre estos centros de carga genera cargas superficiales, manifestándose como una respuesta piezoeléctrica.
Principio de la oblea de LiTaO3
Con el rápido avance de las comunicaciones 5G, la inteligencia artificial y las tecnologías de IoT, los dispositivos electrónicos están cada vez más orientados hacia la miniaturización, el funcionamiento de alta frecuencia y la integración. Las películas delgadas de tantalato de litio son reconocidas por sus excepcionales propiedades de conversión electroóptica, características térmicas, conductividad térmica y compatibilidad con el silicio, lo que las convierte en un material esencial para el desarrollo de dispositivos de próxima generación en la era posterior a la Ley de Moore.
Deposición química de vapor (CVD):
La deposición química de vapor (CVD) es una tecnología avanzada que emplea la descomposición térmica organometálica para el crecimiento epitaxial en fase de vapor. Los gases reactivos se introducen en una cámara de reacción, se activan en condiciones controladas y, posteriormente, reaccionan con la superficie del sustrato para sintetizar películas delgadas. Este método permite un control preciso sobre la composición química del material depositado, ofreciendo ventajas como baja tensión, formación de películas de alta calidad, alta pureza, alto rendimiento y excelente uniformidad.
Especificaciones del material de tantalato de litio (LiTaO₃)
I. Propiedades básicas
| Propiedad | Valor | Unidad/Observación |
|---|---|---|
| Sistema cristalino | Trigonal | |
| Constantes de la red | a = 5.154 Å, c = 13.783 Å | |
| Densidad | 7.45 | g/cm³ |
| Punto de fusión | 1650 | °C |
| Temperatura de Curie | 605 | °C |
| Dureza (Mohs) | 5.5–6 | |
| Constante dieléctrica | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
| Resistividad | 10¹⁵ | Ω·m (asumiendo la corrección de la unidad) |
| Coeficiente de expansión térmica | α₁=α₂=1.61×10⁻⁶; α₃=4.1×10⁻⁶ | /°C (a 25°C) |
| Color | Incoloro o amarillo verdoso pálido | |
| Rango de transmisión | 400–5000 | nm |
| Índice de refracción | n₀ = 2.176, nₑ = 2.180 | @ 633 nm |

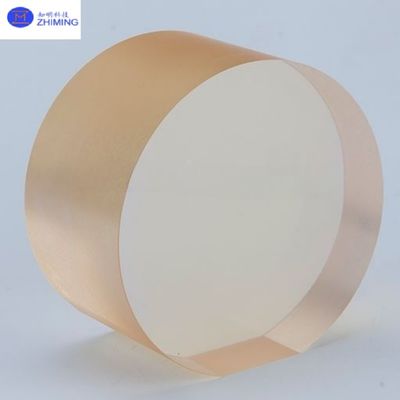

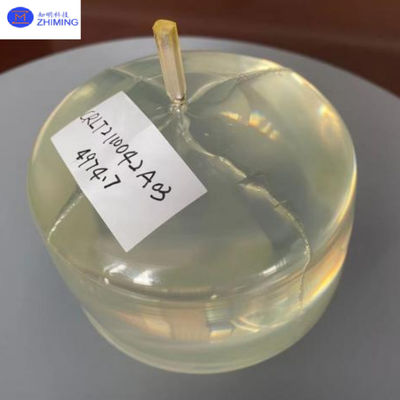

II. Especificaciones de cristales a granel
| Parámetro | Valor |
|---|---|
| Diámetro | Ø76.2 mm, Ø100 mm, otros |
| Longitud | ≤150 mm, ≤100 mm |
| Orientación | 127.86°Y, 64°Y, X, Y, Z, o personalizada |

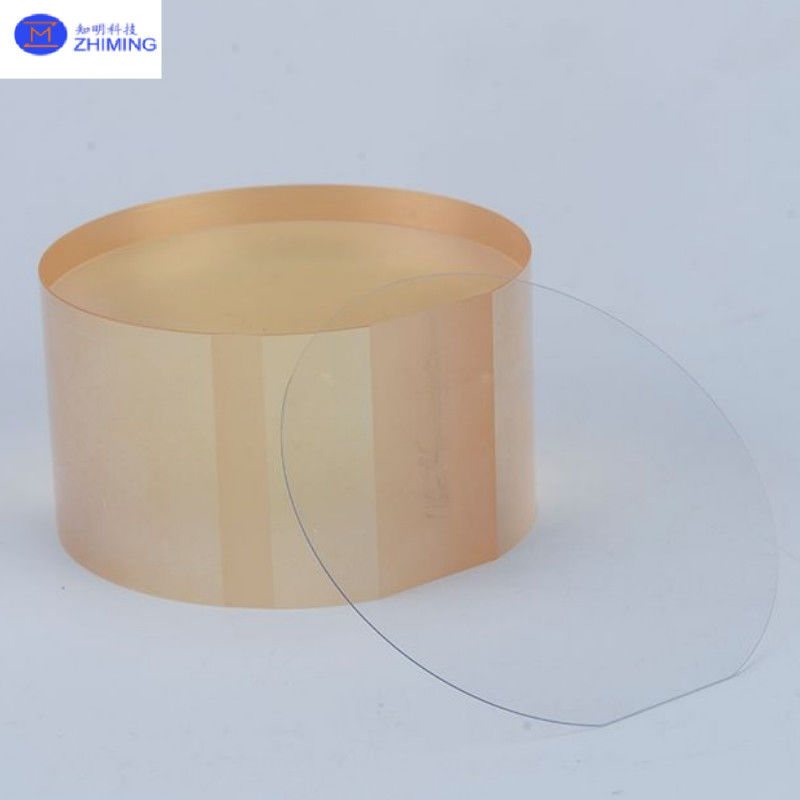

III. Especificaciones de la oblea
| Parámetro | Valor | Unidad/Observación |
|---|---|---|
| Diámetro | Ø76.2 mm, Ø100 mm | |
| Grosor | ≥0.25 mm | |
| Orientación | 127.86°Y, 64°Y, X, Y, Z, o personalizada | |
| Plano de referencia | X, Y, Z, o personalizado | |
| Ancho del plano de referencia | 22 ± 2 | mm |
| Rugosidad superficial (Ra/Rz) | 10/5 | μm |
| Variación total del grosor (TTV) | <10 | μm |
Aplicación de la oblea de LiTaO3
Resonadores y filtros piezoeléctricos: Aprovechando su fuerte efecto piezoeléctrico, LiTaO₃ se utiliza en filtros de ondas acústicas superficiales (SAW) de alta frecuencia y resonadores de ondas acústicas a granel (BAW) para el procesamiento de señales en teléfonos móviles, comunicaciones por satélite y sistemas de radar.
Transductores ultrasónicos e imágenes piezoeléctricas: El alto coeficiente de acoplamiento electromecánico hace que LiTaO₃ sea ideal para imágenes médicas por ultrasonido y transductores de pruebas no destructivas industriales.
Preguntas y respuestas sobre la oblea de LiTaO3
P: ¿Qué es LiTaO₃?
R: LiTaO₃ (Tantalato de litio) es un material de cristal único con excelentes propiedades electroópticas, piezoeléctricas y ópticas no lineales. Se utiliza ampliamente en comunicación óptica, láseres, acústica y detección infrarroja.
P: ¿Cuál es la diferencia entre LiTaO₃ y LiNbO₃?
R: LiTaO₃ tiene un umbral de daño por láser más alto y una mejor estabilidad térmica, lo que lo hace más adecuado para láseres de alta potencia y conversión de frecuencia. LiNbO₃, por otro lado, tiene un coeficiente electroóptico más alto y se usa comúnmente en comunicación óptica.
P: ¿Cuáles son las orientaciones cristalinas típicas de LiTaO₃?
R: Las orientaciones comunes incluyen corte Z (para moduladores electroópticos y dispositivos SAW) y corte X/corte Y (para aplicaciones específicas de ondas acústicas).
P: ¿Se pueden personalizar los productos LiTaO₃?
R: Sí, la personalización está disponible para el tamaño, la orientación, el grosor, el acabado de la superficie y la concentración de dopaje para cumplir con varios requisitos de aplicación.
