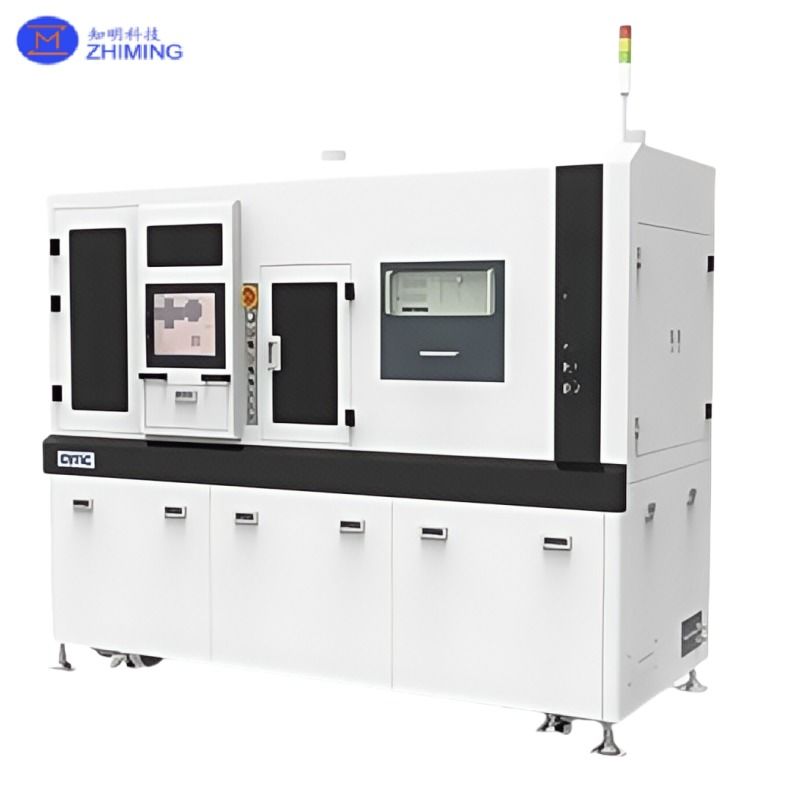

Equipo de elevación por láser de semiconductores revoluciona el adelgazamiento de lingotes
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | ZMSH |
| Número de modelo: | Equipo de elevación con láser |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | 500 USD |
| Detalles de empaquetado: | cartones a medida |
| Tiempo de entrega: | 4-8 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | por el caso |
|
Información detallada |
|||
| longitud de onda: | Las emisiones de gases de efecto invernadero y los gases de efecto invernadero | Etapa XY: | Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
|---|---|---|---|
| Rango de procesamiento: | 160 milímetros | Repetibilidad: | ± 1 μm o menos |
| Precisión de la posición absoluta: | ±5 μm o menos | Tamaño de la oblea: | 2–6 pulgadas o personalizado |
| Resaltar: | Equipo de elevación con láser para adelgazamiento de lingotes,Equipo del semiconductor,Equipo de elevación con láser de semiconductores |
||
Descripción de producto

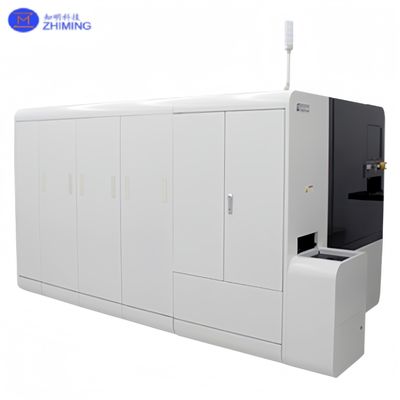

Equipo de elevación por láser de semiconductores revoluciona el adelgazamiento de lingotes
Introducción del producto de los equipos de elevación con láser de semiconductores
El equipo de elevación por láser de semiconductores es una solución industrial altamente especializada diseñada para el adelgazamiento preciso y sin contacto de lingotes de semiconductores mediante técnicas de elevación inducidas por láserEste sistema avanzado desempeña un papel fundamental en los procesos de fabricación de obleas de semiconductores modernos, especialmente en la fabricación de obleas ultrafinas para electrónica de alta potencia, LED y dispositivos RF de alto rendimiento..Al permitir la separación de capas delgadas de lingotes a granel o sustratos donantes, Semiconductor Laser Lift-Off Equipment revoluciona el adelgazamiento de lingotes al eliminar la sierra mecánica, la molienda,y pasos de grabado químico.
El adelgazamiento tradicional de lingotes semiconductores, como el nitruro de galio (GaN), el carburo de silicio (SiC) y el zafiro, a menudo requiere mucha mano de obra, es un derroche y es propenso a micro grietas o daños en la superficie.En contrasteEl equipo de elevación por láser de semiconductores ofrece una alternativa no destructiva y precisa que minimiza la pérdida de material y el estrés superficial al tiempo que aumenta la productividad.Soporta una amplia variedad de materiales cristalinos y compuestos y se puede integrar sin problemas en líneas de producción de semiconductores front-end o midstream.
Con longitudes de onda láser configurables, sistemas de enfoque adaptativo y volantes de obleas compatibles con el vacío, este equipo es particularmente adecuado para cortar lingotes, crear láminas,y separación de películas ultrafinas para estructuras de dispositivos verticales o transferencia de capas heteroepitaxiales.
Parámetro del equipo de elevación con láser de semiconductores
| longitud de onda | Las emisiones de gases de efecto invernadero y los gases de efecto invernadero |
|---|---|
| Ancho del pulso | Nanosegundo, picosegundo, femtosegundo |
| Sistema óptico | Sistemas ópticos fijos o galvanopticos |
| Estadio XY | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Rango de procesamiento | de una longitud igual o superior a 160 mm |
| Velocidad de movimiento | Máximo de 1000 mm/seg |
| Repetibilidad | ± 1 μm o menos |
| Precisión de posición absoluta: | ± 5 μm o menos |
| Tamaño de la oblea | 2 ′′ 6 pulgadas o personalizado |
| Control de las emisiones | Windows 10,11 y PLC |
| Voltado de la fuente de alimentación | Las condiciones de las condiciones de ensayo deberán ser las siguientes: |
| Las dimensiones externas | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2 |
| Peso | 1,000 kg |

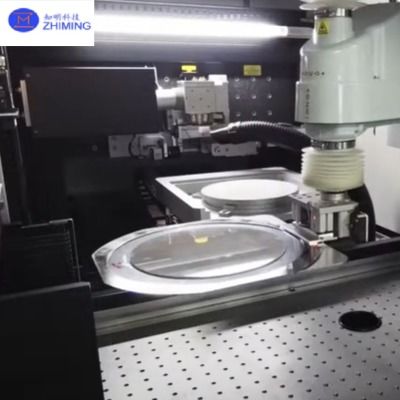

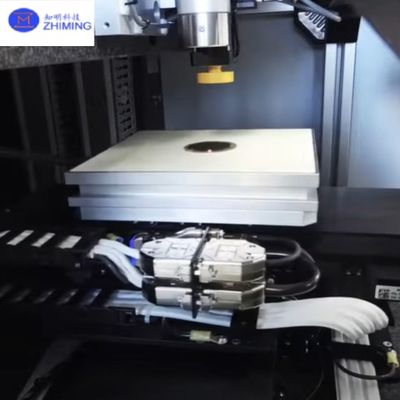

Principio de funcionamiento del equipo de elevación láser de semiconductores
El mecanismo central del equipo de elevación con láser de semiconductores se basa en la descomposición fototérmica selectiva o la ablación en la interfaz entre el lingotes donante y la capa epitaxial o diana.Un láser UV de alta energía (normalmente KrF a 248 nm o láseres UV de estado sólido alrededor de 355 nm) se enfoca a través de un material donante transparente o semitransparente, donde la energía se absorbe selectivamente a una profundidad predeterminada.
Esta absorción de energía localizada crea una fase de gas de alta presión o capa de expansión térmica en la interfaz,que inicia la delaminación limpia de la capa superior de la oblea o del dispositivo desde la base del lingotesEl proceso se ajusta con precisión ajustando parámetros como el ancho de pulso, la fluidez del láser, la velocidad de escaneo y la profundidad focal del eje z.El resultado es una rebanada ultrafina, a menudo del rango de 10 a 50 μm, separada de forma limpia del lingote original sin abrasión mecánica..
Este método de elevación por láser para el adelgazamiento de lingotes evita la pérdida de corte y el daño de superficie asociado con la sierra de alambre de diamante o el laminado mecánico.También preserva la integridad del cristal y reduce los requisitos de pulido aguas abajo, haciendo del Equipo de Elevación de Láser Semiconductor una herramienta revolucionaria para la producción de obleas de próxima generación.
Aplicaciones del equipo de elevación por láser de semiconductores
El equipo de elevación por láser de semiconductores encuentra una amplia aplicabilidad en el adelgazamiento de lingotes en una gama de materiales y tipos de dispositivos avanzados, incluidos:
-
Disminución de lingotes de GaN y GaAs para dispositivos eléctricos
Permite la creación de obleas delgadas para transistores y diodos de alta eficiencia y baja resistencia.
- ¿ Qué?
-
Recuperación del sustrato de SiC y separación de la lámina
Permite el levantamiento a escala de obleas de sustratos de SiC a granel para estructuras de dispositivos verticales y reutilización de obleas.
- ¿ Qué?
-
El corte de obleas LED
Facilita el levantamiento de capas de GaN de lingotes de zafiro gruesos para producir sustratos de LED ultrafinos.
- ¿ Qué?
-
Fabricación de dispositivos de RF y microondas
Soporta estructuras de transistores de alta movilidad electrónica (HEMT) ultrafinos necesarios en los sistemas 5G y radar.
- ¿ Qué?
-
Transferencia de la capa epitaxial
Se separa con precisión las capas epitaxiales de los lingotes cristalinos para su reutilización o integración en heterostructuras.
- ¿ Qué?
-
Células solares de película delgada y energía fotovoltaica
Se utiliza para separar capas delgadas de absorción para células solares flexibles o de alta eficiencia.
En cada uno de estos dominios, el equipo de elevación de láser de semiconductores proporciona un control sin igual sobre la uniformidad del grosor, la calidad de la superficie y la integridad de la capa.
Ventajas del adelgazamiento de lingotes con láser
-
Pérdida de material sin pérdida de Kerf
En comparación con los métodos tradicionales de corte de obleas, el proceso láser resulta en una utilización del material de casi el 100%.
- ¿ Qué?
-
Tensión y deformación mínimas
El levantamiento sin contacto elimina las vibraciones mecánicas, reduciendo el arco de la oblea y la formación de micro grietas.
- ¿ Qué?
-
Preservación de la calidad de la superficie
En muchos casos, no se requiere un lampeado o pulido posterior al adelgazamiento, ya que el levantamiento con láser preserva la integridad de la superficie superior.
- ¿ Qué?
-
Alto rendimiento y preparación para automatización
Capaz de procesar cientos de sustratos por turno con carga/descarga automatizada.
- ¿ Qué?
-
Adaptado a múltiples materiales
Compatible con GaN, SiC, zafiro, GaAs, y los materiales emergentes III-V.
- ¿ Qué?
-
Más seguro para el medio ambiente
Reduce el uso de abrasivos y productos químicos agresivos típicos en los procesos de adelgazamiento basados en estiércol.
- ¿ Qué?
-
Reutilización del sustrato
Los lingotes donantes pueden reciclarse para múltiples ciclos de despegue, lo que reduce en gran medida los costos de los materiales.
Preguntas frecuentes (FAQ) de equipos de elevación con láser de semiconductores
P1: ¿Qué rango de grosor puede lograr el equipo de elevación de láser de semiconductores para las rodajas de obleas?
A1: ¿Qué es esto?El espesor típico de la rebanada oscila entre 10 μm y 100 μm según el material y la configuración.
P2: ¿Se puede utilizar este equipo para adelgazar lingotes hechos de materiales opacos como el SiC?
A2: ¿Qué es esto?Sí, mediante la sintonización de la longitud de onda del láser y la optimización de la ingeniería de interfaces (por ejemplo, capas intermedias de sacrificio), incluso se pueden procesar materiales parcialmente opacos.
P3: ¿Cómo se alinea el sustrato donante antes del levantamiento con láser?
A3: ¿Qué es eso?El sistema utiliza módulos de alineación basados en visión submicrónica con retroalimentación de marcas fiduciarias y escaneos de reflectividad superficial.
P4: ¿Cuál es el tiempo de ciclo esperado para una operación de levantamiento con láser?
A4: No hay más.Dependiendo del tamaño y del grosor de la oblea, los ciclos típicos duran de 2 a 10 minutos.
P5: ¿El proceso requiere un ambiente de sala limpia?
A5: No se puedeAunque no es obligatorio, se recomienda la integración de salas limpias para mantener la limpieza del sustrato y el rendimiento del dispositivo durante operaciones de alta precisión.
