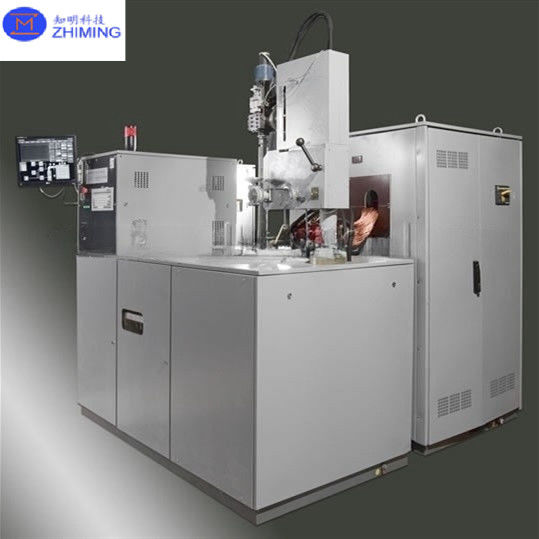

Horno de crecimiento de cristales de zafiro KY método Kyropoulos 90-400 kg para la fabricación de zafiro

El método de KY Kyropoulos 90-400 kg para la fabricación de zafiro

KY Zafiro Cristal de crecimiento del horno de resumen

Este horno de crecimiento de cristal de zafiro El sistema está diseñado para la producción de cristales de zafiro de alta calidad con un rango de peso de 90-400 kg, principalmente utilizados en sustratos LED, pantallas de teléfonos inteligentes y lentes de cámaras de teléfonos inteligentes.El proceso es altamente automatizado e incorpora software adaptativo para un rendimiento óptimoUtiliza calefacción resistiva en una atmósfera de vacío con una presión residual de 2 × 10−6 Torr. El sistema requiere un espacio de 10 metros cuadrados y funciona con un rango de potencia de 40-100 kW.Fuego de crecimiento de cristal de zafiro  Las etapas tecnológicas incluyen la carga del crisol, el bombeo del volumen de trabajo a 6 × 10−5 Torr, el calentamiento de las materias primas a 2100 °C para la fusión, la siembra del cristal,y disminuyendo gradualmente la potencia a una velocidad controladaLa capacidad del equipo para producir grandes cristales de zafiro de alta calidad lo hace ideal para diversas aplicaciones industriales en optoelectrónica y electrónica de consumo.

ZMSH KY Proceso de crecimiento del horno de crecimiento de cristal de zafiro

Preparación de la materia prima:
Se utiliza alumina de alta pureza (Al2O3), con aditivos opcionales como litio o sodio.

Cargando el crisol:
Las materias primas se colocan en un crisol hecho de material resistente a altas temperaturas.

Calentamiento:
El crisol se calienta a unos 2050 °C, derritiendo la alúmina en un líquido.

Siembra:
Se inserta un cristal de semilla de zafiro en la alumina fundida para guiar el crecimiento del cristal.

Crecimiento cristalino:
La alumina fundida se enfría lentamente, permitiendo que el cristal de zafiro crezca de la semilla.

Refrigerador:
El sistema se enfría gradualmente para solidificar el cristal, con tasas de enfriamiento controladas para evitar defectos.

Eliminación de cristales:
El cristal de zafiro es extraído y procesado.

Tratamiento después del crecimiento:
El cristal es pulido y probado para que cumpla con los estándares de aplicación.

Hoja de datos de ZMSH KY Sapphire Crystal Growth furnace (en parte)

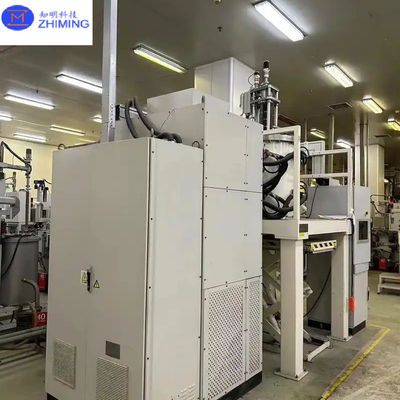

ZMSH KY horno de crecimiento de cristal de zafiro en la fábrica del cliente

Calidad de crecimiento de cristal del horno de crecimiento de cristal ZMSH KY

El horno de crecimiento de cristal de zafiro ZMSH KY está diseñado para optimizar la calidad de los cristales de zafiro a través de un control preciso del proceso, un diseño avanzado de campo térmico y una selección de material de alta pureza.Las siguientes son las principales ventajas de los cristales de zafiro producidos con este horno:

Alta pureza cristalina

• El horno ZMSH garantiza una contaminación mínima mediante el uso de materias primas de alta pureza y una atmósfera de vacío / gas inerte optimizada.
• Los materiales de crisol avanzados (como el tungsteno o el iridio de alta pureza) ayudan a reducir la incorporación de impurezas durante el proceso de crecimiento.

Excelente calidad óptica

• Los cristales de zafiro cultivados muestran una alta transmitancia óptica, especialmente en el espectro ultravioleta (UV) e infrarrojo (IR), lo que los hace ideales para aplicaciones ópticas.
• La estructura cristalina uniforme minimiza la dispersión y absorción de la luz, lo que garantiza un rendimiento superior en aplicaciones de LED, láser y ventanas ópticas.

Baja densidad de dislocación

• El control optimizado del gradiente térmico en el horno ZMSH KY reduce la tensión térmica, lo que resulta en una baja densidad de dislocación y menos defectos internos.
• Esto es crucial para aplicaciones de alto rendimiento como sustratos de semiconductores y componentes ópticos de gama alta.

Tamaño de cristal grande y uniforme

• El horno apoya la producción de bolas de zafiro de gran diámetro, lo que permite un corte eficiente de obleas y un mínimo de desperdicio de material.
• La uniformidad axial y radial de los cristales cultivados asegura propiedades consistentes en toda la bola.

Fuerza mecánica superior

• Los cristales de zafiro presentan una alta dureza y una excelente estabilidad mecánica, lo que los hace altamente resistentes a los arañazos y daños mecánicos.
• Estas propiedades son esenciales para aplicaciones exigentes como pantallas de teléfonos inteligentes, cubiertas de relojes y óptica aeroespacial.

Proceso de crecimiento estable y repetible

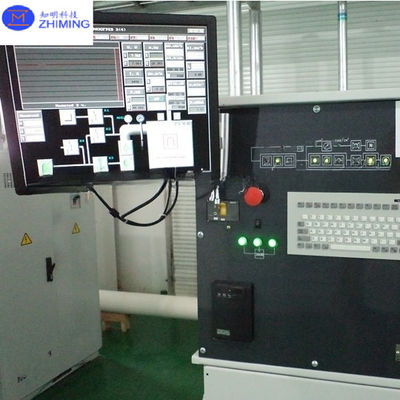

• El sistema de control avanzado en el horno ZMSH KY permite una regulación precisa de la temperatura y la tasa de crecimiento, garantizando la repetibilidad y la calidad cristalina constante.
• Las características de automatización reducen el error humano, lo que conduce a un alto rendimiento de producción y menos cristales defectuosos.

Control de estrés optimizado para reducir al mínimo las grietas

• El horno de crecimiento de cristal de zafiro está diseñado para optimizar la distribución de la tensión térmica, reduciendo la probabilidad de grietas o deformaciones estructurales en el cristal final.
• Esto mejora la eficiencia de procesamiento de las operaciones de corte y pulido de obleas aguas abajo.

Pregunta y respuesta

¿Cuáles son las principales ventajas de los cristales de zafiro cultivados con el horno ZMSH KY?

✅ Alta pureza con impurezas mínimas
✅ Excelente transparencia óptica en los rangos UV, visible e IR
✅ Baja densidad de dislocación para aplicaciones de semiconductores
✅ Tamaño de cristal grande y uniforme
✅ Alta resistencia mecánica y resistencia a los arañazos
✅ Control del estrés optimizado para reducir las grietas

¿Qué medidas de control de calidad se aplican durante el proceso de crecimiento del cristal?
