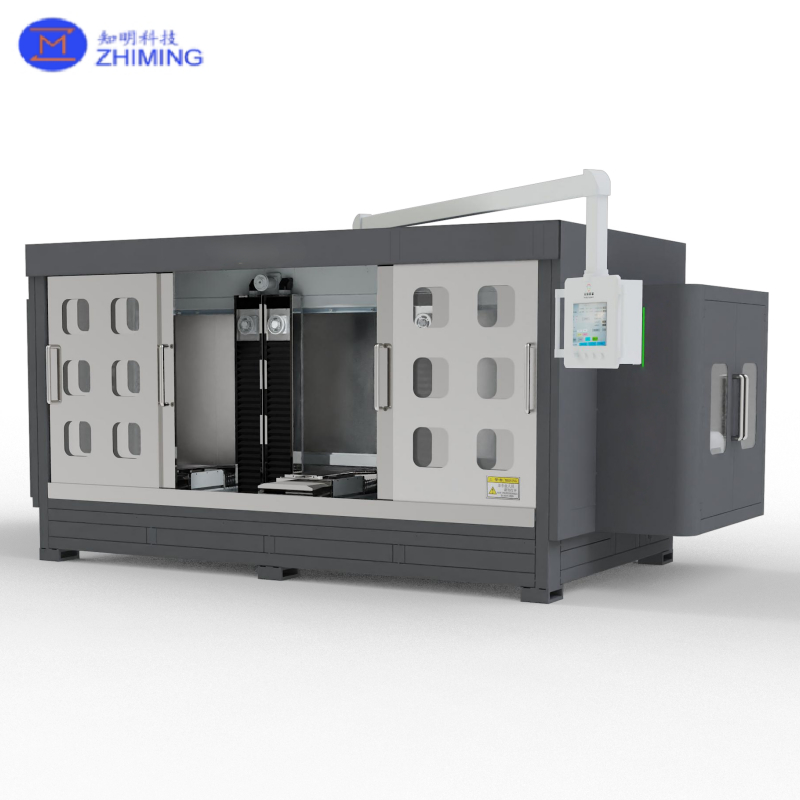

Máquina de corte de línea única con diamante de tres estaciones para cerámica SiC y zafiro

Descripción general de Máquina de corte de línea única con diamante de tres estaciones

Esta máquina de corte de línea única con diamante de tres estaciones de alto rendimiento está diseñada específicamente para el corte cuadrado de materiales duros y quebradizos. Con tres estaciones de trabajo independientes, permite el corte simultáneo de tres bloques de materia prima, lo que mejora en gran medida la productividad y la flexibilidad. La máquina es adecuada para sustratos cuadrados de gran tamaño de materiales como carburo de silicio, zafiro, cerámica, metales preciosos, cuarzo y semiconductores.

Características principales de Máquina de corte de línea única con diamante de tres estaciones

 Corte de alta eficiencia y precisión

• Adopta un método de corte de alambre de diamante con material estacionario + balanceo hacia abajo.
• Totalmente controlado por un sistema de servomotor, con retroalimentación de tensión avanzada.
• La velocidad de corte del alambre de diamante puede alcanzar hasta 1000 m/min.
• Rango de espesor de corte: 0 mm – 600 mm, adaptable para diversas necesidades de producción.
• Logra una precisión de corte superficial de 0,01 mm, lo que garantiza una alta planitud y uniformidad.

 Diseño de múltiples estaciones para procesamiento por lotes

• Tres estaciones de trabajo simultáneas para corte y procesamiento por lotes.
• Mejora en gran medida el rendimiento para líneas de fabricación de alto volumen.

Amplia compatibilidad de materiales

• Adecuado para materiales duros y quebradizos como:
  • Carburo de silicio (SiC)
  • Zafiro
  • Cerámica
  • Metales preciosos
  • Cuarzo
  • Materiales semiconductores
• Admite tanto el corte cuadrado estándar como la personalización no estándar.

Operación estable y bajo mantenimiento

• Todos los módulos de movimiento clave, como desenrollado, rebobinado, guía de alambre, husillo, control de tensión y alimentación de la mesa de trabajo, están impulsados por servomotores.
• La retroalimentación de circuito cerrado para el control de tensión garantiza una tensión constante y evita la rotura del alambre.
• Equipado con un sistema de advertencia de tensión para monitoreo en tiempo real.
• Diseñado para operaciones de larga duración y alta carga con un tiempo de inactividad y mantenimiento mínimos.

Sistema de control de alta gama

• Control avanzado de servomotor completo combinado con algoritmos inteligentes.
• Ajusta automáticamente la fuerza y la velocidad de corte en función de la dureza del material.
• Mantiene un corte estable incluso para materiales difíciles como SiC duro y cerámica frágil.
• Velocidad de corte ajustable entre 0,01 mm/min – 10 mm/min para garantizar un corte de alta precisión para componentes pequeños y medianos.

Procedimiento de operación de Máquina de corte de línea única con diamante de tres estaciones

1. Reemplace la rueda de alambre y prepárese para el bobinado del alambre.

2. Coloque y asegure las materias primas en el banco de trabajo.

3. Cierre la cubierta protectora y configure los parámetros a través del panel de control.

4. Abra la válvula de agua y presione el botón de inicio.

5. El alambre de diamante se balancea y desciende, cortando continuamente el material.

6. Después del corte, cierre la válvula de agua y descargue los productos terminados.

Construcción y componentes

• Los componentes principales están fundidos con precisión y las unidades de transmisión principales se importan para garantizar la estabilidad y precisión del sistema.

• Equipado con UPS de la serie Tianjin Shengong, que proporciona soporte de energía ininterrumpida para operaciones críticas.

Aspectos técnicos destacados  de Máquina de corte de línea única con diamante de tres estaciones

¿Por qué elegir Máquina de corte de línea única con diamante de tres estaciones

•  Corte de alta velocidad
•  Precisión excepcional
•  Compatibilidad flexible con múltiples materiales
•  Diseño robusto y de bajo mantenimiento
•  Perfecto para las industrias de semiconductores y sustratos duros
