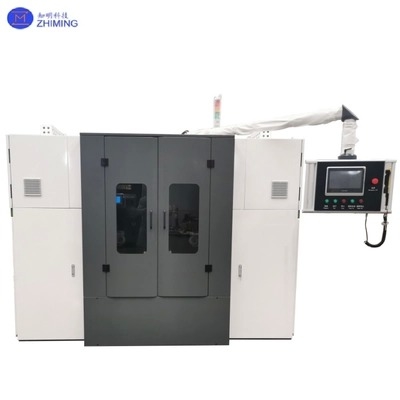

Introducción del Producto

La Máquina de Corte de Hilo Diamantado de Línea Única es una solución avanzada diseñada para cortar y dar forma a materiales ultra duros y frágiles. Al emplear un hilo recubierto de diamante como medio de corte, el sistema ofrece un procesamiento de alta velocidad, bajo daño y rentable. El equipo es particularmente adecuado para aplicaciones que involucran obleas de zafiro, lingotes de SiC, placas de cuarzo, cerámicas, vidrio óptico, varillas de silicio y jade.

A diferencia de los sistemas tradicionales de aserrado o hilo abrasivo, esta tecnología proporciona una mayor precisión, una menor pérdida de corte y una mejor suavidad de la superficie, lo que la convierte en una herramienta indispensable en industrias como la de semiconductores, fotovoltaica, LED, óptica y acabado de piedras preciosas. Destaca no solo en cortes rectos y truncamientos, sino también en cortes especiales para geometrías sobredimensionadas o irregulares.

Principio de Funcionamiento Básico

La máquina funciona impulsando el hilo diamantado a velocidades ultra altas (hasta 1500 m/min), donde las partículas abrasivas de diamante se desgastan a través de las superficies de los materiales. Varios sistemas de soporte garantizan la precisión y fiabilidad del corte:

• Control de Avance de Precisión– El sistema de alimentación servoaccionado con rieles de guía lineales garantiza un posicionamiento estable y una precisión a nivel de micras.

• Sistema de Refrigeración y Limpieza– El enjuague continuo a base de agua reduce los efectos térmicos, evita las grietas y elimina los residuos de manera eficiente.

• Gestión de Tensión y Flexión del Hilo– El ajuste automático de la tensión minimiza la desviación, manteniendo un grosor de corte constante.

• Extensiones Opcionales– Mesas de trabajo rotativas para corte multiángulo, módulos de alta tensión para durezas extremas y ayudas de alineación visual para estructuras complejas.

Especificaciones Técnicas

Ventajas Clave

1. Alta Productividad y Pérdida Reducida

   • Velocidad del hilo de hasta 1500 m/min, lo que mejora el rendimiento en comparación con el hilo abrasivo o el corte por láser.

   • El ancho de corte delgado reduce el consumo de material hasta en un 30%, optimizando el rendimiento general.

2. Versátil y Fácil de Usar

   • La interfaz de pantalla táctil con almacenamiento inteligente de parámetros garantiza una fácil operación.

   • Admite corte síncrono recto, curvo y de múltiples cortes para diversas necesidades de producción.

3. Funciones Expandibles

   • Etapa rotativa para cortar en círculo o en ángulo piezas de trabajo cilíndricas.

   • Módulo de alta tensión (rango de 20–60 N) para la estabilidad de corte de SiC, zafiro y cerámica.

   • La alineación automatizada de herramientas y el posicionamiento óptico mejoran la precisión para formas irregulares.

4. Diseño Mecánico Duradero

   • El moldeado de alta resistencia garantiza la resistencia a la vibración y la precisión a largo plazo.

   • Las piezas de desgaste críticas adoptan revestimientos de cerámica o carburo de tungsteno, que ofrecen una vida útil de más de 5000 horas.

Industrias de Aplicación

• Fabricación de Semiconductores: Corte eficiente de lingotes de SiC en sustratos con una pérdida de corte <100 μm.

• LED y Fotónica: Corte de obleas de zafiro de precisión para aplicaciones ópticas y electrónicas.

• Industria Solar: Corte de varillas de silicio y corte de obleas para células fotovoltaicas.

• Procesamiento Óptico y de Joyería: Corte de cuarzo y jade de alta calidad con Ra <0.5 μm de rugosidad superficial.

• Aeroespacial y Cerámicas Avanzadas: Corte de AlN, zirconia y cerámicas especiales para componentes de alta temperatura.

Preguntas y Respuestas

P1: ¿Qué materiales puede procesar esta máquina de corte?
R1: Está optimizada para SiC, zafiro, cuarzo, silicio, cerámica, vidrio y piedras preciosas.

P2: ¿Qué tan preciso es el proceso de corte?
A2: Para una oblea de SiC de 6 pulgadas, la precisión de corte puede alcanzar <3 μm, lo que garantiza una excelente planitud y calidad de la superficie.

P3: ¿Qué hace que el corte con hilo diamantado sea mejor que los métodos tradicionales?
A3: En comparación con el corte con hilo abrasivo o láser, ofrece mayor velocidad, menor pérdida de corte, menor estrés térmico y una calidad de borde superior.

P4: ¿Puede la máquina manejar materiales irregulares o cilíndricos?
A4: Sí. Con una mesa de trabajo rotativa opcional, el sistema puede realizar cortes circulares, biselados o en ángulo en varillas y formas especiales.

P5: ¿Cómo se controla la tensión del hilo?
A5: El sistema incluye un ajuste automático de la tensión con una precisión de ±0.5 N, lo que evita la rotura del hilo y mantiene cortes estables.

P6: ¿Qué industrias se benefician más de esta tecnología?
A6: Se utiliza ampliamente en semiconductores, energía solar, óptica de precisión, corte de joyas y cerámica aeroespacial.
