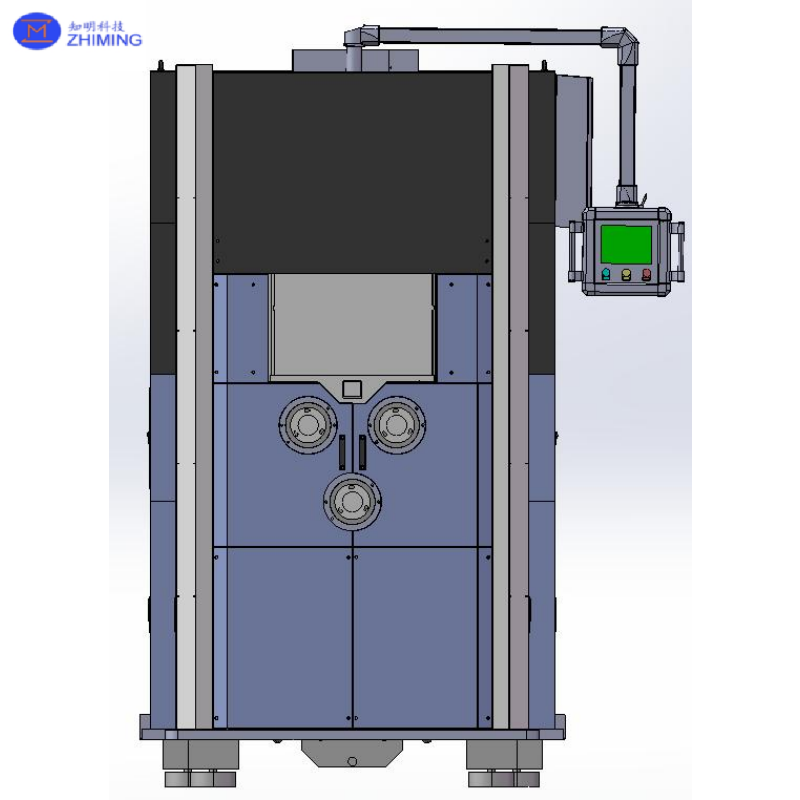

Sierra de alambre de alta precisión JSZ1231D

Descripción general del producto

La sierra de alambre de alta precisión JSZ1231D está diseñada para aplicaciones de corte de precisión en la industria de semiconductores. Es adecuada para el corte de alta eficiencia y alta precisión de lingotes de semiconductores y otros materiales duros y frágiles.

La máquina presenta una estructura integrada de alta rigidez, un sistema de accionamiento de rodillo principal de alta velocidad, control preciso de la tensión del alambre, sujeción hidráulica de la pieza y un sistema de control estable. Admite una velocidad máxima de alambre de hasta 2200 m/min, una precisión de corte de ±0.01 mm y un espesor mínimo de corte de menos de 0.05 mm, lo que la hace adecuada para el procesamiento de obleas de semiconductores donde la precisión, la estabilidad y la utilización del material son críticas.

Especificaciones técnicas principales

• Tamaño máximo de la pieza: Ancho 90 × Alto 220 × Largo 450 mm
• Longitud máxima de la pieza: 450 mm
• Velocidad máxima del alambre: 2200 m/min
• Capacidad máxima de almacenamiento de alambre: 100 km
• Rango de diámetro del alambre: 0.014–0.1 mm
• Rango de control de tensión del alambre: 0–15 N
• Carrera de avance: ≤220 mm
• Velocidad de avance de corte: 0.01–5 mm/min, ajustable
• Velocidad de avance rápido: 200 mm/min
• Capacidad del tanque de lodo: 300 L
• Sujeción de la pieza: Sujeción hidráulica automática
• Velocidad máxima del rodillo principal: <4500 rpm
• Diámetro máximo del rodillo principal: Ø160 mm
• Rodillos principales: 3 uds + 3 uds de repuesto
• Modo de corte: Avance descendente
• Modo de funcionamiento del alambre: Operación recíproca o unidireccional
• Fuente de alimentación: CA trifásica de cuatro hilos 380V ±10%, 50/60 Hz
• Dimensiones de la máquina: Aprox. Largo 1750 × Ancho 1600 × Alto 2900 mm
• Peso de la máquina: Aprox. 8 toneladas

Ventajas clave

La máquina adopta un diseño estructural compacto con una huella relativamente pequeña. El cuerpo de la máquina está hecho de acero de alta resistencia, mientras que la base utiliza una estructura de fundición integrada para mejorar la rigidez general y la estabilidad operativa a largo plazo.

Todos los sistemas de accionamiento principales utilizan estructuras de accionamiento directo, lo que ayuda a reducir los errores de transmisión y el desgaste mecánico, al tiempo que proporciona un menor ruido operativo y una mayor precisión de accionamiento.

Cada uno de los tres rodillos principales es accionado de forma independiente por un motor de accionamiento directo. Este diseño reduce la carga causada por el alambre que tira de los rodillos, lo que ayuda a reducir la rotura del alambre, así como el desgaste de la ranura del rodillo y el consumo de alambre.

La máquina presenta una distancia entre ejes acortada de aproximadamente 270 mm, lo que mejora la estabilidad del alambre durante el corte y ayuda a mejorar el rendimiento de corte, al tiempo que reduce el tiempo de corte y el consumo de alambre.

La detección de rotura de alambre en ambos lados mejora la sensibilidad de la alarma. El sistema de control eléctrico también incluye protección contra pérdida de energía para ayudar a reducir la rotura del alambre y el desperdicio de piezas de trabajo causado por interrupciones de energía inesperadas.

Con una velocidad máxima de alambre de 2200 m/min y un control preciso de la tensión, la máquina es adecuada para procesos de corte con alambre fino manteniendo una operación estable del alambre.

La precisión de corte puede alcanzar ±0.01 mm, mientras que el espesor mínimo de corte es inferior a 0.05 mm, cumpliendo los requisitos de corte de obleas de semiconductores de alta precisión.

Componentes principales del sistema

La máquina consta principalmente de:

• Unidad de bobina de alambre para suministro y almacenamiento de alambre
• Unidad de desplazamiento del alambre para un desenrollado suave y un rebobinado uniforme
• Unidad de control de tensión para mantener una tensión de alambre estable
• Sistema de rueda guía para una guía de alambre precisa y suave
• Unidad de husillo y rodillo principal para corte de precisión
• Unidad de avance para fijación de la pieza y movimiento de corte controlado
• Intercambiador de calor para el control de la temperatura del fluido de corte
• Sistema de lodo y refrigeración
• Gabinete de control eléctrico
• Interfaz hombre-máquina para configuración de parámetros, operación y monitoreo de estado

Criterios de precisión y aceptación

• Excentricidad del rodillo principal: ≤0.02 mm
• Excentricidad radial de la superficie cónica de la caja del husillo: ≤0.005 mm
• Excentricidad axial del eje del husillo: ≤0.005 mm
• Relación de contacto entre el cono del husillo y el agujero cónico: ≥70%
• Rectitud del avance vertical: ≤0.005 mm/150 mm
• Torsión del alambre: Menos de 5 vueltas por metro
• Vibración del husillo de suministro/recogida: ≤5 m/s²
• Excentricidad de la rueda de suministro/recogida: ≤0.15 mm

Entorno operativo

• Temperatura ambiente recomendada: 18–28 °C
• Humedad relativa: ≤75%
• Vibración ambiental: ≤0.5G
• Temperatura del agua de refrigeración: 11 ±1 °C
• Flujo de agua de refrigeración: 20–50 L/min
• Presión del agua de refrigeración: 0.2–0.4 MPa
• Capacidad de refrigeración requerida: ≥5 kW
• Consumo de energía real de la máquina: aproximadamente 5 kWh

Aplicaciones

La máquina se utiliza principalmente para el corte de precisión de obleas de semiconductores y otros materiales duros y frágiles. Es especialmente adecuada para aplicaciones que requieren cortes finos, alta precisión de corte, operación estable del alambre, baja rotura del alambre y mejor utilización del material.

Descripción corta del producto para sitio web / catálogo

Sierra de alambre de alta precisión JSZ1231D

Diseñada para el corte de obleas de semiconductores de precisión, la JSZ1231D admite diámetros de alambre fino de 0.014 a 0.1 mm y una velocidad máxima de alambre de 2200 m/min. Su estructura de alta rigidez, rodillos principales accionados de forma independiente, control preciso de la tensión y sujeción hidráulica automática proporcionan un rendimiento de corte estable y preciso.

La máquina admite piezas de hasta 450 mm de longitud, logra una precisión de corte de ±0.01 mm y puede producir cortes más finos que 0.05 mm. La detección de rotura de alambre en ambos lados, el fluido de corte con control de temperatura y un sistema de control eléctrico estable la hacen adecuada para el procesamiento de materiales semiconductores de manera confiable y eficiente.
